73
Le béton armé
Appliqué aux travaux de fondations
et aux travaux hydrauliques
Par V. FORESTIER, ingénieur, A. et M.
Ponl sur le chenal de la Perrotine. — Ce pont se
compose de deux travées, l'une fixe et l'autre
tournante, de ÎO^SO de portée chacune, la pile et
les culées étant fondées sur pieux en béton armé.
flous paraît intéressant de donner un aperçu des
dispositions prévues par M. Considère pour la con-
fection des pieux et piliers en béton frettô, d'après
les études qu'il a données dans plusieurs publica-
tions françaises et étrangères
Les armatures du béton fretté consistent essen-
tiellement en ceintures métalliques ou en spires
hélicoïdales placées assez loin de la surface pour
être à l'abri des causes extérieures d'altération.
Elles ont pour but de combattre le gonflement
transversal du béton, sans lequel l'écrasement ne
peut pas se produire. Des considérat;ons pratiques

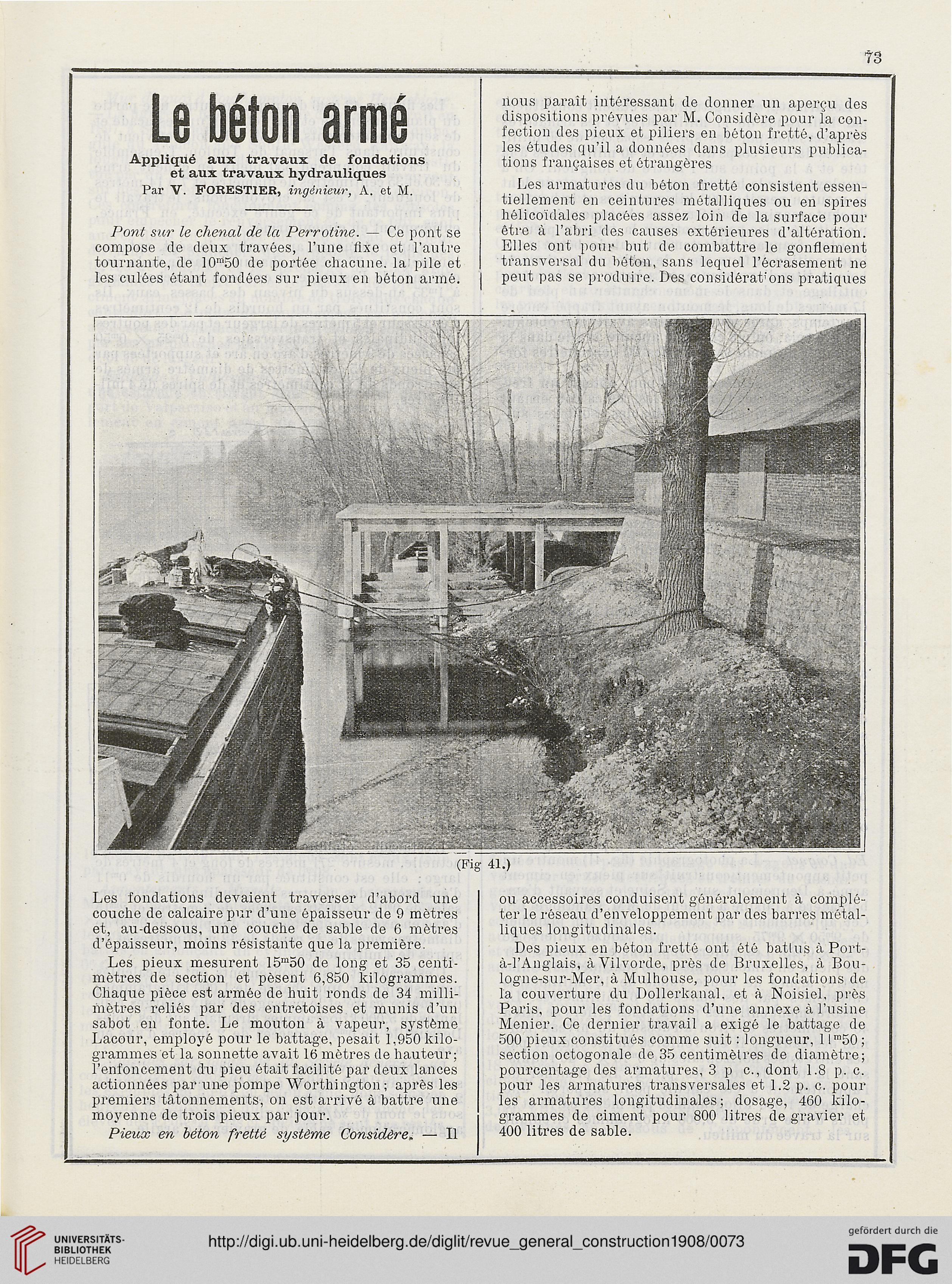

(Pig 41.)
Les fondations devaient traverser d'abord une
couche de calcaire pur d'une épaisseur de 9 mètres
et, au-dessous, une couche de sable de 6 mètres
d'épaisseur, moins résistante que la première.
Les pieux mesurent 15m50 de long et 35 centi-
mètres de section et pèsent 6,850 kilogrammes.
Chaque pièce est armée de huit ronds de 34 milli-
mètres reliés par des entretoises et munis d'un
sabot en fonte. Le mouton à vapeur, système
Lacour, employé pour le battage, pesait 1,950 kilo-
grammes et la sonnette avait 16 mètres de hauteur;
l'enfoncement du pieu était facilité par deux lances
actionnées par une pompe Worthington; après les
premiers tâtonnements, on est arrivé à battre une
moyenne de trois pieux par jour.
Pieux en béton fretté système Considère, — Il
ou accessoires conduisent généralement à complé-
ter le réseau d'enveloppement par des barres métal-
liques longitudinales.
Des pieux en béton frettô ont été batlus à Port-
à-l'Anglais, àVilvorde, près de Bruxelles, à Bou-
logne-sur-Mer, à Mulhouse, pour les fondations de
la couverture du Dollerkanal. et à Noisiel, près
Paris, pour les fondations d'une annexe à l'usine
Menier. Ce dernier travail a exigé le battage de
500 pieux constitués comme suit : longueur, 1 lm50 ;
section octogonale de 35 centimètres de diamètre;
pourcentage des armatures, 3 p c, dont 1.8 p. c.
pour les armatures transversales et 1.2 p. c. pour
les armatures longitudinales; dosage, 460 kilo-
grammes de ciment pour 800 litres de gravier et
400 litres de sable.
