a l'ait construire, en 1889, un appareil qui donne les résultats
(16 flexion, traction, cisaillement et compression sur une
éprouvette de dimensions 0™02 X OrOS X 0"'ll.
Ces résultats, Tournis par la même éprouvette, avec le
même instrument de mesure^ sont comparables, et ont con-
duit l'auteur à la loi suivante pour les agglomérants soumis
à des efforts de flexion, au moment qui précède la rupture,
dans une pièce prismatique : « Le plan des fibres neutres
partage la hauteur du prisme suivant le rapport inverse des
racines carrées des coefficients de traction et de compres-
sion. »
Cette même loi paraît se vérifier pour tous les corps homo-
gènes et non clivables, le rapport seulement change, et ce
rapport est une caractéristique de la matière.
C'est cette observation qui a donné lieu à l'étude que
publie M. Nivet sur « une méthode de calcul du béton
armé ».
La méthode développée par l'auteur est en accord avec les
conclusions de la Commission du béton armé et répond aux
exigences de l'article 10 dés instructions ministérielles d'octo-
bre 1906, puisqu'elle indique des Calculs théoriques.
Ces calculs sont basés sur une position bien définie du
plan des fibres neutres,confirmée par de nombreux essais, et
sur des sections réelles, non sur des hypothèses.
Le volume comporte 75 pages de tableaux numériques qui
rendront les plus grands services aux nombreuses personnes
qui ont à employer le béton armé.
Louis Baudet. — Filtres à sable non submergé. —
1908. Dunod et Pinat. 1 broch., 46 pages, 7 pl., i'r. 1.50.
Rien ne préoccupe davantage les hygiénistes que l'alimen-
tation des villes en eau potable. Après avoir cherché dans
l'adduction de sources la solution de ce problème, on s'est
aperçu qUe presque jamais on ne pouvait être assuré de
leur pureté parfaite. Aussi s'est-on décidé à essayer de parer
artificiellement à cet inconvénient par divers procédés dé
purification.
M. Louis Baudet a, depuis quinze ans, eu l'occasion d'en
expérimenter un grand nombre, et ses fonctions l'ont conduit
à arriver à une solution pratique. Cette solution, il l'a enfin
trouvée après des expériences prolongées pendant trois
années, dans le procédé de filtration par le sable non sub-
mergé dont l'exposé fait l'objet du présent ouvrage.
Là simplicité d'installation et de fonctionnement, le prix
modéré d'établissement et d'exploitation, là facilité d'étendre
ou de restreindre l'importance des appareils, l'élasticité dont
ils sont capables et surtout la sécurité absolue qu'ils donnent,
tout concourt à recommander ce procédé.
Aussi cet ouvrage ne s'adresse-t-il pas seulement aux
ingénieurs et aux entrepreneurs, mais encore aux adminis-
trateurs municipaux et départementaux; aux hygiénistes et à
tous ceux qui sont appelés à étudier la question de l'alimen-
tation en eau potable.
Avant de commencer une installation
de chauffage, consultez les
SERVICES TECHNIQUES
pour éviter des déboires très graves.
Le béton armé
Appliqué aux travaux de fondations
et aux travaux hydrauliques
Par V. FORESTIER, ingénient, A. et M;

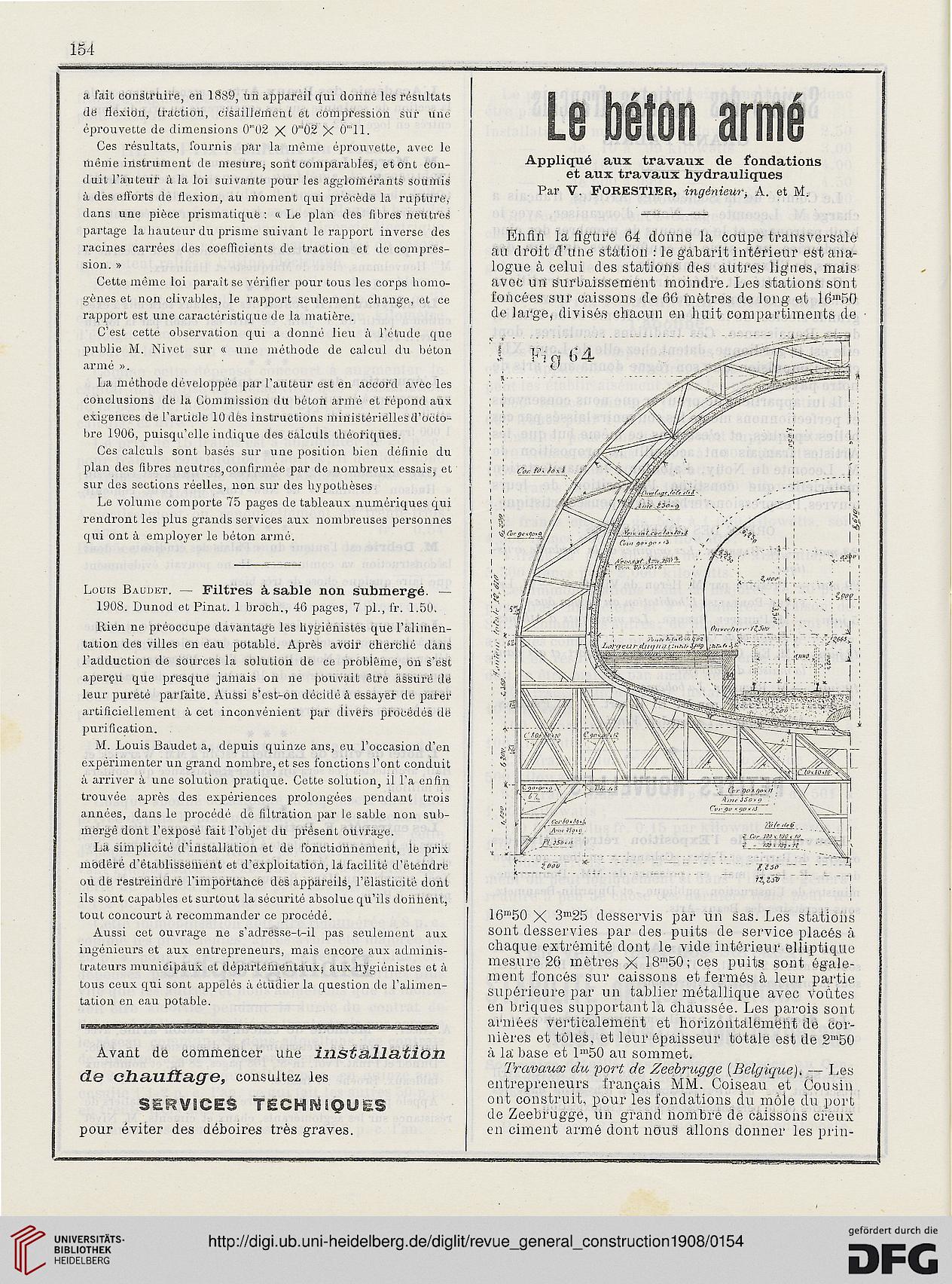

Enfin la figure 64 donne la coupe transversale
au droit (l'une station : le gabarit intérieur est ana-
logue à celui des stations des autres lignes, mais
avec un surbaissement moindre. Les stations sont
foncées sur caissons de 66 mètres de long et 16m50
do large, divisés chacun en huit compartiments de
i
16m50 X 3m25 desservis par un sas. Les stations
sont desservies par des puits de service placés à
chaque extrémité dont le vide intérieur elliptique
mesure 26 mètres X 18"l50 ; ces puits sont égale-
ment foncés sur caissons et fermés à leur partie
supérieure par un tablier métallique avec voûtes
en briques supportant la chaussée. Les parois sont
armées verticalement et horizontalement de cor-
nières et tôles, et leur épaisseur totale est tle 2m50
à la base et lm50 au sommet.
Travaux du port de Zeebrugge (Belgique), — Les
entrepreneurs français MM. Coiseau et Cousin
ont construit, pour les fondations du mole du port
de Zeebrugge, un grand nombre de caissons ci'èux
en ciment armé dont nous allons donner les prin-
