L'ABOlflfEHEXT

TEXTE ET GRAVURES

il ilroil |rratuilom<"ut à utio Talili- des malitres
et à une Couverture imprimée.

LE NUMERO 10 CENT.

Paraissant une fuis par semaine.

BUREAUX

D'ABONNEMENT ET DE VENTE

EXPOSITION AUBERT

Groupe VI : classe S2,n" 131 ; —classe

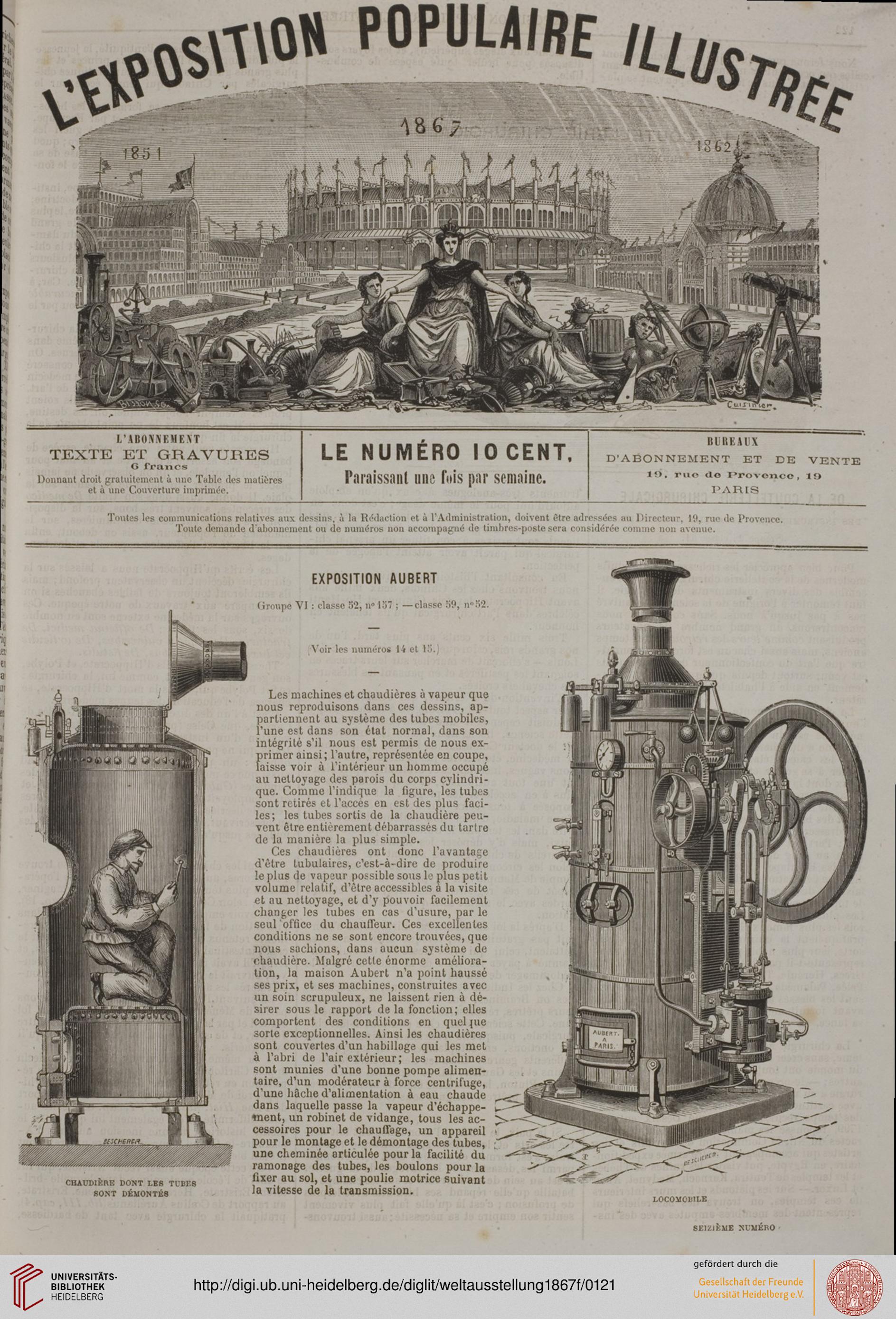

Les machines et chaudières à vapeur que
nous reproduisons dans ces dessins, ap-
partiennent au système des tubes mobiles,
l'une est dans son état normal, dans son
intégrité s'il nous est permis de nous ex-
primer ainsi; l'autre, représentée en coupe,
laisse voir ù l'intérieur un homme occupé
au nettoyage des parois du corps cylindri-
que. Comme l'indique la figure, les tuhes
sont retirés et l'accès en est des plus faci-
les; les tubes sortis de la chaudière peu-
vent être entièrement débarrassés du tarlre
de la manière la plus simple.

Ces chaudières ont donc l'avantage
d'être tubulaires, c'est-à-dire de produire
le plus de vapeur possible sous le plus petit
volume relatif, d'être accessibles à la visite
et au nettoyage, et d'y pouvoir facilement
changer les tubes en cas d'usure, par le
seul'office du chauffeur. Ces excellentes
conditions ne se sont encore trouvées, que
nous sachions, dans aucun système de
chaudière. Malgré cette énorme améliora-
tion, la maison Aubert n'a point haussé
ses prix, et ses machines, construites avec
un soin scrupuleux, ne laissent rien à dé-
sirer sous le rapport de la fonction; elles
comportent des conditions en queliue
sorte exceptionnelles. Ainsi les chaudières
sont couvertes d'un habillage qui les met
à l'abri de l'air extérieur; les machines
sont munies d'une bonne pompe alimen-
taire, d'un modérateur à force centrifuge,
d'une hache d'alimentation à eau chaude
dans laquelle passe la vapeur d'échappe-
ment, un robinet de vidange, tous les ac-
cessoires pour le chauffage, un appareil
pour le montage et le démontage des tubes,
une cheminée articulée pour la facilité du
ramonage des tubes, les boulons pour la
fixer au sol, et une poulie motrice suivant
la vitesse de la transmission.
