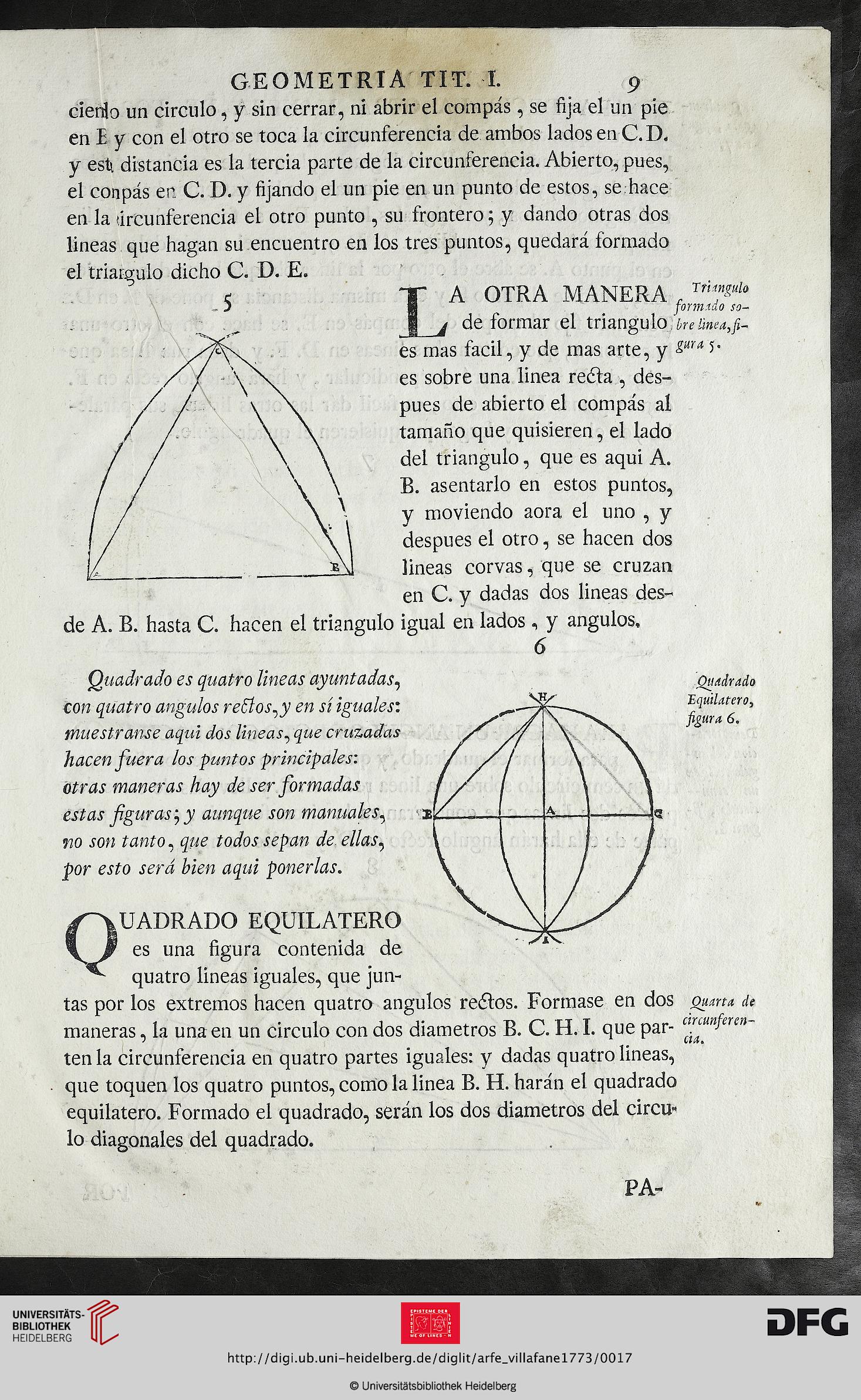

GEOMETRIA TIT. I. 9

cíenlo un circulo, y sin cerrar, ni abrir el compás, se fija el un pie
en E y con el otro se toca la circunferencia de ambos lados en C.D.
y esti distancia es la tercia parte de la circunferencia. Abierto, pues,
el conpás en C. D. y fijando el un pie en un punto de estos, se hace
en la úrcunferencia el otro punto , su frontero; y dando otras dos
lineas que hagan su encuentro en los tres puntos, quedará formado
el triaigulo dicho C. D. E.

5

A OTRA MANERA

_j de formar el triangulo

es mas fácil, y de mas arte, y
es sobre una linea redla , des-
pués de abierto el compás al
tamaño que quisieren, el lado
del triangulo, que es aqui A.
B. asentarlo en estos puntos,
y moviendo aora el uno , y
después el otro, se hacen dos
lineas corvas, que se cruzan
en C. y dadas dos lineas des-
de A. B. hasta C. hacen el triangulo igual en lados , y ángulos,

6

Triangulo
formado so-
, bre linea,fi-
gura 5.

Quadrado es quatro lineas ayuntadas,
con quatro ángulos rettos^y en sí iguale si
muestranse aqui dos lineas, que cruzadas
hacen fuera los puntos principales:
otras maneras hay de ser formadas
estas figuras; y aunque son manuales,
no son tanto, que todos sepan de ellas,
por esto será bien aqui ponerlas.

Quadrado equilátero

es una figura contenida de
quatro lineas iguales, que jun-
tas por los extremos hacen quatro ángulos redlos. Formase en dos
maneras, la una en un circulo con dos diámetros B. C. H. I. que par-
ten la circunferencia en quatro partes iguales: y dadas quatro lineas,
que toquen los quatro puntos, como la linea B. H. harán el quadrado
equilátero. Formado el quadrado, serán los dos diámetros del circu*
lo diagonales del quadrado.

Quadrado
Equilátero,
figura 6.

Quarta de
circunferen-
cia.

PA-
