Cuerpo de
18. superfi-
cies quadra-
das , j ocho
triangulas,
figura 13 .

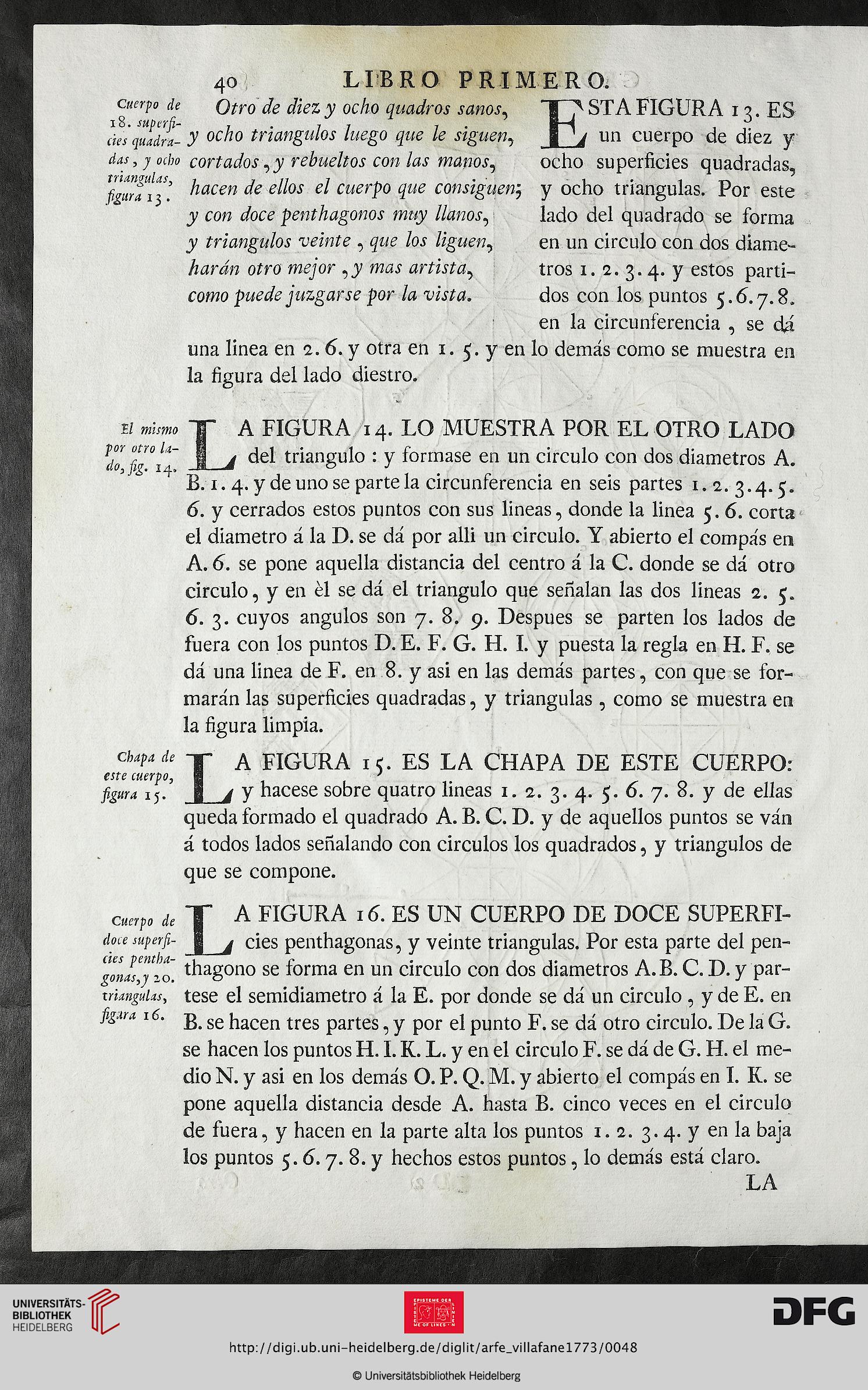

40 LIBRO PRIMERO.

Otro de diez y ocho quadros sanos, TT~^ STA FIGURA 13. ES

y ocho triángulos luego que le siguen, un cuerpo de diez y

cortados,y rebueltos con las manos, ocho superficies quadradas,
¿fe ellos el cuerpo que consiguenj y ocho triangulas. Por este
y con doce penthagonos muy llanos, lado del quadrado se forma
y triángulos veinte , fes liguen^ en un circulo con dos diame-
harán otro mejor ,y mas artista, tros 1. 2. 3.4. y estos partí-
como puede juzgarse por la vista. dos con los puntos 5.6.7.8.

en la circunferencia , se da
una linea en 2.6. y otra en 1. 5. y en lo demás como se muestra en
la figura del lado diestro.

11 mismo T A FIGURA 14. LO MUESTRA POR EL OTRO LADO

lio figi' _J triangulo : y formase en un circulo con dos diámetros A.

B. 1.4. y de uno se pártela circunferencia en seis partes 1.2. 3.4.5.
6. y cerrados estos puntos con sus lineas, donde la linea 5. 6. corta
el diámetro á la D. se dá por alli un circulo. Y abierto el compás en
A. 6. se pone aquella distancia del centro á la C. donde se dá otro
circulo, y en él se dá el triangulo que señalan las dos lineas 2. 5.
6. 3. cuyos ángulos son 7. 8. 9. Después se parten los lados de
fuera con los puntos D. E. F. G. H. I. y puesta la regla en H. F. se
dá una linea de F. en 8. y asi en las demás partes, con que se for-
marán las superficies quadradas, y triangulas , como se muestra en
la figura limpia.

chapa de ~|r A FIGURA i c. ES LA CHAPA DE ESTE CUERPO:

este cuerpo, s '

figura 15. 1 j y hacese sobre quatro lineas 1. 2. 3. 4. 5. 6. 7. 8. y de ellas

queda formado el quadrado A. B. C. D. y de aquellos puntos se ván
á todos lados señalando con circuios los quadrados, y triángulos de
que se compone.

Cuerpo de
doce superfi-
cies pentba-
gonas,y 20.
triangulas,
figura 16.

IA FIGURA 16. ES UN CUERPO DE DOCE SUPERFI-
_j cies penthagonas, y veinte triangulas. Por esta parte del pen-
thagono se forma en un circulo con dos diámetros A. B. C. D. y pár-
tese el semidiámetro á la E. por donde se dá un circulo , y de E. en
B. se hacen tres partes, y por el punto F. se dá otro circulo. De la G.
se hacen los puntos H. I. K. L. y en el circulo F. se dá de G. H. el me-
dio N. y asi en los demás O. P. Q. M. y abierto el compás en I. K. se
pone aquella distancia desde A. hasta B. cinco veces en el circulo
de fuera, y hacen en la parte alta los puntos 1.2. 3.4. y en la baja
los puntos 5.6.7. 8. y hechos estos puntos, lo demás está claro.
