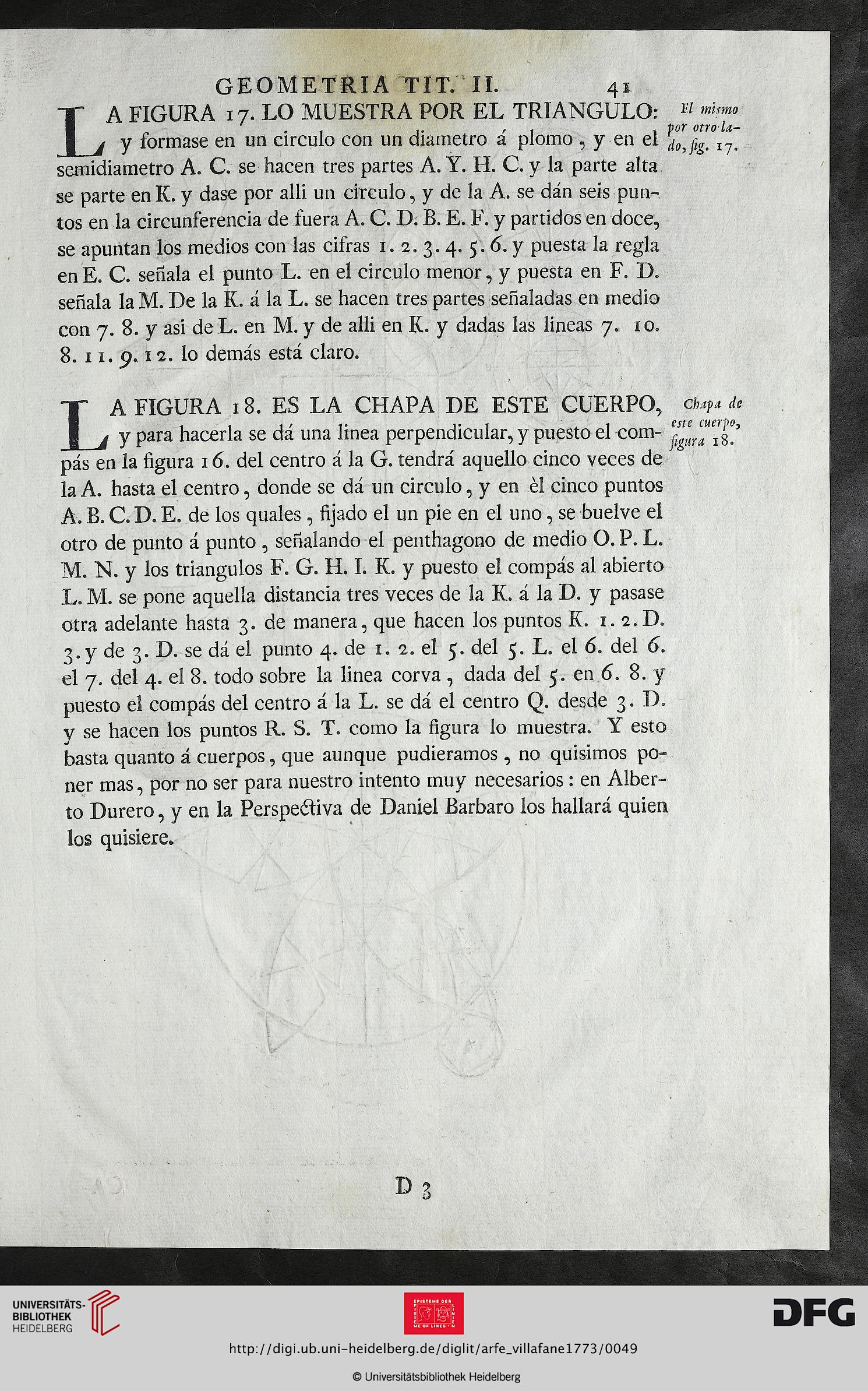

GEOMETRIA TIT. II. 41

LA FIGURA i 7. LO MUESTRA POR EL TRIANGULO: H

y formase en un circulo con un diámetro a plomo , y en ei I?#
semidiámetro A. C. se hacen tres partes A. Y. H. C. y la parte alta
se parte en K. y dase por alli un circulo, y de la A. se dán seis pun-
tos en la circunferencia de fuera A. C. D. B. E. F. y partidos en doce,
se apuntan los medios con las cifras i. 2. 3. 4. 5. <5. y puesta la regla
en E. C. señala el punto L. en el circulo menor, y puesta en F. D.
señala la M. De la K. á la L. se hacen tres partes señaladas en medio
con 7. 8. y asi deL. en M. y de alli en K. y dadas las lineas 7. 10.

8. 11. 9* 12. lo demás está claro.

LA FIGURA i 8. ES LA CHAPA DE ESTE CUERPO,
y para hacerla se dá una linea perpendicular, y puesto el com-
pás en la figura 16. del centro á la G. tendrá aquello cinco veces de
la A. hasta el centro, donde se dá un circulo, y en él cinco puntos
A. B. C.D. E. de los quales, fijado el un pie en el uno, se buelve el
otro de punto á punto , señalando el penthagono de medio O. P. L.
M. N. y los triángulos F. G. H. I. K. y puesto el compás al abierto
L. M. se pone aquella distancia tres veces de la K. á la D. y pasase
otra adelante hasta 3. de manera, que hacen los puntos K. 1. s.D.

Chapa de
esre cuerpo,
figura 18.

3.y de 3. D. se dá el punto 4. de 1. 2. el 5. del 5. L. el 6. del 6.
el 7. del 4. el 8. todo sobre la linea corva , dada del 5. en 6. 8. y
puesto el compás del centro á la L. se dá el centro Q. desde 3. D.
y se hacen los puntos R. S. T. como la figura lo muestra. Y esto
basta quanto á cuerpos, que aunque pudiéramos , no quisimos po-
ner mas, por no ser para nuestro intento muy necesarios : en Alber-
to Durero, y en la Perspe&iva de Daniel Bárbaro los hallará quien
los quisiere.
