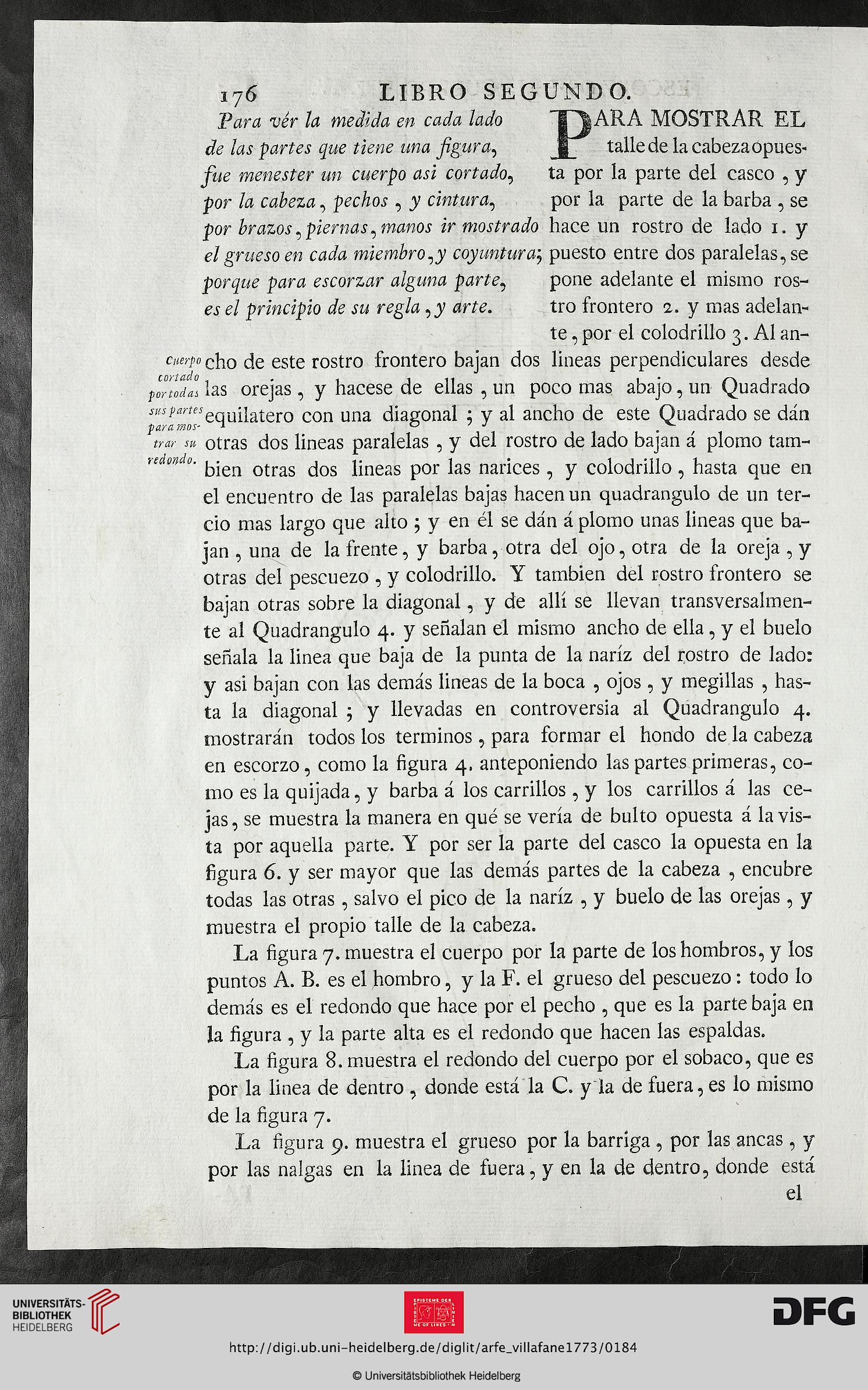

LIBRO SEGUNDO.

iARA MOSTRAR EL
talle de la cabeza opues-
ta por la parte del casco , y
por la parte de la barba , se

P

Para vér la medida en cada lado
de ¡as partes que tiene una figura,
fue menester un cuerpo asi cortado,
por ¡a cabeza, pechos , y cintura,
por brazos^piernas,manos ir mostrado hace un rostro de lado i. y
el grueso en cada miembro,y coyuntura; puesto entre dos paralelaste
porque para escorzar alguna parte, pone adelante el mismo ros-

ej e/ principio de su regla,y arte. tro frontero 2. y mas adelan-

te , por el colodrillo 3. Al an-
citerpo cho este rostro frontero bajan dos lineas perpendiculares desde
las orejas , y hacese de ellas , un poco mas abajo, un Quadrado
equilátero con una diagonal ; y al ancho de este Ouadrado se dán

paramos- 1 ° ' J e v-

trar su otras dos lineas paralelas , y del rostro de lado bajan á plomo tam-
uaonu°. otrag dos lineas por las narices , y colodrillo, hasta que en
el encuentro de las paralelas bajas hacen un quadrangulo de un ter-
cio mas largo que alto ; y en él se dán á plomo unas lineas que ba-
jan , una de la frente, y barba, otra del ojo, otra de la oreja , y
otras del pescuezo , y colodrillo. Y también del rostro frontero se
bajan otras sobre la diagonal, y de allí se llevan transversalmen-
te al Quadrangulo 4. y señalan el mismo ancho de ella, y el buelo
señala la linea que baja de la punta de la nariz del rostro de lado:
y asi bajan con las demás lineas de la boca , ojos , y megillas , has-
ta la diagonal ; y llevadas en controversia al Quadrangulo 4.
mostrarán todos los términos, para formar el hondo de la cabeza
en escorzo, como la figura 4. anteponiendo las partes primeras, co-
mo es la quijada, y barba á los carrillos, y los carrillos á las ce-
jas, se muestra la manera en qué se vería de bulto opuesta á la vis-
ta por aquella parte. Y por ser la parte del casco la opuesta en la
figura 6. y ser mayor que las demás partes de la cabeza , encubre
todas las otras, salvo el pico de la nariz , y buelo de las orejas, y
muestra el propio talle de la cabeza.

La figura 7. muestra el cuerpo por la parte de los hombros, y los
puntos A. B. es el hombro, y la F. el grueso del pescuezo: todo lo
demás es el redondo que hace por el pecho , que es la parte baja en
la figura , y la parte alta es el redondo que hacen las espaldas.

La figura 8. muestra el redondo del cuerpo por el sobaco, que es
por la linea de dentro , donde está la C. y la de fuera, es lo mismo
de la figura 7.

La figura 9. muestra el grueso por la barriga , por las ancas , y
por las nalgas en la linea de fuera, y en la de dentro, donde está

el
