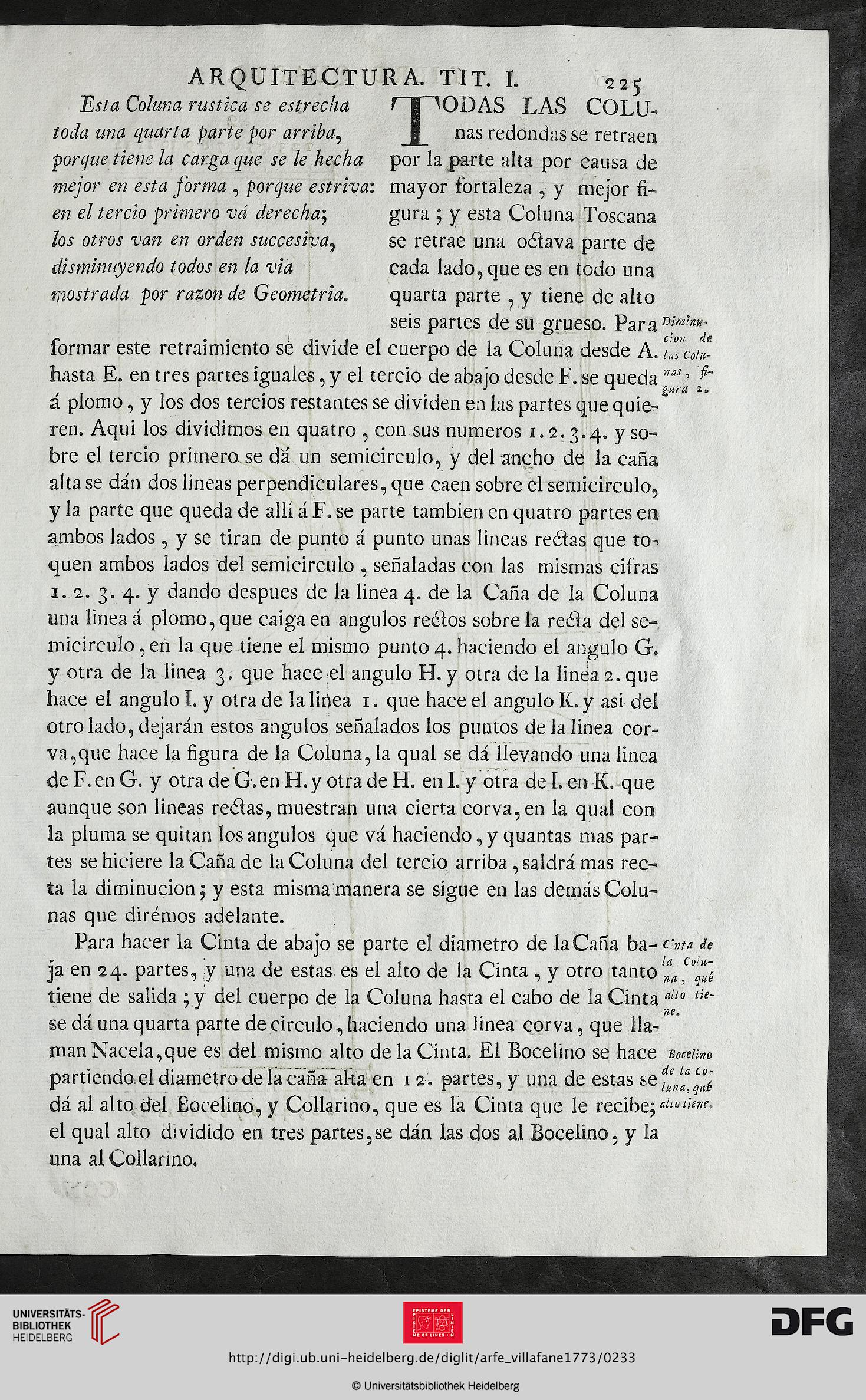

ARQUITECTURA. TIT. I.
Esta Colma rustica se estrecha
toda una quarta parte por arriba,
porque tiene la carga que se le hecha
mejor en esta forma , porque estriva:
en el tercio primero vá derecha;
los otros van en orden succesiva,
disminuyendo todos en la vi a
mostrada por razón de Geometría.
T
25
^ODAS LAS COLU-
nas redondas se retraen
por la parte alta por causa de
mayor fortaleza , y mejor fi-
gura ; y esta Coluna Toscana
se retrae una odíava parte de
cada lado, que es en todo una
quarta parte , y tiene de alto
seis partes de su grueso. ParaDz’™'
formar este retraimiento se divide el cuerpo de la Coluna desde A. uscoin-
hasta E. en tres partes iguales, y el tercio de abajo desde F. se queda nasy f
ú plomo, y los dos tercios restantes se dividen en las partes que quie-
ren. Aqui los dividimos en quatro , con sus números 1.2.3.4. y so-
bre el tercio primero.se da un semicírculo, y del ancho de la caña
alta se dan dos lineas perpendiculares, que caen sobre el semicírculo,
y la parte que queda de allí á F. se parte también en quatro partes en
ambos lados , y se tiran de punto á punto unas lineas redías que to-
quen ambos lados del semicírculo , señaladas con las mismas cifras
1.2. 3. 4. y dando después de la linea 4. de la Caña de la Coluna
una linea á plomo, que caiga en ángulos reéíos sobre la redía del se-
micírculo , en la que tiene el mismo punto 4. haciendo el ángulo G.
y otra de la linea 3. que hace el ángulo H. y otra de la linea 2. que
hace el ángulo I. y otra de la linea 1. que hace el ángulo K. y así del
otro lado, dejarán estos ángulos señalados los puntos de la linea cor-
va,que hace la figura de la Coluna, la qual se dá llevando una linea
de F. en G. y otra de G. en H. y otra de H. en I. y otra de I. en K. que
aunque son lineas redías, muestran una cierta corva, en la qual con
la pluma se quitan los ángulos que vá haciendo, y quantas mas par-
tes se hiciere la Caña de la Coluna del tercio arriba, saldrá mas rec-
ta la diminución; y esta misma manera se sigue en las demás Colu-
nas que dirémos adelante.
Para hacer la Cinta de abajo se parte el diámetro de la Caña ba- cnu de
ja en 24. partes, y una de estas es el alto de la Cinta , y otro tantolf f
tiene de salida ;y del cuerpo de la Coluna hasta el cabo de la Cinta alt0 tie~
se dá una quarta parte de circulo, haciendo una linea corva, que lla-
man Nacela,que es del mismo alto de la Cinta. El Bocelino se hace Boceiino
partiendo el diámetro de la caña alta en 1 2. partes, y una de estas se fJjfH
dá al alto del Bocelino, y Collarino, que es la Cinta que le recibe; Atiene.
el qual alto dividido en tres partes,se dán las dos al Bocelino, y la
una al Collarino.
