I. Stock.

Erklärung.
1. Salon.
2. Vestibül.
3. Gr. Treppenhaus.
4. Wintergarten.
5. Galerie.
G. Korridor.
7. Flur.
8. Douche.


Erklärung.
9. Bäder.
10. Nebentreppen.
11. Dienerzimmer.
12. Fahrstuhl.
13. Anrichtezimmer
mit Speiseaufzug.
14. Klosett.
15. Fremdenzimmer.
IG. Gepäckaufzug.

Parterre.

Erklärung.
1. Eingang.
2. Vestibül.
3. Gr. Treppenhaus.
4. Wintergarten.
5. Grosser Speise-
saal.
G. Korridor.
7. Flur.
8. Kleiner Speise-
saal.
9. Grosser Salon.
10. Kleine Salons.
11. Lesesalon.
12. Billard- u. Rauch-
zimmer.


Erklärung.

13. Bäder.
14. Wäsche u. Silber-
zeug.
15. Anrichtezimmer
mit Speiseaufzug.
IG. Fahrstuhl.
17. Gepäckaufzug.
18. Nebentreppen.
19. Klosett.
20. Douche.
21. Dienerzimmer.
22. Fremdenzimmer.
23. Garderobe.
24. Vorraum.
25. Toilette.

Untergeschoss.

Erklärung.
1. Bedeckte Unter-
fahrt.
2. Vestibül.
3. Gr. Treppenhaus.
4. Korridor.
5. Flur.
G. Nebentreppe.
7. Heizung.
8. Portier.
9. Büreau.
10. Depot.
11. Speisesaal für
fremde Diener-
schaft.
12. Weinkeller.
13. Lichtschacht.
14. Dienerzimmer.


Erklärung.
15. Abortgrube.
16. Speisesaal für das
Hotelpersonal.
17. Spülraum.
18. Speisekammer.
19. Grosse Küche.
20. Kleine «
21. Chef.
22. Anrichtezimmer
mit Speiseaufzug.
23. Wäscherei.
24. Zimmer für den
Arzt.
25. Fahrstuhl.
26. Klosett.
27. Eingang der Die-
nerschaft.
28. Gepäckaufzug.

o S /o

So

ÖO TO.
-t

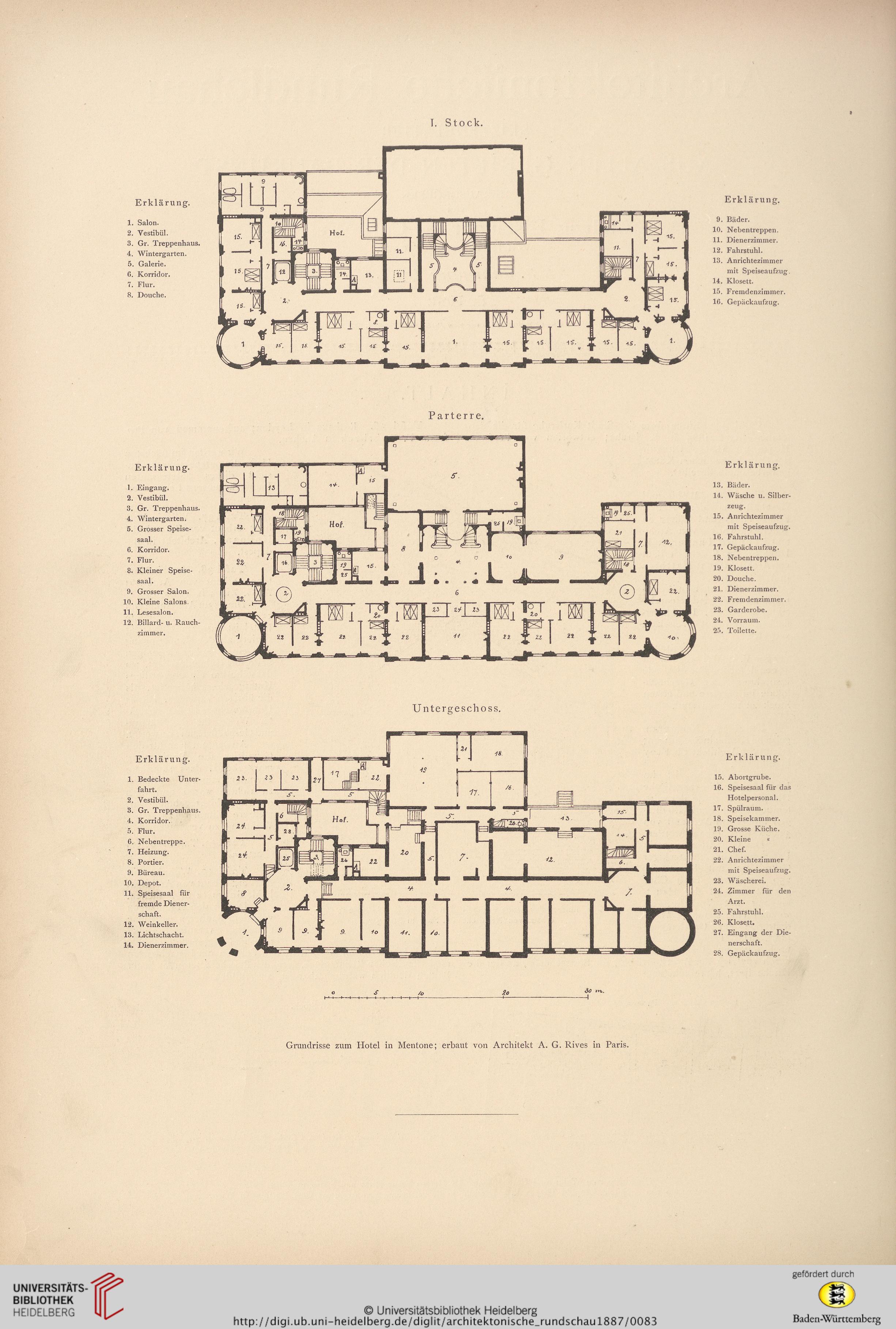

Grundrisse zum Hotel in Mentone; erbaut von Architekt A. G. Rives in Paris.
