Ottaedroy
cuerpo de
ocho superfi-
cies triangu-
lares , figu-
ra 2 .
Chapa de
este cuerpo,
figura 3.
Icosaedro,
cuerpo de
20. superfi-
cies trian-
gulares , fi-
gura 4.
Chapa de
este cuerpo,
figura 5.
Hexaedro,
cuerpo de
seis superfi-
cies quadra-
das , figu-
ra 6.
Chapa de
este cuerpo,
_/*£«/• 4 7.
Dodecaedro,
cuerpo de
doce penth ce-
gónos , fi-
gura 3.
í7 WZíZWO
por orro
¿0 , fig. 9.
Chapa de
este cuerpo,
figura 10.

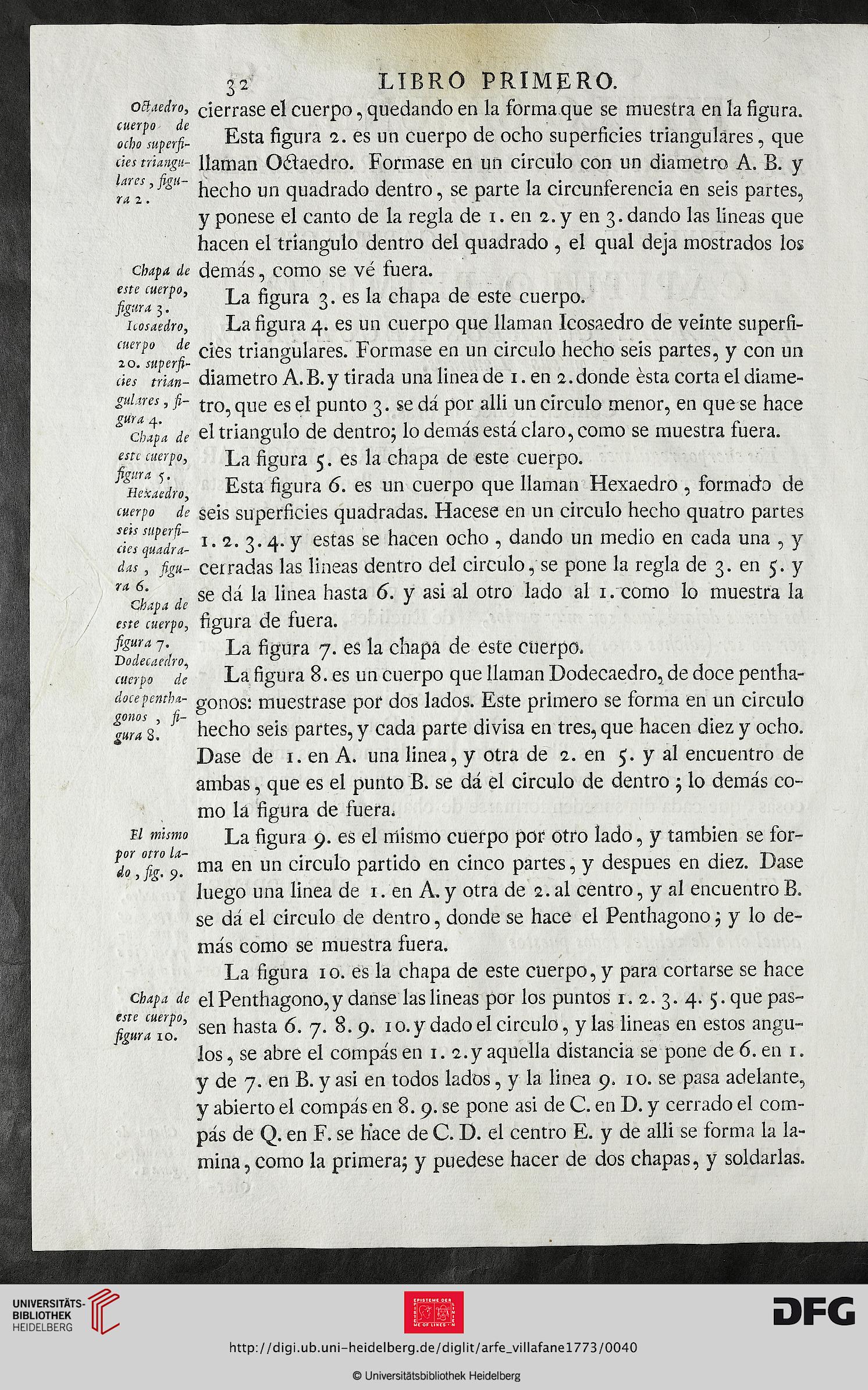

32 LIBRO PRIMERO,
ciérrase el cuerpo, quedando en la forma que se muestra en la figura.
Esta figura 2. es un cuerpo de ocho superficies triangulares, que
llaman O&aedro. Formase en un circulo con un diámetro A. B. y
hecho un quadrado dentro, se parte la circunferencia en seis partes»
y ponese el canto de la regla de 1. en 2.y en 3.dando las lineas que
hacen el triangulo dentro del quadrado , el qual deja mostrados los
demás, como se vé fuera.
La figura 3. es la chapa de este cuerpo.
La figura 4. es un cuerpo que llaman Icosaedro de veinte superfi-
cies triangulares. Formase en un circulo hecho seis partes, y con un
diámetro A.B.y tirada una linea de 1. en 2. donde ésta corta el diáme-
tro, que es el punto 3. se dá por alli un circulo menor, en que se hace
el triangulo de dentro; lo demás está claro, como se muestra fuera.
La figura 5. es la chapa de este cuerpo.
Esta figura 6. es un cuerpo que llaman Hexaedro , formado de
seis superficies quadradas. Hacese en un circulo hecho quatro partes
1. 2. 3.4. y estas se hacen ocho , dando un medio en cada una , y
cerradas las lineas dentro del circulo, se pone la regla de 3. en 5. y
se dá la linea hasta 6. y asi al otro lado al 1. como lo muestra la
figura de fuera.
La figura 7. es la chapa de este cuerpo*
La figura 8. es un cuerpo que llaman Dodecaedro, de doce pentha-
gonos: muéstrase por dos lados. Este primero se forma en un circulo
hecho seis partes, y cada parte divisa en tres, que hacen diez y ocho.
Dase de 1. en A. una linea, y otra de 2. en 5. y al encuentro de
ambas, que es el punto B. se dá el circulo de dentro ; lo demás co-
mo la figura de fuera*
La figura 9. es el mismo cuerpo por otro lado, y también se for-
ma en un circulo partido en cinco partes, y después en diez. Dase
luego una linea de 1. en A. y otra de 2. al centro, y al encuentro B.
se dá el circulo de dentro, donde se hace el Penthagono; y lo de-
más como se muestra fuera.
La figura 10. es la chapa de este cuerpo, y para cortarse se hace
el Penthagono,y danse las lineas por los puntos 1. 2. 3. 4. 5. que pas-
sen hasta 6. 7. 8.9. 10. y dado el circulo, y las lineas en estos ángu-
los, se abre el compás en 1. 2.y aquella distancia se pone de 6. en 1.
y de 7. en B. y asi en todos lados, y la linea 9. 10. se pasa adelante,
y abierto el compás en 8. 9. se pone asi de C. en D. y cerrado el com-
pás de Q. en F. se hace de C. D. el centro E. y de alli se forma la la-
mina, como la primera; y puedese hacer de dos chapas, y soldarlas.
