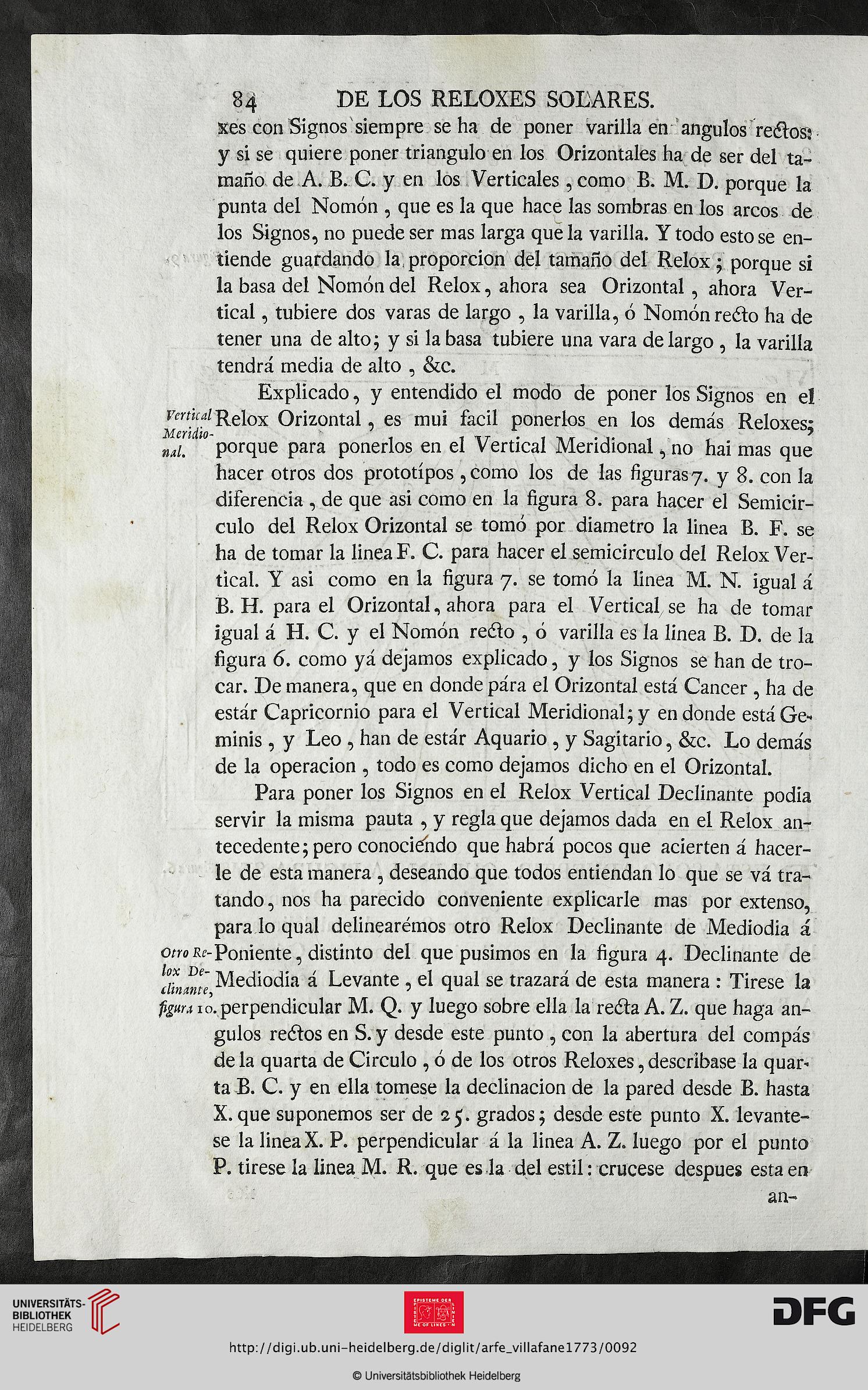

84 de los reloxes solares.
xes con Signos siempre se ha de poner varilla en ángulos reélos:
y si se quiere poner triangulo en los Orizontales ha de ser del ta-
maño de A. B. C. y en los Verticales , como B. M. D. porque la
punta del Nomón , que es la que hace las sombras en los arcos de
los Signos, no puede ser mas larga que la varilla. Y todo esto se en-
tiende guardando la proporción del tamaño del Relox; porque si
la basa del Nomón del Relox, ahora sea Orizontal , ahora Ver-
tical , tubiere dos varas de largo , la varilla, ó Nomón redo ha de
tener una de alto; y si la basa tubiere una vara de largo , la varilla
tendrá media de alto , &c.
Explicado, y entendido el modo de poner los Signos en el
VerticalRelox Orizontal, es mui fácil ponerlos en los demás Reloxes;
porque para ponerlos en el Vertical Meridional, no hai mas que
hacer otros dos prototipos ,como los de las figuras 7. y 8. con la
diferencia , de que asi como en la figura 8. para hacer el Semicír-
culo del Relox Orizontal se tomó por diámetro la linea B. F. se
ha de tomar la linea F. C. para hacer el semicírculo del Relox Ver-
tical. Y asi como en la figura 7. se tomó la linea M. N. igual á
B. H. para el Orizontal, ahora para el Vertical se ha de tomar
igual á H. C. y el Nomón redo , ó varilla es la linea B. D. de la
figura 6. como yá dejamos explicado, y los Signos se han de tro-
car. De manera, que en donde pára el Orizontal está Cáncer , ha de
estár Capricornio para el Vertical Meridional; y en donde está Ge-
minis, y Leo , han de estár Aquario , y Sagitario, &c. Lo demás
de la operación , todo es como dejamos dicho en el Orizontal.
Para poner los Signos en el Relox Vertical Declinante podía
servir la misma pauta , y regla que dejamos dada en el Relox an-
tecedente; pero conociendo que habrá pocos que acierten á hacer-
le de esta manera , deseando que todos entiendan lo que se vá tra-
tando, nos ha parecido conveniente explicarle mas por extenso,
para lo qual delinearémos otro Relox Declinante de Mediodía á
o/roRf-Poniente, distinto del que pusimos en la figura 4. Declinante de
dhim Mediodía á Levante , el qual se trazará de esta manera : Tírese la
fguu 10. perpendicular M. Q. y luego sobre ella la reóta A. Z. que haga án-
gulos reótos en S. y desde este punto , con la abertura del compás
de la quarta de Circulo , ó de los otros Reloxes, descríbase la quar-
ta B. C. y en ella tómese la declinación de la pared desde B. hasta
X. que suponemos ser de 25. grados; desde este punto X. levánte-
se la linea X. P. perpendicular á la linea A. Z. luego por el punto
P. tírese la linea M. R. que es la del estil: crúcese después esta en
an-
