'Ânn. 17 S s.
Tome 75.
Sur une
machîne à
çeilîner.

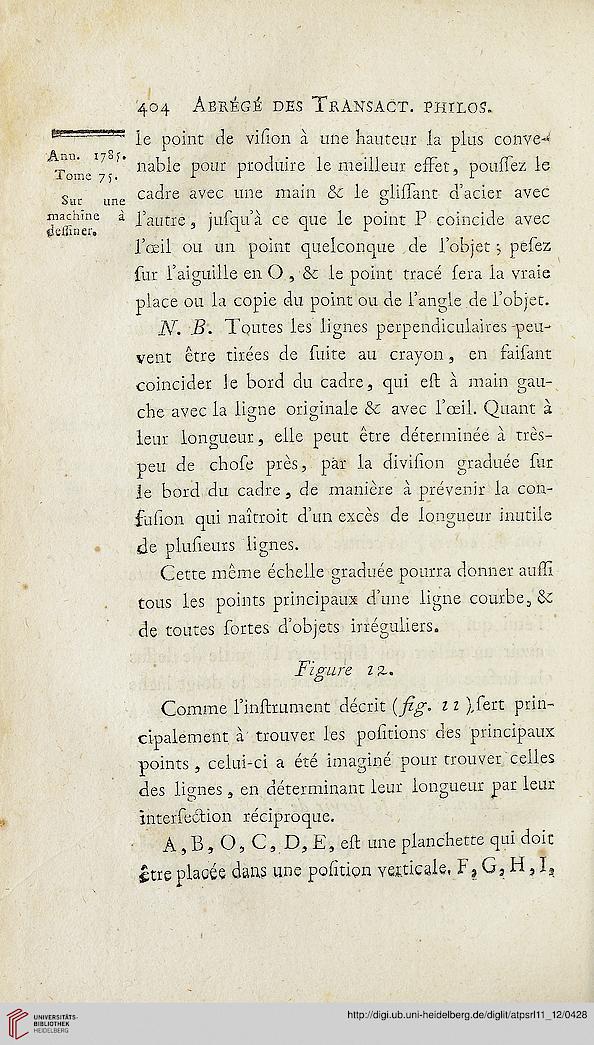

404 Abrégé des Transact. philos.
le point cîe vision à une hauteur la pius conve^
nable pour produire le meilleur efFet, poussez le
cadre avec une main & ie glissant d’acier avec
l’autre, jusqu’à ce que ie point P coincide avec
l’œil ou un point quelconque de i’objet ; pesez
sur i’aiguille en O , & le point tracé sera ia vraie
piace ou la copie du point ou de i’angle de i’objet.
N. B. Toutes ies Ügnes perpendicuiaires -peu-
vent être tirées de suite au crayon, en faisant
coincider le bord du cadre, qui est à main gau-
cbe avec la ligne originale & avec l’œii. Quant à
leur longueur, eile peut être détenninée à très-
peu de chose près, par ia division graduée sur
ie bord du cadre, de manière à prévenir ia con-
fuston qui naîtroit d’un excès de iongueur inutile
de plusieurs lignes.
Cette même écheiie graduée pourra donner austi
tous les points principaux d’une iigne courbe, &;
de toutes sortes d’objets irréguliers.
Figure 1 z.
Comme i’instmment décrit {fig. 11 ).sert prin-
cipalement à trouver les positions des principaux
points , celui-ci a été imaginé pour trouver celles
des iignes, en aéterminant ieur longueur par leur
interseèfion réciproque.
a,b,o,c,d,e, est une pianchette qui doit
|tre placée dans une posiuon veiticale, F, G, H, ï.
Tome 75.
Sur une
machîne à
çeilîner.

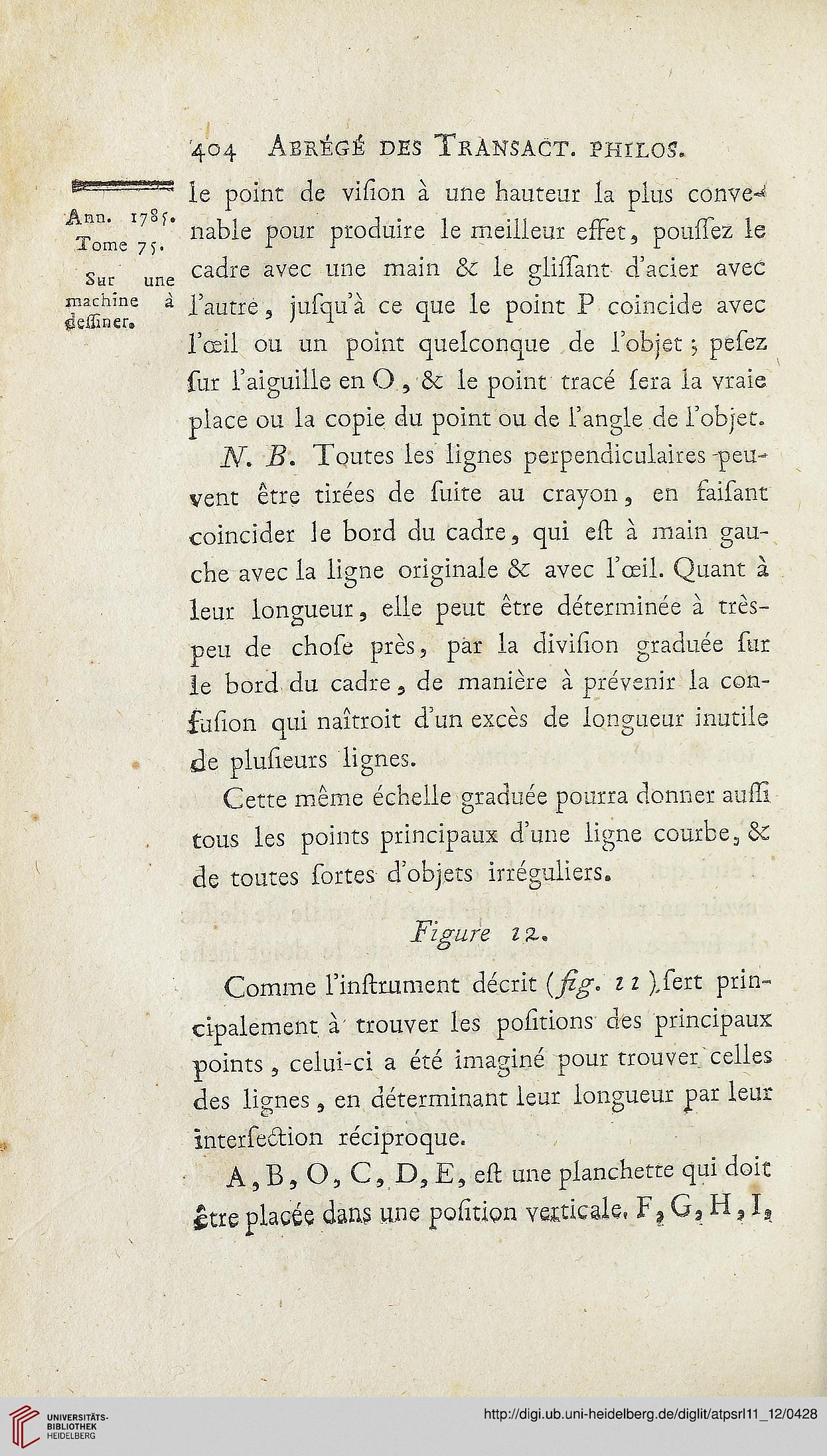

404 Abrégé des Transact. philos.
