29
ties D de la bande qui subsistent encore, 5" Etablir éventuellement des ouvertures
supportent la tablette et les vicies A servent clans la plaque même de la tablette des che-
au passage de l'air chaud (fig. 1, 2, 3, 5); minées et notamment contre la muraille
3° Tailler en biseau la frise ou travers T d'appui, ces ouvertures étant, ou non, ro-
des cheminées dans les parties B qui corres- fermées par des grilles en cuivre ouvragé,
pondent aux passages A de la tablette, de fa- L'ensemble de ces dispositions permet un

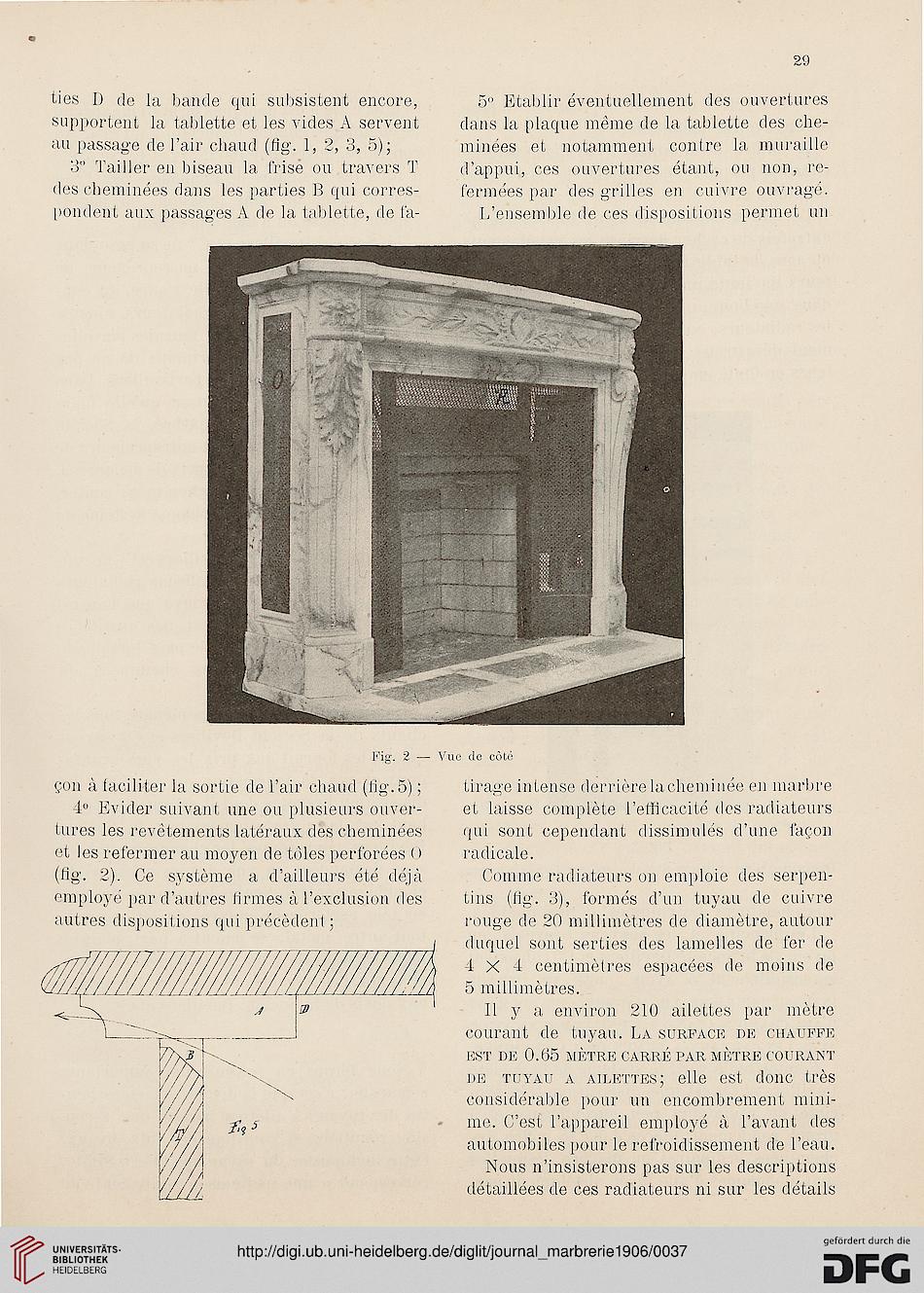

Fig. 2 — Vue de côté
çon à faciliter la sortie de l'air chaud (fig. 5) ; tirage intense derrièrelacheminée en marbre
4° Evider suivant une ou plusieurs ouver- et laisse complète l'efficacité des radiateurs
tures les revêtements latéraux des cheminées qui sont cependant dissimulés d'une façon
et les refermer au moyen de tôles perforées ( > radicale.
(fig. 2). Ce système a d'ailleurs été déjà Comme radiateurs on emploie des serpen-
einploye par d'autres firmes à l'exclusion des tins (flg. 3), formés d'un tuyau de cuivre
autres dispositions qui précèdent ; rouge de 20 millimètres de diamètre, autour
duquel sont serties des lamelles de fer de
1X4 centimètres espacées de moins de
5 millimètres.
Il y a environ 210 ailettes par mètre
courant de tuyau. La surface de chauffe
est du 0.65 mètre carré par metre courant
de tuyau a ailettes; elle est donc très
considérable pour un encombrement mini-
me. C'est l'appareil employé à l'avant des
automobiles pour le refroidissement de l'eau.
Nous n'insisterons pas sur les descriptions
détaillées de ces radiateurs ni sur les détails
0////////
W///////////
////////
y/M
