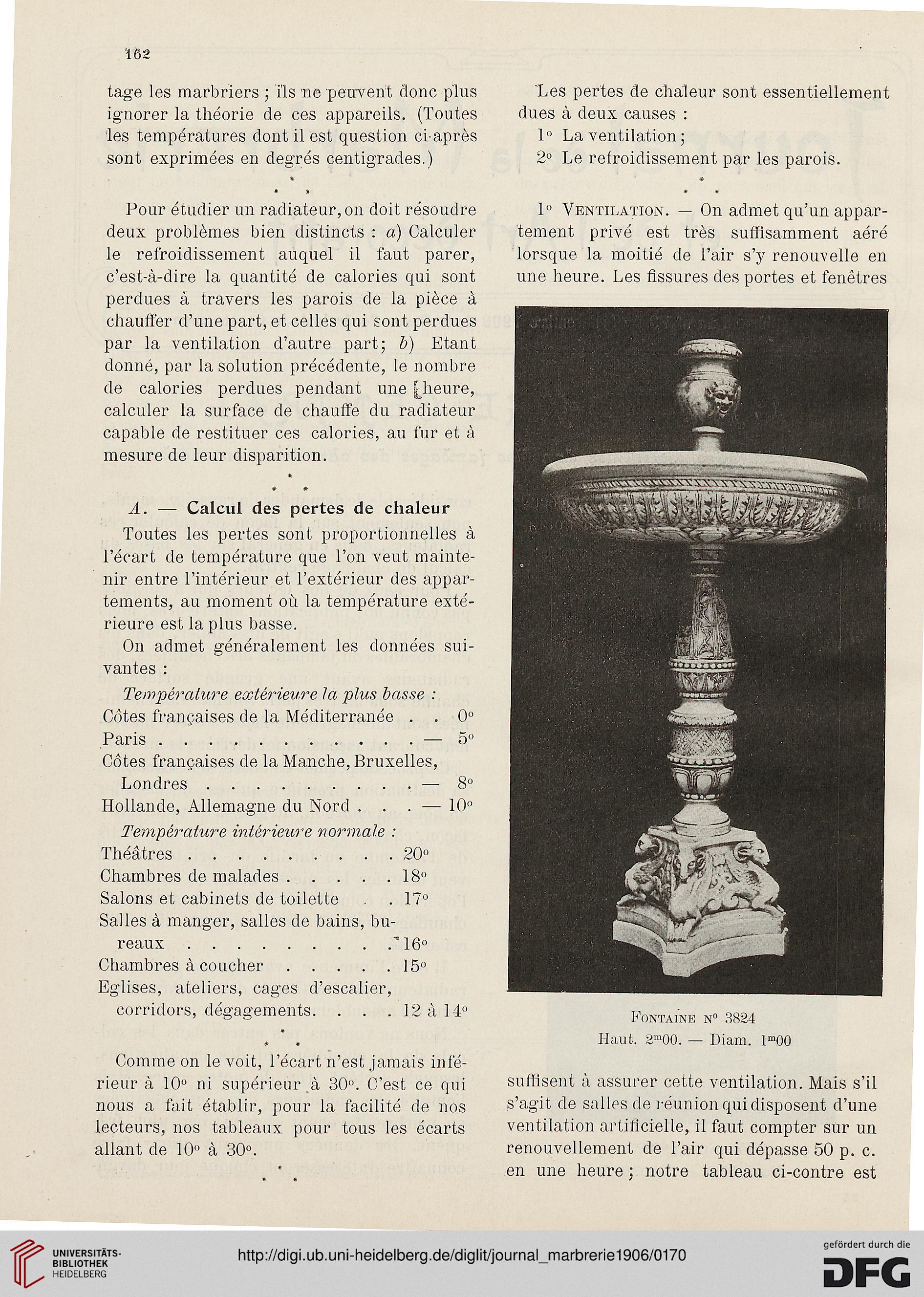

162
tage les marbriers ; ils ne peuvent clone plus
ignorer la théorie de ces appareils. (Toutes
les températures dont il est question ci-après
sont exprimées en degrés centigrades.)
Pour étudier un radiateur, on doit résoudre
deux problèmes bien distincts : a) Calculer
le refroidissement auquel il faut parer,
c'est-à-dire la quantité de calories qui sont
perdues à travers les parois de la pièce à
chauffer d'une part, et celles qui sont perdues
par la ventilation d'autre part- b) Etant
donné, par la solution précédente, le nombre
de calories perdues pendant une |4ieure,
calculer la surface de chauffe du radiateur
capable de restituer ces calories, au fur et à
mesure de leur disparition.
*
A. — Calcul des pertes de chaleur
Toutes les pertes sont proportionnelles à
l'écart de température que l'on veut mainte-
nir entre l'intérieur et l'extérieur des appar-
tements, au moment où la température exté-
rieure est la plus basse.
On admet généralement les données sui-
vantes :
Température extérieure la plus basse :
Côtes françaises de la Méditerranée . . 0°
Paris...........— 5"
Côtes françaises de la Manche, Bruxelles,
Londres ......... — 8°
Hollande, Allemagne du Nord ... — 10°
Température intérieure normale :
Théâtres......... 20"
Chambres de malades.....18°
Salons et cabinets de toilette . 17°
Salles à manger, salles de bains, bu-
reaux ........."16°
Chambres à coucher.....15°
Eglises, ateliers, cages d'escalier,
corridors, dégagements. . . . 12 à 14"
*
* *
Comme on le voit, l'écart n'est jamais infé-
rieur à 10° ni supérieur à 30". C'est ce qui
nous a fait établir, pour la facilité de nos
lecteurs, nos tableaux pour tous les écarts
allant de 10° à 30°.
"Les pertes de chaleur sont essentiellement
dues à deux causes :
1° La ventilation ;
2° Le refroidissement par les parois.
1° Ventilation. — On admet qu'un appar-
tement privé est très suffisamment aéré
lorsque la moitié de l'air s'y renouvelle en
une heure. Les fissures des portes et fenêtres
Fontaine n" 3824
Haut. 2m00. — Diam. lm00
suffisent à assurer cette ventilation. Mais s'il
s'agit de salles de réunion qui disposent d'une
ventilation artificielle, il faut compter sur un
renouvellement de l'air qui dépasse 50 p. c.
en une heure ; notre tableau ci-contre est
