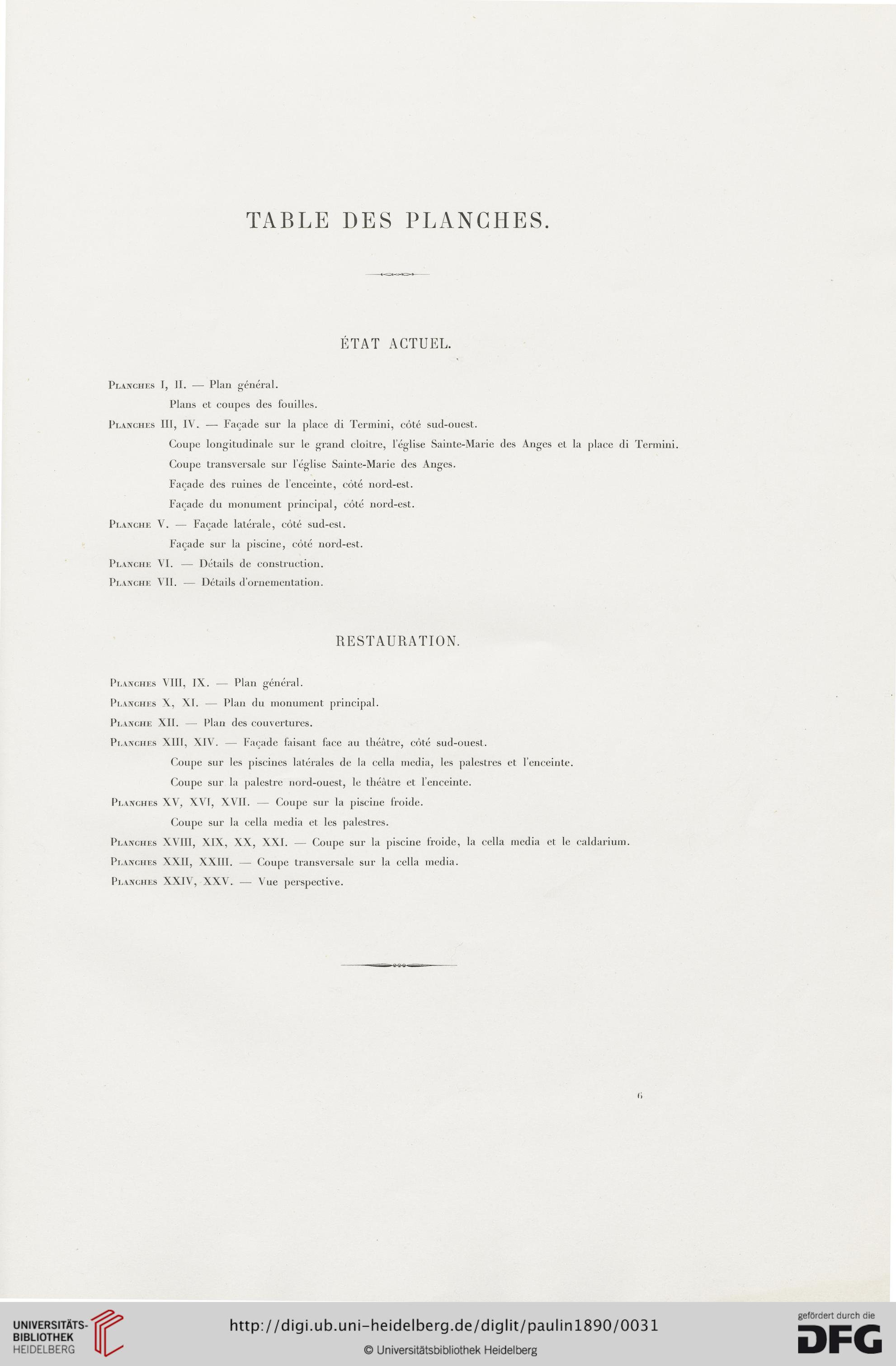

TABLE DES PLANCHES.

ÉTAT ACTUEL.

Planches I, ]I. — Plan général.

Plans et coupes des fouilles.

Planches III, IV. — Façade sur la place di Termini, côté sud-ouest.

Coupe longitudinale sur le grand cloître, 1 église Sainte-Marie des Anges et la place di Termini.
Coupe transversale sur l’église Sainte-Marie des Anges.

Façade des ruines de leneeinte, côté nord-est.

Façade du monument principal, côté nord-est.

Planche V. — Facade latérale, côté sud-esl.

Façade sur la piscine, côté nord-est.

Planche VI. — Détails de construction.

Planche VII. — Détails d’ornementation.

RESTAURATION.

Pi .anches VIII, IX. — Plan général.

Pi.anches X, XI. — Plan du monument principal.

Pi anche XII. — Plan des couvertures.

Planches XIII, XIV. — Façade faisant face au théâtre, côté sud-ouest.

Coupe sur les piscines latérales de la cella media, les palestres et l’enceinte.

Coupe sur la palestre nord-ouest, le théâtre et i’enceinte.

Pi.anches XV, XVf, XVII. — Coupe sur la piscine froide.

Coupe sur la cella media et les palestres.

Planches XVIII, XIX, XX, XXI. — Coupe sur la piscine froide, la celia media et le caldarium.
Planches XXII, XXIII. — Coupe transversale sur la cella media.

Planches XXIV, XXV. — Vue perspective.
