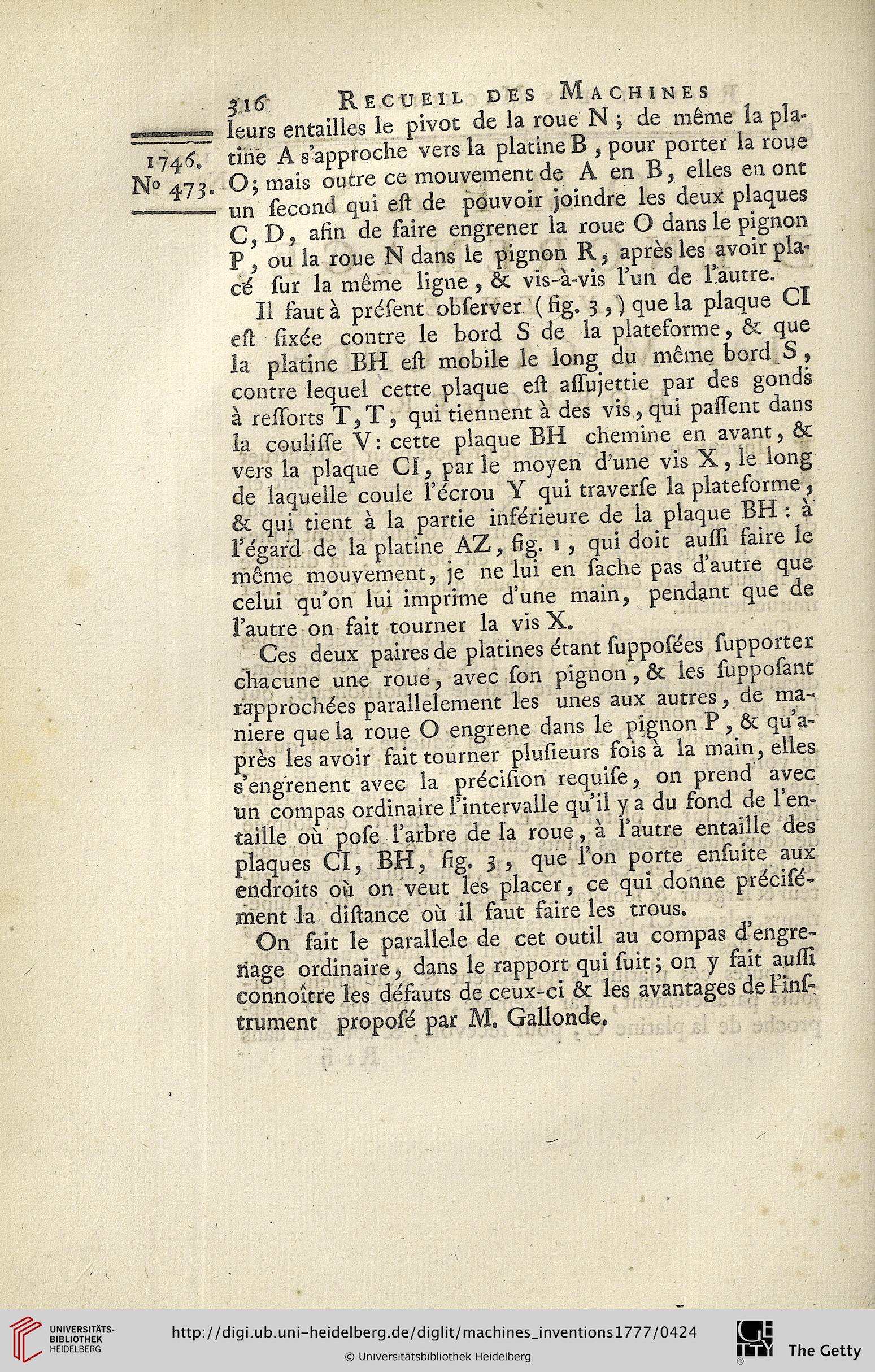

316 Recüeil des M achines
m**~***~~*m leurs entailles le pivot de la roue N ; de même îa pla-
174^. tiri'e A s’approche vers la platineB , pour porter la roue
N° 473. O; mais outre ce mouvement de A en B, elles en ont
-- un second qui est de pouvoir joindre les deux plaques
C, D, afîn de faire engrener la roue O dans le pignon
P , ou la roue N dans le pignon R, après les avoir pla-
cé sur la même ligne, ôt vis-à-vis l’un de l’autre.
II fautà présent observer (fig. 3/)quela plaque CI
est fixée contre le bord S de la plateforme, ôt que
la platine BH est mobile le long du même bord S ,
contre lequel cette plaque est assujettie par des gonds
à ressorts T,T, qui tiennent à des vis, qui passent dans
la coulisse V: cette piaque BH chemine en avant, ôt
vers ia plaque CI, par le moyen d'une vis X, le long
de laquelle coule l’écrou Y qui traverse la plateforme,
& qui tient à la partie inférieure de la plaque BH : à
l’égard de la platine AZ, fîg. 1 , qui doit ausïi faire le
même mouvement, je ne lui en sache pas d’autre que
celui qu’on lui imprime d’une main, pendant que de
l’autre on fait tourner la vis X.
Ces deux paires de platines étant suppofées supporter
chacune une roue, avec son pignon, ôc les supposant
rapprochées parallelement les unes aux autres, de ma-
niere que la roue O engrene dans le pignon P, & qu’a-
près les avoir fait tourner plusieurs fois à la main, elles
s’engrenent avec la précision requise, on prend avec
un compas ordinaire l’intervalle qu’il y a du fond de l’en-
taille 011 pose l’arbre de la roue, à l’autre entaüle des
plaques CI, BH, fig. 3 , que l’on porte ensuite aux
endroits où on veut les placer, ce qui donne précifé-
ment la distance où il faut faire les trous.
On fait le parallele de cet outil au compas d’engre-
liage ordinaire, dans le rapport qui suit; on y fait aussi
connoître les défauts de ceux-ci ôt les avantages del’ins-
trument proposé par M, Gallonde.
