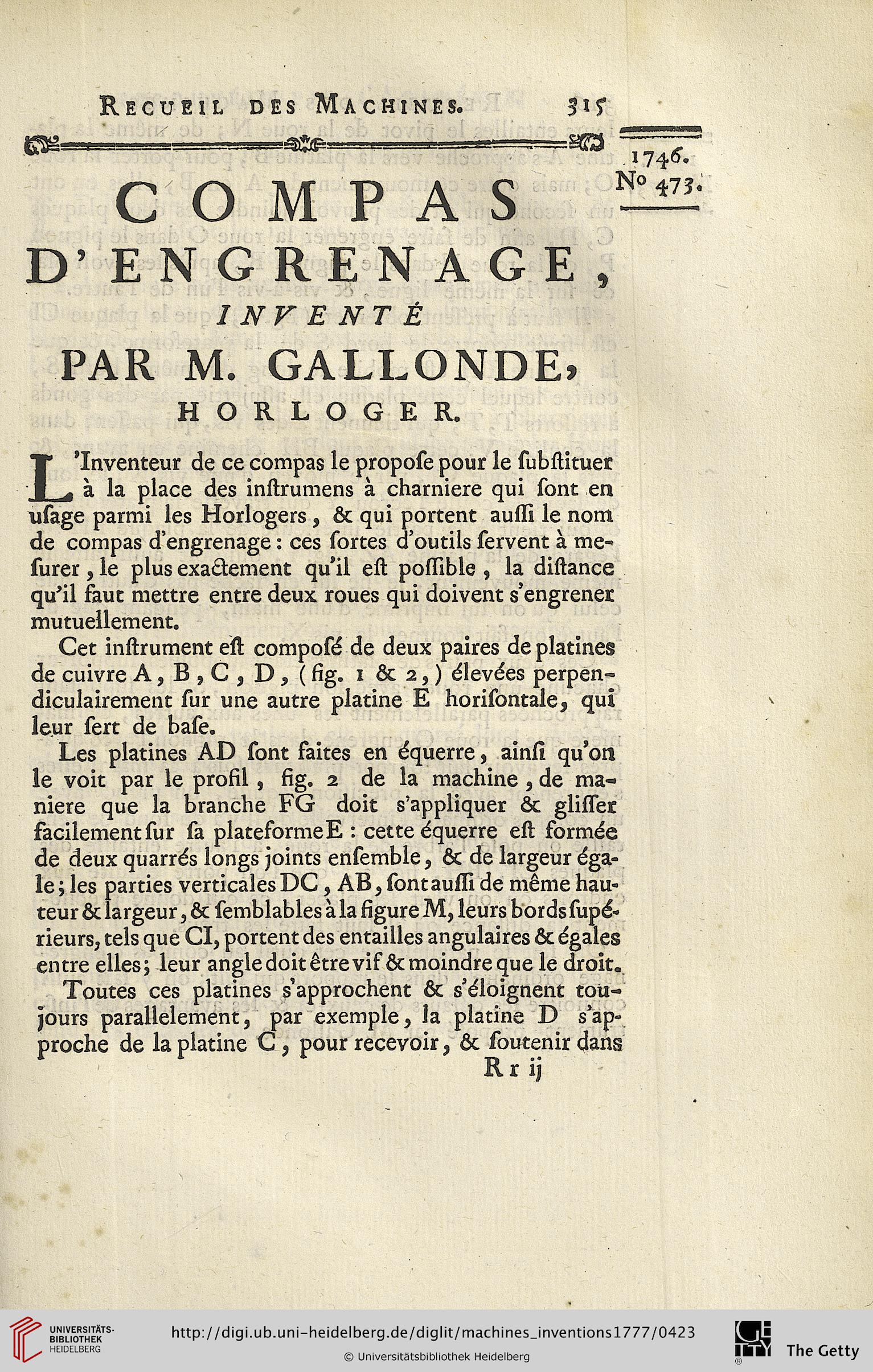

Recueil des Machines.
68gaa=Bi.gg . ■■■ ..!■-1^-
C O M P A S
D’ ENGRENAGE,
1NVENTÊ
PAR M. GALLONDE»
HORLOGER.
. 1746.
N° 473.
L’Inventeur de ce compas le propose pour le substituer
à la place des instrumens à charniere qui sont en
usage parmi les Horlogers , ôc qui portent aussl le nom
de compas d’engrenage : ces sortes d’outils servent à me-
surer , le plus exadement qu*il est poiïible , la distance
quiïl faut mettre entre deux roues qui doivent s’engrener
mutuellement.
Cet instrument est; composé de deux paires de platines
de cuivre A, B , C , D , ( fig. 1 & 2, ) élevées perpen-
diculairement sur une autre platine E horisontale, qui
leur sert de base.
Les platines AD sont faites en équerre, ainsi qu’on
le voit par le profil, fig. 2 de la machine , de ma-
niere que la branche FG doit s'appliquer ôc glisser
facilementsur sa plateformeE : cetteéquerre est formée
de deux quarrés longs joints ensemble, ôc de largeur éga-
le; les parties verticalesDC, AB, sontaussi de même hau-
teur ôc largeur, ôc semblables à la figure M, leurs bordssupé-
rieurs, tels que CI, portent des entailles angulaires ôc égales
entre elles; leur angledoitêtrevif ôcmoindreque le droit.
Toutes ces platines s’approchent Ôc s’éloignent tou-
jours parallelement, par exemple, la platine D s’ap-
proche de la platine C, pour recevoir, ôc soutenir dans
R r ij
