Recueil des Machines,
-m&m'
. '401
M A C H I N E
POUR REMONTER
17p.
N
L £ S PENDULES,
PAR LE MOYEN D’UN COURANT D’AIR,
/ N V E N T É E
PAR M. LE PLAT, HORLOGER.

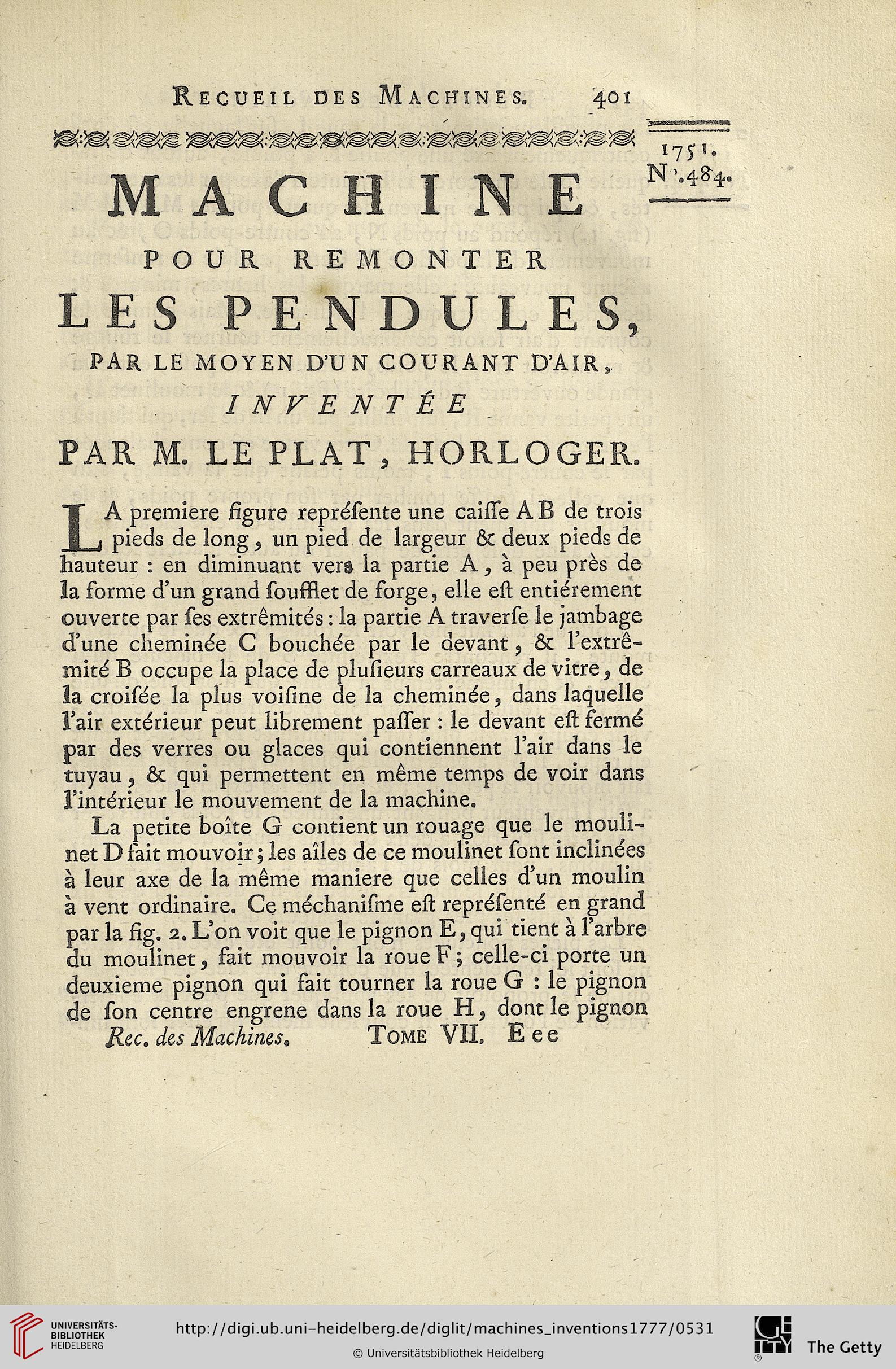

LA premiere figure représente une caisse A B de trois
pieds de long , un pied de largeur & deux pieds de
hauteur : en diminuant verâ la partie A, à peu près de
la forme d’un grand soufflet de forge, elle est entiérement
ouverte par ses extrêmités : la partie A traverse le jambage
d’une cheminée C bouchée par le devant, & l’extrê-
mité B occupe la place de plusseurs carreaux de vitre, de
ïa croisée la plus voisine de la cheminée, dans laquelle
l’air extérieur peut librement passer : le devant est fermé
par des verres ou glaces qui contiennent l’air dans le
tuyau, & qui permettent en même temps de voir dans
l’intérieur le mouvement de la machine.
La petite boîte G contient un rouage que le mouli-
net D fait mouvoir ; les aîles de ce moulinet sont inclinées
à leur axe de la même maniere que celles d’un moulin
à vent ordinaire. Ce méchanisme est représentë en grand
par la fig. 2. L’on voit que le pignon E, qui tient à l’arbre
du moulinet, fait mouvoir la roue F ; celle-ci porte un
deuxieme pignon qui fait tourner la roue G : le pignon
de son centre engrene dans la roue H, dont le pignon
