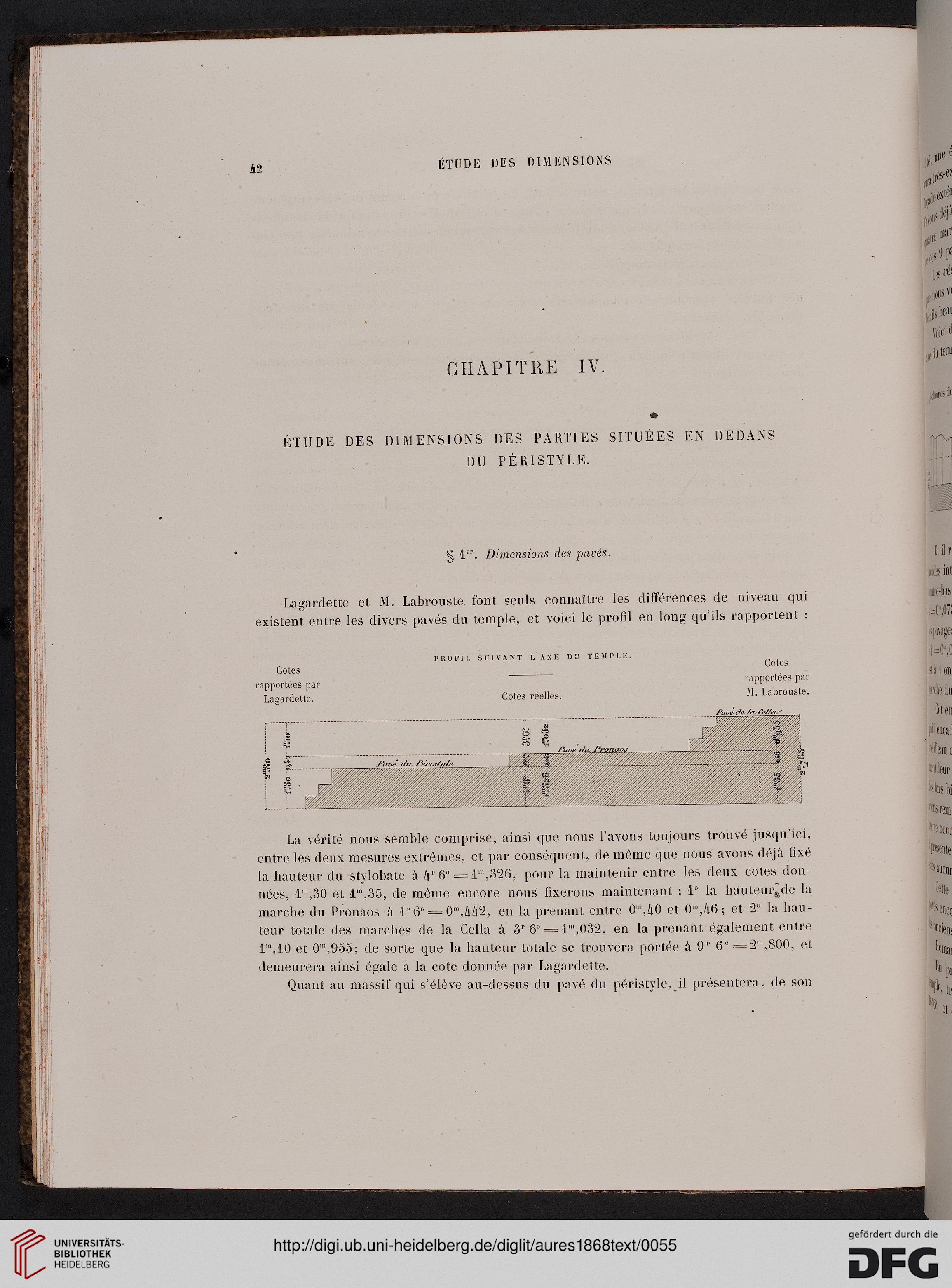

ÉTUDE DES DIMENSIONS

CHAPITRE IV.

ÉTUDE DES DIMENSIONS DES PARTIES SITUEES EN DEDANS

DU PÉRISTYLE.

S

1er. Dimensions des pavés.

Lagardette et M. Labrouste font seuls connaître les différences de niveau qui
existent entre les divers pavés du temple, et voici le profil en long qu'ils rapportent :

La vérité nous semble comprise, ainsi que nous l'avons toujours trouvé jusqu'ici,
entre les deux mesures extrêmes, et par conséquent, de môme que nous avons déjà fixé
la hauteur du stylobate à kT 6° = 1"',326, pour la maintenir entre les deux cotes don-
nées, l'n,30 et l'",35, de même encore nous fixerons maintenant : 1° la hàuteur^de la
marche du Pronaos à ie& = 0m,/|/i2, en la prenant entre 0"',ftO et 0"',46 ; et 2° la bail-
leur totale des marches de la Cella à 3* 6° = l'D,032, en la prenant également entre
l'",10 et 0"',955; de sorte que la hauteur totale se trouvera portée à 9" 6" = 2"'.800, et
demeurera ainsi égale à la cote donnée par Lagardette.

Quant au massif qui s'élève au-dessus du pavé du péristyle, jl présentera, de son

PROFIL SUIVANT l'axIÎ du TEMPLE.

Cotes
rapportées par
Lagardette.

Cotes

Cotes réelles.

rapportées par
il. Labrouste.
