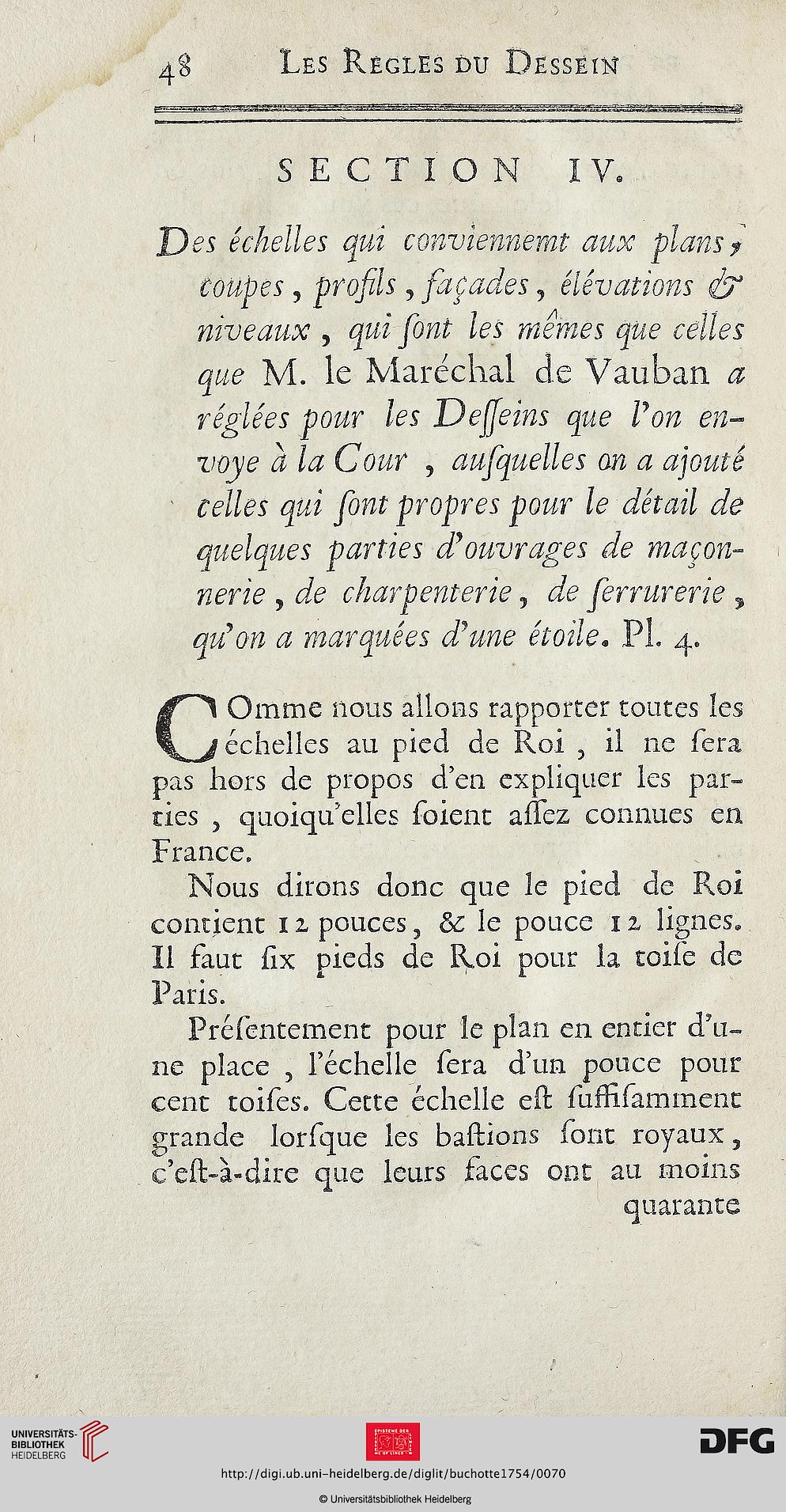

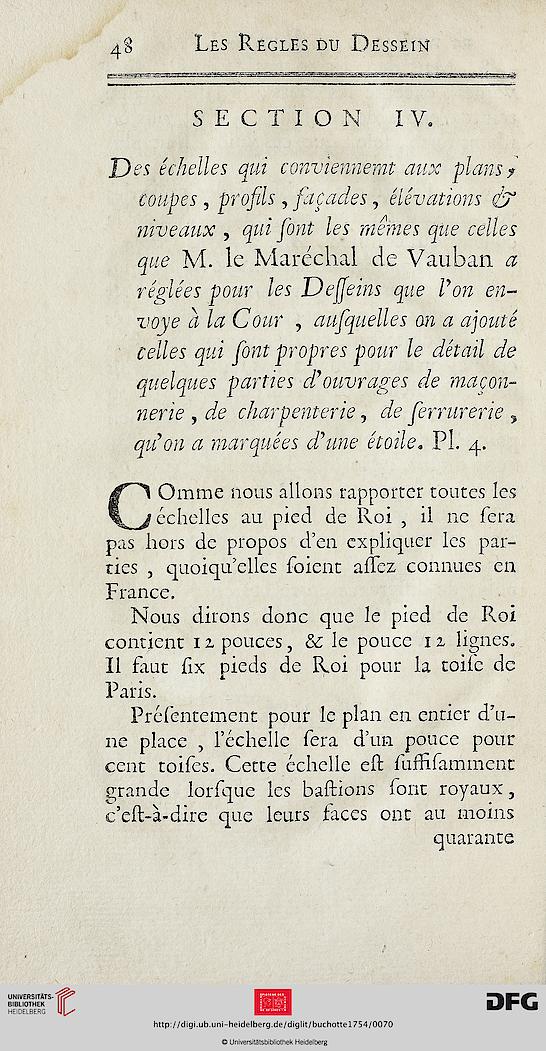

48 Les Réglés du Dessein

SECTION IV.
Des échelles qui convlennemt aux plans?
coupes , profils , façades, élévations &
niveaux , qui sont les memes que celles
que M. le Maréchal de Vauban a
réglées pour les De seins que Von en-
voyé a la Cour , ausiquelles on a ajouté
celles qui sont propres pour le détail de
quelques parties dyouvrages de maçon-
nerie y de charpenterie, de serrurerie ,
qu’on a marquées ddune étoile. PL 4.
COmme nous allons rapporter toutes les
échelles au pied de Roi , il ne sera
pas hors de propos d’en expliquer les par-
ties , quoiqu’elles soient allez connues en
France.
Nous dirons donc que le pied de Roi
contient 11 pouces, le pouce 11 lignes.
Il faut six pieds de Roi pour ia toise de
Paris.
Présentement pour le plan en entier d’u-
ne place , l’échelle sera d’un pouce pour
cent toises. Cette échelle est suffisamment
grande lorsque les bastions sont royaux,
c’eshà-dire que leurs faces ont au moins
quarante
