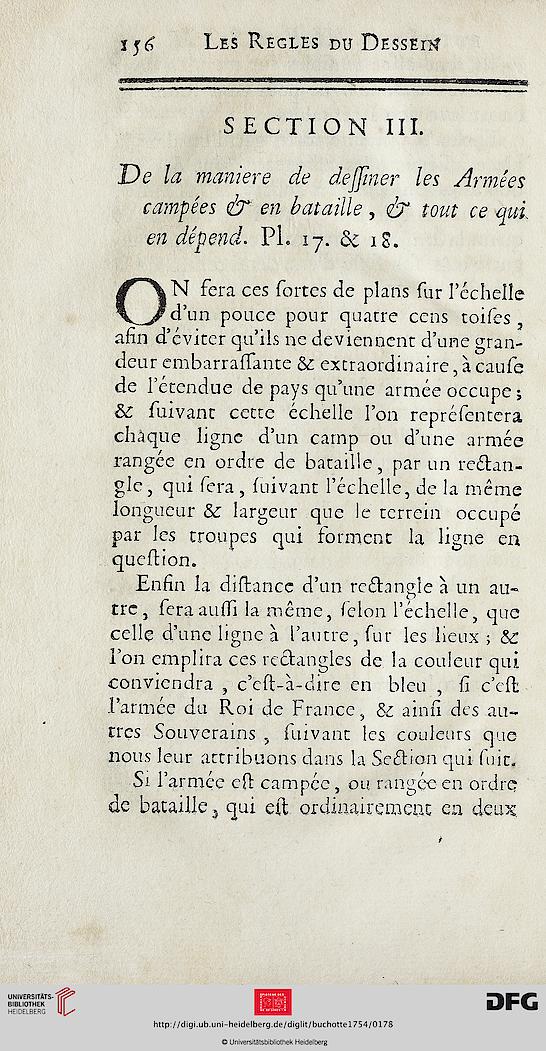

Les Réglés du Dessein

SECTION III.
De la maniéré de dejjtner les Armées
campées dr en bataille, dx tout ce qui
en dépend. PL 17. ôc iS.
ON fera ces sortes de plans sur l’échelle
d’un pouce pour quatre cens toises ,
afin d’éviter qu’ils ne deviennent d’une gran-
deur embarralsante Se extraordinaire, à cause
de l’étendue de pays qu’une armée occupe 5
Se suivant cette échelle l’on représentera
chaque ligne d’un camp ou d’une armée
rangée en ordre de bataille, par un reétan-
gle, qui sera , suivant l’échelle, de la même
longueur Se largeur que le terrein occupé
par les troupes qui forment la ligne en
question.
Enfin la distance d’un reéhngle à un au-
tre, seraaulsi la même, sélon l’échelle, que
celle d’une ligne à l’autre, sur les lieux 5 Se
Ton emplira ces rectangles de la couleur qui
conviendra , c’est-à-dire en bleu , si c’est
l’armée du Roi de France, Se ainsi des au-
tres Souverains , suivant les couleurs que
nous leur attribuons dans la Seétion qui suit,
■Si l’armée est campée, ou rangée en ordre
de bataille 5 qui est ordinairement en deux
