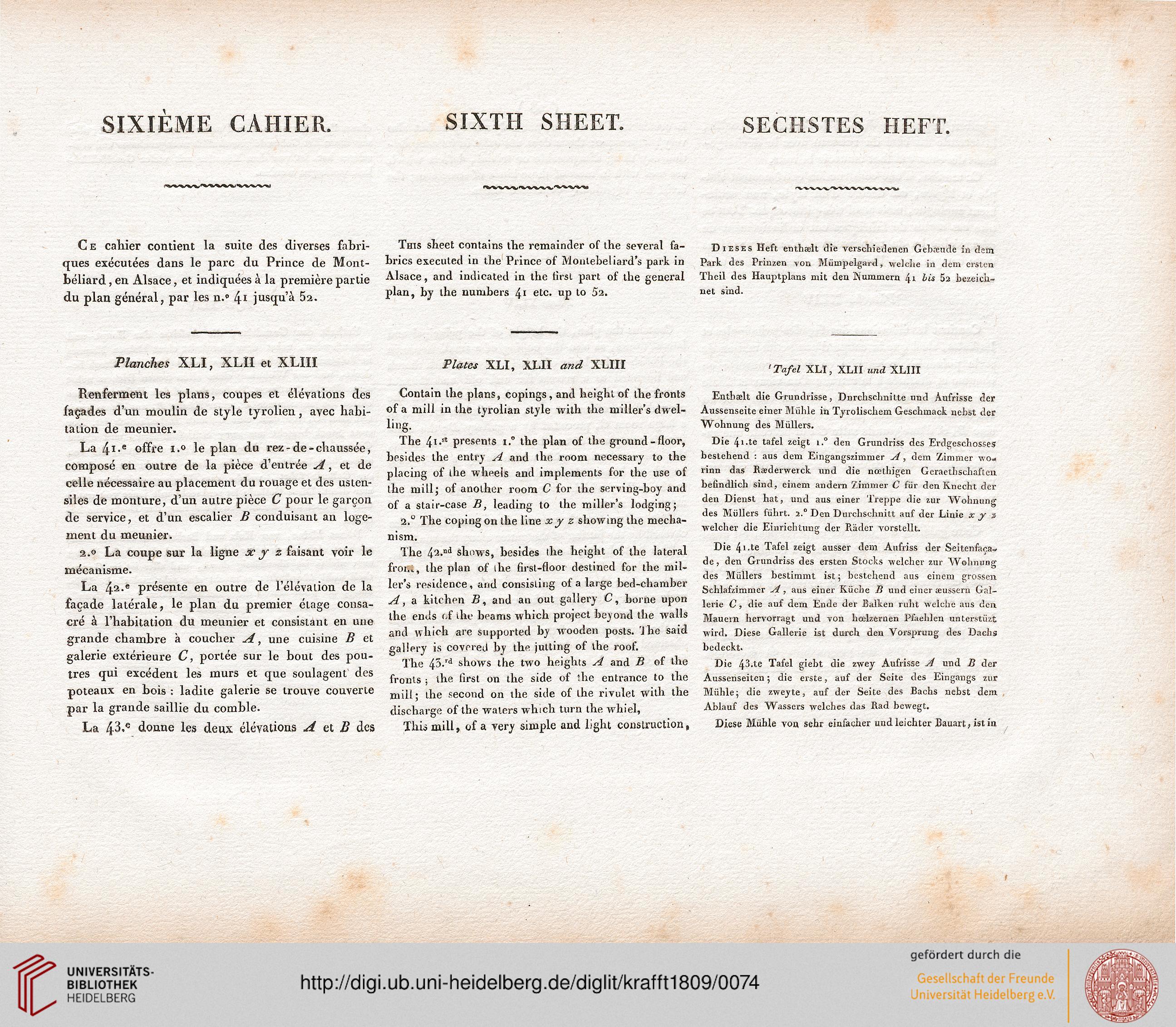

SIXIÈME CAHIER.

SIXTH SHEET.

SECHSTES HEFT.

Ce cahier contient la suite des diverses fabri-
ques exécutées dans le parc du Prince de Mont-
béliard, en Alsace, et indiquées à la première partie
du plan général, par les n.° !\\ jusqu'à 52.

This sheet contains the remainder of the several fa-
brics executed in the Prince of Monlebeliard's park in
Alsace, and indicated in the tirsL part of the general
plan, by the numbers 41 etc. up to 5a.

Dieses Heft enthaelt die verschiedenen Gebœude in dem
Park des Prinzen von Mümpelgard, welche in dem ersten
Theil des Hauptplans mit den Hummern 4i bis 52 bezeich-
net sind.

Planches XLI, XLII et XLIII

Renferment les plans, coupes et élévations des
façades d'un moulin de style tyrolien, avec habi-
tation de meunier.

La 4i.e offre i.° le plan du rez-de-chaussée,
composé en outre de la pièce d'entrée A, et de
celle nécessaire au placement du rouage et des usten-
siles de monture, d'un autre pièce C pour le garçon
de service, et d'un escalier B conduisant an loge-
ment du meunier.

2.° La coupe sur la ligne x y z faisant voir le
mécanisme.

La 42-e présente en outre de l'élévation de la
façade latérale, le plan du premier étage consa-
cré à l'habitation du meunier et consistant en une
grande chambre à coucher A, une cuisine B et
galerie extérieure C, portée sur le bout des pou-
tres qui excédent les murs et que soulagent des
poteaux en bois : ladite galerie se trouve couverte
par la grande saillie du comble.

La 43.« donne les deux élévations A ci B des

Plates XLI, XLII and XLIII

Contain the plans, copings, and height of the fronts
of a mill in the tyrolian style with the miller's dwel-
iing.

The 4i.st presents i.° the plan of the ground - floor,
besides the entry A and the room necessary to the
placing of the wheels and implements for the use of
the mill; of another room C for the serving-hoy and
of a stair-case B, leading to the miller's lodging;

2.° The coping on the line xy z showing the mecha-
nism.

The 42-lld shows, besides the height of the lateral
frot.i, the plan of the first-floor destined for the mil-
ler's residence, and consisting of a large bed-chamber
A, a kitchen B, and an out gallery C, borne upon
the ends of the beams which project beyond the walls
and which are supported by wooden posts. J he said
gallery is covered by the jutting of the roof.

The 45.'d shows the two heights A and B of the
fronts ; the first on the side of the entrance to the
mill; the second on the side of the rivulet with the
discharge of the waters which turn the whiel,

This mill, of a very simple and light construction,

'Tafel XLI, XLII und XLIII

Enthselt die Grundrisse, Durchschnitte und Aufrisse der
Aussenseite einer Mühle in Tyrolischem Geschmack nebst der
Wohnung des Müllers.

Die 4i.te tafel zeigt i.° den Grundriss des Erdgeschosses
bestehend : aus dem Eingangszimmer A, dem Zimmer wo«
rinn das Raederwerck und die nœthigen Geraetbschaften
befindlich sind, einem andern Zimmer C für den Knecht der
den Dienst hat, und aus einer Treppe die zur Wohnung
des Müllers führt. 2.° Den Durchschnitt auf der Linie x y i
welcher die Einrichtung der Piäder vorstellt.

Die 4>-te Tafel zeigt ausser dem Aufriss der Seitenfaca-
de, den Grundriss des ersten Stocks -welcher zur Wohnung
des Müllers bestimmt ist ; bestehend aus einem grossen
Schlafzimmer A, aus einer Küche Ji und einer seussern Gal-
lerie C, die auf dem Ende der Balken ruht welche aus den
Mauern hervorragt und von lioelzernen Pfaehlen unterstüzt
wird. Diese Gallerie ist durch den Vorsprung des Dachs
bedeckt.

Die 43-te Tafel giebt die zwey Aufrisse A und B der
Aussenseiten ; die erste, auf der Seite des Eingangs zur
Mühle; die zweite, auf der Seite des Bachs nebst dem
Ablauf des Wassers welches das Rad bewegt.

Diese Mühle von sehr einfacher und leichter Bauart, ist in
