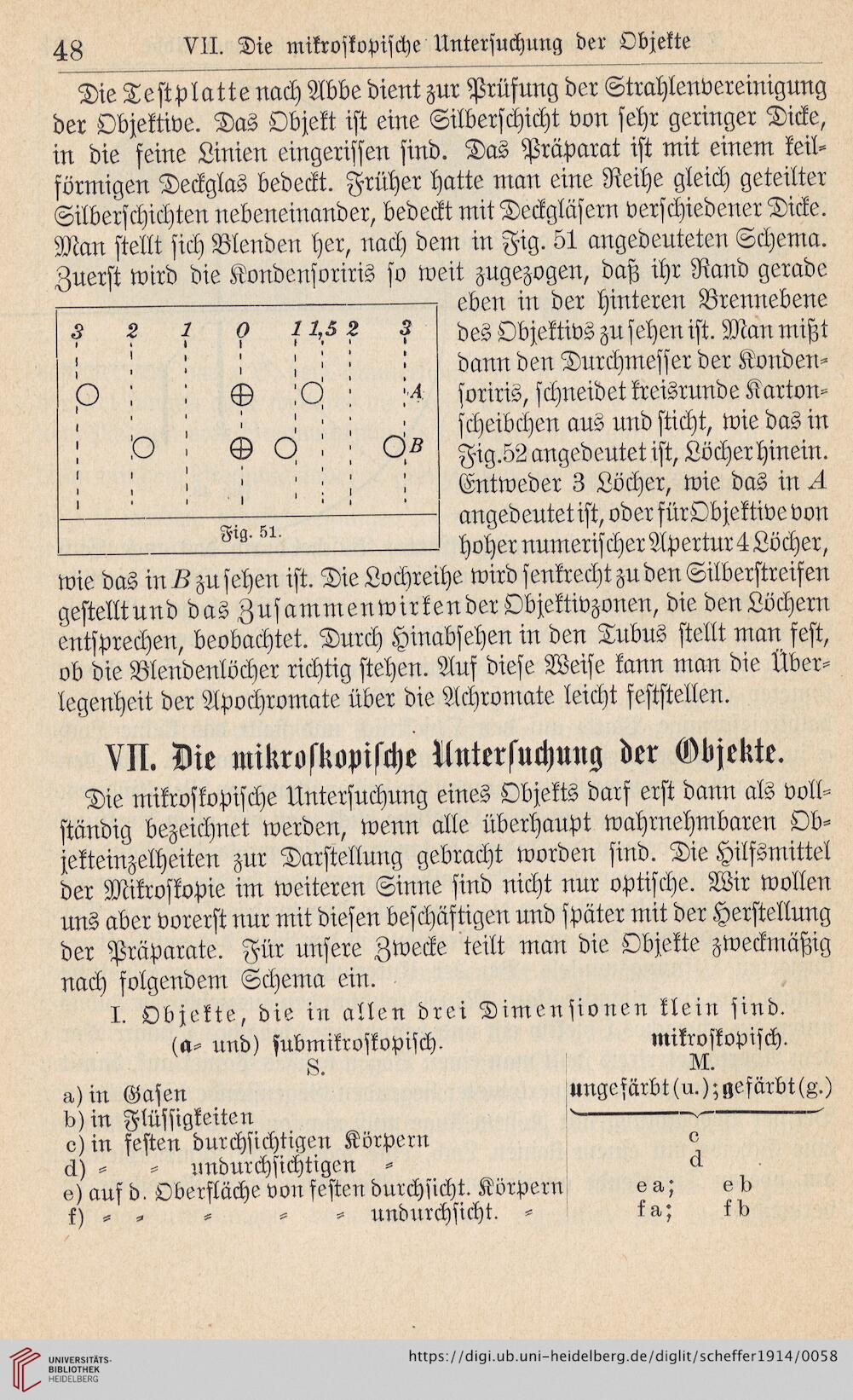

48 VH- Die mikroskopische Untersuchung der Objekte
Die Testplatte nach Abbe dient zur Prüfung der Strahlenvereinigung
der Objektive. Das Objekt ist eine Silberschicht von sehr geringer Dicke,
in die feine Linien eingerissen sind. Das Präparat ist mit einem keil-
förmigen Deckglas bedeckt. Früher hatte nran eine Reihe gleich geteilter
Silberschichten nebeneinander, bedeckt mit Deckgläsern verschiedener Dicke.
Man stellt sich Blenden her, nach dem in Fig. 51 angedeuteten Schema.
Zuerst wird die Kondensoriris so weit zugezogen, daß ihr Rand gerade
eben in der Hinteren Brennebene
des Objektivs zu sehen ist. Man mißt
dann den Durchmesser der Konden-
soriris, schneidet kreisrunde Karton-
scheibchen aus und sticht, wie das in
Fig.52 angedeutet ist, Löcher hinein.
Entweder 3 Löcher, wie das in
angedeutet ist, oder fürObjektive von
hoher numerischer Apertur4 Löcher,
wie das inLzusehen ist. Die Lochreihe wirdsenkrechtzuden Silberstreifen
gestelltund das Zusammenwirkender Objektivzonen, die den Löchern
entsprechen, beobachtet. Durch Hinabsehen in den Tubus stellt man fest,
ob die Blendenlöcher richtig stehen. Auf diese Weise kann man die Über-
legenheit der Apochromate über die Achromate leicht feststellen.
S L 7 S 7 7,LS L
E E G >0 E '4
! O > G O Qs
l
Fig. SU
VH. Die mikroskopische Untersuchung der Objekte.
Die mikroskopische Untersuchung eines Objekts darf erst dann als voll-
ständig bezeichnet werden, wenn alle überhaupt wahrnehmbaren Ob-
jekteinzelheiten zur Darstellung gebracht worden sind. Die Hilfsmittel
der Mikroskopie im weiteren Sinne sind nicht nur optische. Wir wollen
uns aber vorerst nur mit diesen beschäftigen und später mit der Herstellung
der Präparate. Für unsere Zwecke teilt man die Objekte zweckmäßig
nach folgendem Schema ein.
I. Objekte, die in allen drei Dimensionen klein sind.
(a- und) submikroskopisch. mikroskopisch.
8. N.
s,)in Gasen Mgefärbt(u.);gefärbi
b)in Flüssigkeiten --.-
o)in festen durchsichtigen Körpern v
ä) - - undurchsichtigen - ä
o) auf d. Oberfläche von festen durchsicht. Körpern ea; ab
k) - - - - - undurchsicht. - ka; kb
Die Testplatte nach Abbe dient zur Prüfung der Strahlenvereinigung
der Objektive. Das Objekt ist eine Silberschicht von sehr geringer Dicke,
in die feine Linien eingerissen sind. Das Präparat ist mit einem keil-
förmigen Deckglas bedeckt. Früher hatte nran eine Reihe gleich geteilter
Silberschichten nebeneinander, bedeckt mit Deckgläsern verschiedener Dicke.
Man stellt sich Blenden her, nach dem in Fig. 51 angedeuteten Schema.
Zuerst wird die Kondensoriris so weit zugezogen, daß ihr Rand gerade
eben in der Hinteren Brennebene
des Objektivs zu sehen ist. Man mißt
dann den Durchmesser der Konden-
soriris, schneidet kreisrunde Karton-
scheibchen aus und sticht, wie das in
Fig.52 angedeutet ist, Löcher hinein.
Entweder 3 Löcher, wie das in
angedeutet ist, oder fürObjektive von
hoher numerischer Apertur4 Löcher,
wie das inLzusehen ist. Die Lochreihe wirdsenkrechtzuden Silberstreifen
gestelltund das Zusammenwirkender Objektivzonen, die den Löchern
entsprechen, beobachtet. Durch Hinabsehen in den Tubus stellt man fest,
ob die Blendenlöcher richtig stehen. Auf diese Weise kann man die Über-
legenheit der Apochromate über die Achromate leicht feststellen.
S L 7 S 7 7,LS L
E E G >0 E '4
! O > G O Qs
l
Fig. SU
VH. Die mikroskopische Untersuchung der Objekte.
Die mikroskopische Untersuchung eines Objekts darf erst dann als voll-
ständig bezeichnet werden, wenn alle überhaupt wahrnehmbaren Ob-
jekteinzelheiten zur Darstellung gebracht worden sind. Die Hilfsmittel
der Mikroskopie im weiteren Sinne sind nicht nur optische. Wir wollen
uns aber vorerst nur mit diesen beschäftigen und später mit der Herstellung
der Präparate. Für unsere Zwecke teilt man die Objekte zweckmäßig
nach folgendem Schema ein.
I. Objekte, die in allen drei Dimensionen klein sind.
(a- und) submikroskopisch. mikroskopisch.
8. N.
s,)in Gasen Mgefärbt(u.);gefärbi
b)in Flüssigkeiten --.-
o)in festen durchsichtigen Körpern v
ä) - - undurchsichtigen - ä
o) auf d. Oberfläche von festen durchsicht. Körpern ea; ab
k) - - - - - undurchsicht. - ka; kb
