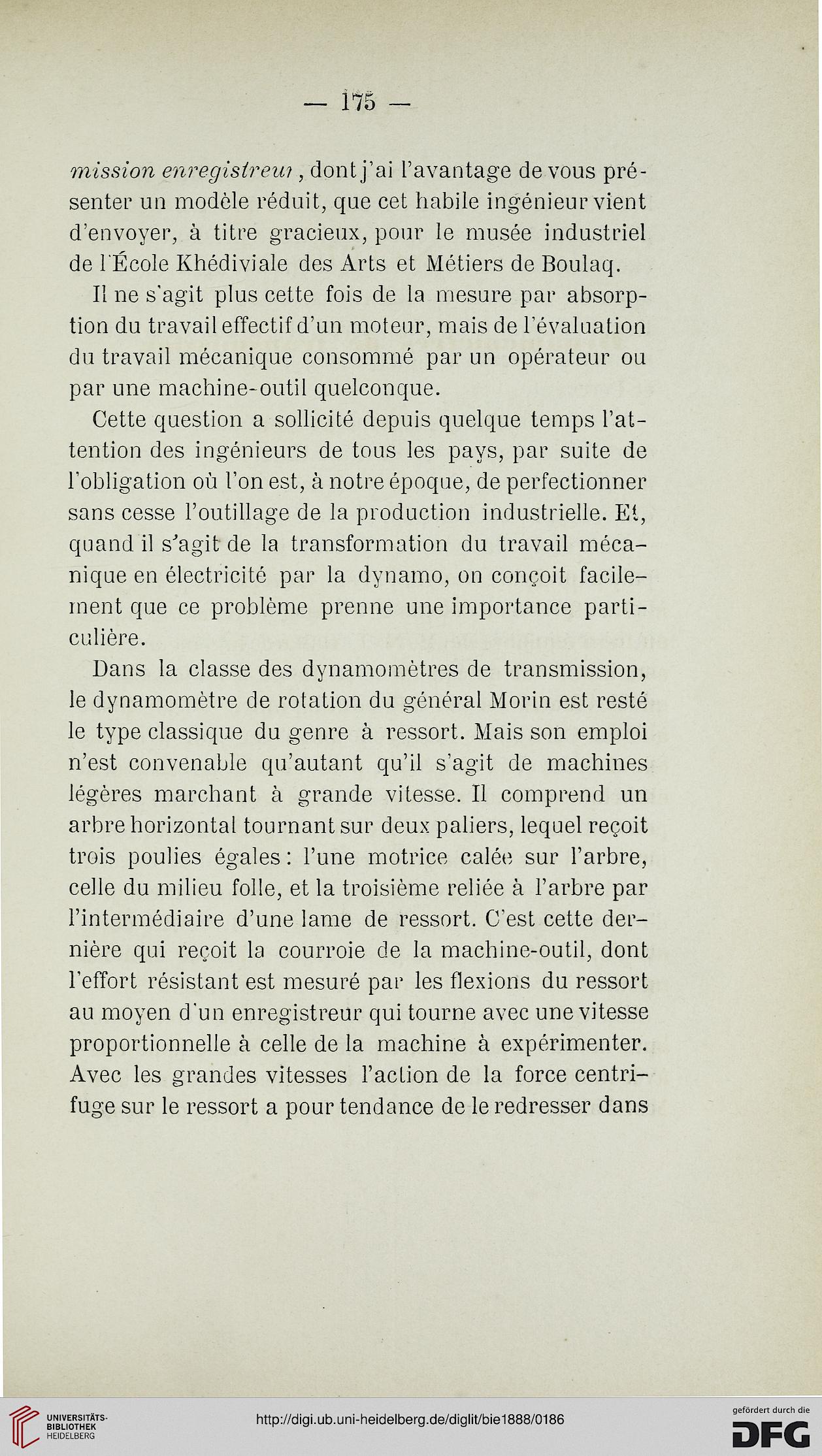

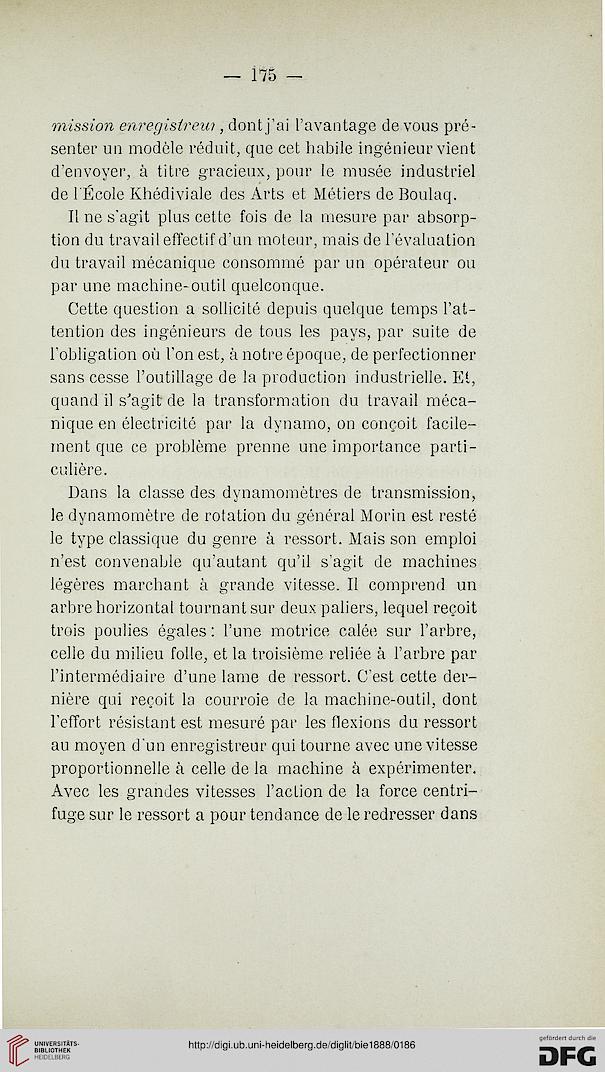

mission enregisirew , dont j'ai l'avantage de vous pré-
senter un modèle réduit, que cet habile ingénieur vient
d'envoyer, à titre gracieux, pour le musée industriel
de l'École Khédiviale des Arts et Métiers de Boulaq.
Il ne s'agit plus cette fois de la mesure par absorp-
tion du travail effectif d'un moteur, mais de l'évaluation
du travail mécanique consommé par un opérateur ou
par une machine-outil quelconque.
Cette question a sollicité depuis quelque temps l'at-
tention des ingénieurs de tous les pays, par suite de
l'obligation où l'on est, à notre époque, de perfectionner
sans cesse l'outillage de la production industrielle. Et,
quand il s'agit de la transformation du travail méca-
nique en électricité par la dynamo, on conçoit facile-
ment que ce problème prenne une importance parti-
culière.
Dans la classe des dynamomètres de transmission,
le dynamomètre de rotation du général Morin est resté
le type classique du genre à ressort. Mais son emploi
n'est convenable qu'autant qu'il s'agit de machines
légères marchant à grande vitesse. Il comprend un
arbre horizontal tournant sur deux paliers, lequel reçoit
trois poulies égales : l'une motrice calée sur l'arbre,
celle du milieu folle, et la troisième reliée à l'arbre par
l'intermédiaire d'une lame de ressort. C'est cette der-
nière qui reçoit la courroie de la machine-outil, dont
l'effort résistant est mesuré par les flexions du ressort
au moyen d'un enregistreur qui tourne avec une vitesse
proportionnelle à celle de la machine à expérimenter.
Avec les grandes vitesses l'action de la force centri-
fuge sur le ressort a pour tendance de le redresser dans
senter un modèle réduit, que cet habile ingénieur vient
d'envoyer, à titre gracieux, pour le musée industriel
de l'École Khédiviale des Arts et Métiers de Boulaq.
Il ne s'agit plus cette fois de la mesure par absorp-
tion du travail effectif d'un moteur, mais de l'évaluation
du travail mécanique consommé par un opérateur ou
par une machine-outil quelconque.
Cette question a sollicité depuis quelque temps l'at-
tention des ingénieurs de tous les pays, par suite de
l'obligation où l'on est, à notre époque, de perfectionner
sans cesse l'outillage de la production industrielle. Et,
quand il s'agit de la transformation du travail méca-
nique en électricité par la dynamo, on conçoit facile-
ment que ce problème prenne une importance parti-
culière.
Dans la classe des dynamomètres de transmission,
le dynamomètre de rotation du général Morin est resté
le type classique du genre à ressort. Mais son emploi
n'est convenable qu'autant qu'il s'agit de machines
légères marchant à grande vitesse. Il comprend un
arbre horizontal tournant sur deux paliers, lequel reçoit
trois poulies égales : l'une motrice calée sur l'arbre,
celle du milieu folle, et la troisième reliée à l'arbre par
l'intermédiaire d'une lame de ressort. C'est cette der-
nière qui reçoit la courroie de la machine-outil, dont
l'effort résistant est mesuré par les flexions du ressort
au moyen d'un enregistreur qui tourne avec une vitesse
proportionnelle à celle de la machine à expérimenter.
Avec les grandes vitesses l'action de la force centri-
fuge sur le ressort a pour tendance de le redresser dans
