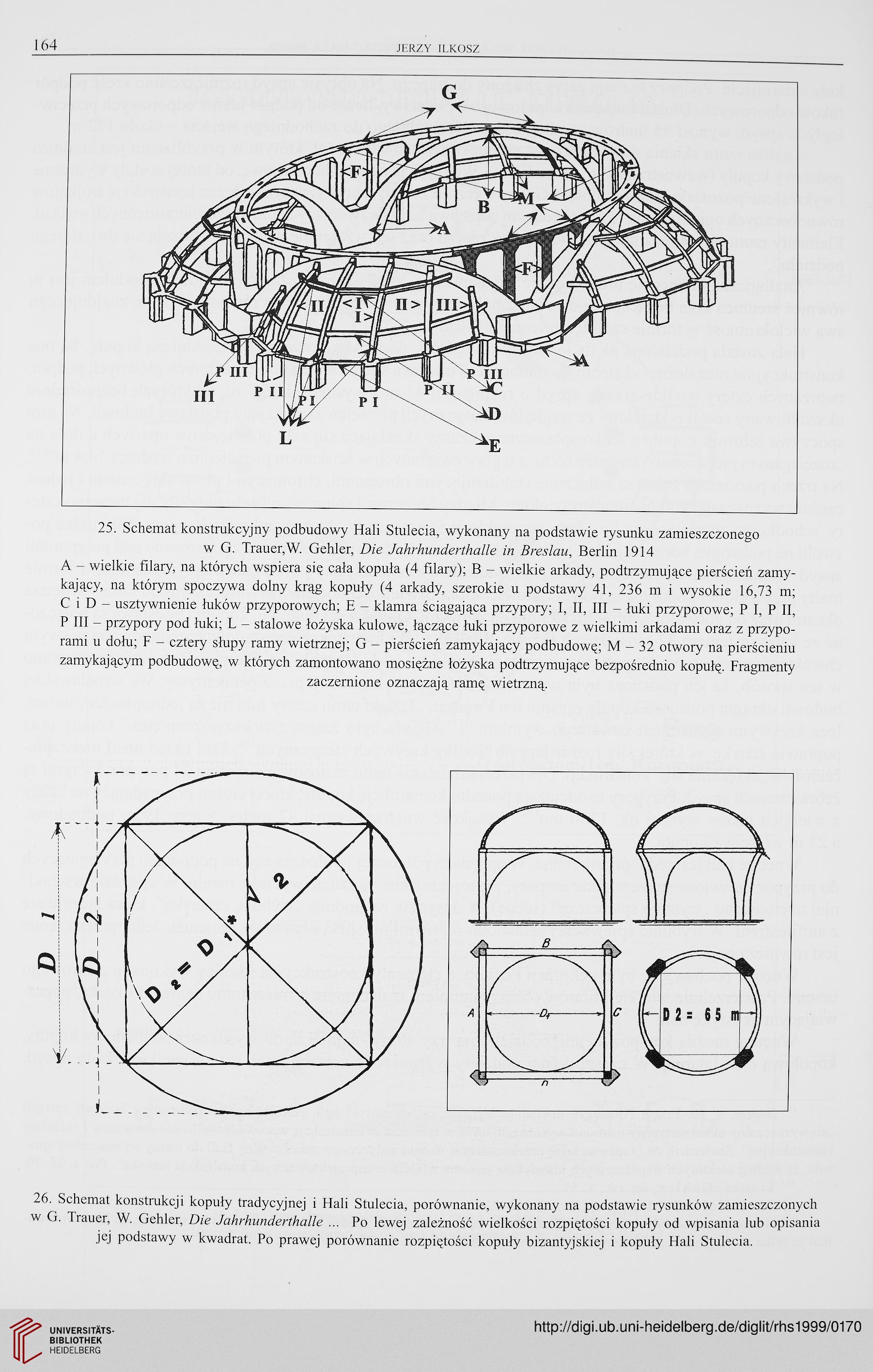

25. Schemat konstrukcyjny podbudowy Hali Stulecia, wykonany na podstawie rysunku zamieszczonego
w G. Trauer,W. Gehler, Die Jahrhunderthalle in Breslau, Berlin 1914
A - wielkie filary, na których wspiera się cała kopuła (4 filary); В - wielkie arkady, podtrzymujące pierścień zamy-
kający, na którym spoczywa dolny krąg kopuły (4 arkady, szerokie u podstawy 41, 236 m i wysokie 16,73 m;
С i D - usztywnienie łuków przyporowych; E - klamra ściągająca przypory; I, II, III - łuki przyporowe; P I, P II,
P III - przypory pod łuki; L - stalowe łożyska kulowe, łączące łuki przyporowe z wielkimi arkadami oraz z przypo-
rami u dołu; F - cztery słupy ramy wietrznej; G - pierścień zamykający podbudowę; M - 32 otwory na pierścieniu
zamykającym podbudowę, w których zamontowano mosiężne łożyska podtrzymujące bezpośrednio kopułę. Fragmenty

zaczernione oznaczają ramę wietrzną.

26. Schemat konstrukcji kopuły tradycyjnej i Hali Stulecia, porównanie, wykonany na podstawie rysunków zamieszczonych
w G. Trauer, W. Gehler, Die Jahrhunderthalle ... Po lewej zależność wielkości rozpiętości kopuły od wpisania lub opisania
jej podstawy w kwadrat. Po prawej porównanie rozpiętości kopuły bizantyjskiej i kopuły Hali Stulecia.
