Ausgehend von vorgegebenen Basiskurven in 2. B. parallel oder
schief liegenden Ebenen und vorgegebenen Leitkurven erfolgt
eine Verdichtung dieser Kurven zu einem dichten Netz von Ober-
flächenkurven. Es entsteht ein sogenanntes Drahtmodell nach
Bild 7.
y

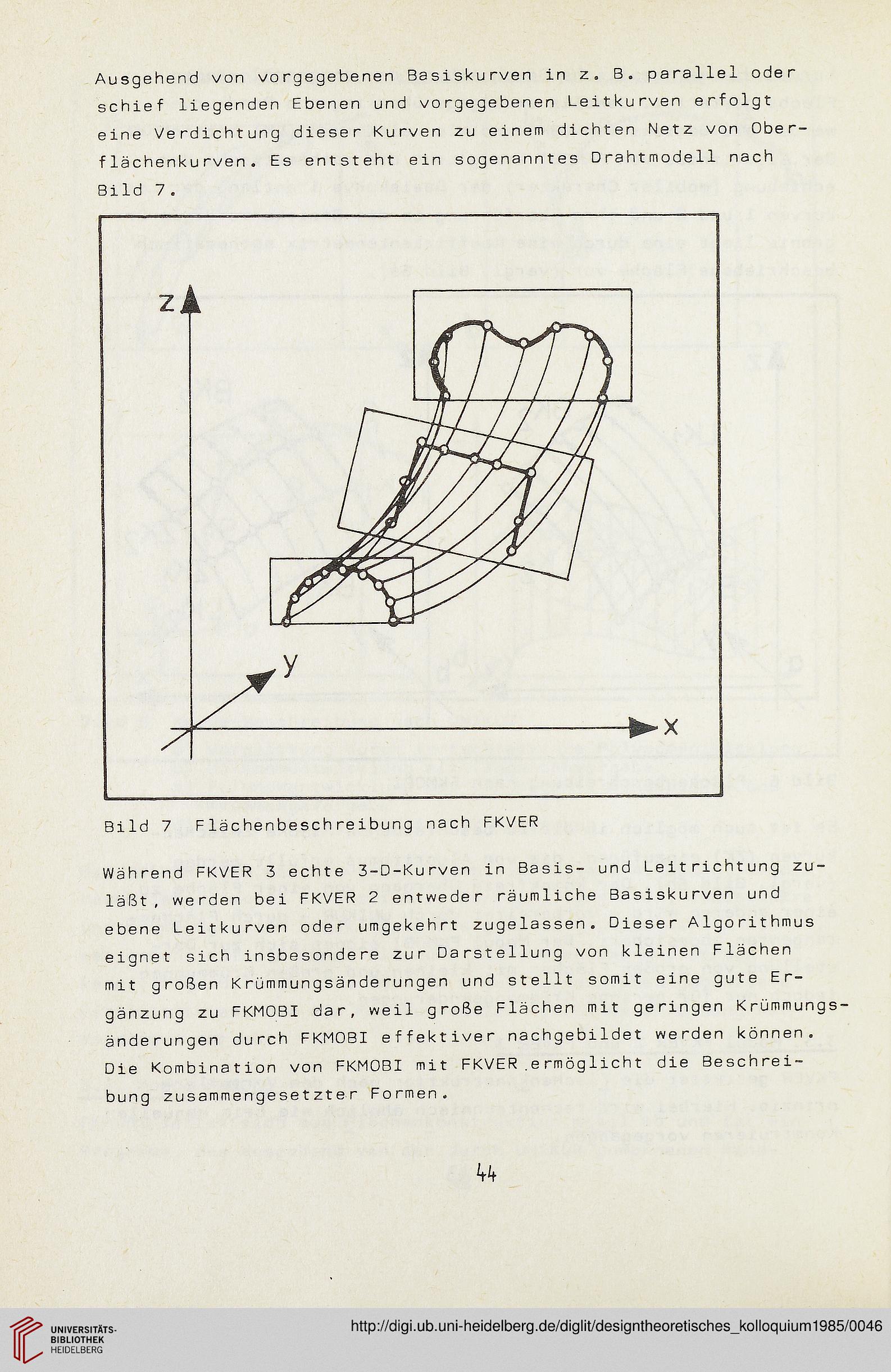

Bild 7 Flächenbeschreibung nach FKVER
Während FKVER 3 echte 3-D-Kurven in Basis- und Leitrichtung zu-
läßt, werden bei FKVER 2 entweder räumliche Basiskurven und
ebene Leitkurven oder umgekehrt zugelassen. Dieser Algorithmus
eignet sich insbesondere zur Darstellung von kleinen Flächen
mit großen Krümmungsänderungen und stellt somit eine gute Er-
gänzung zu FKMOBI dar, weil große Flächen mit geringen Krümmungs-
ände rungen durch FKMOBI effektiver nachgebildet werden können.
Die Kombina tion von FKMOBI mit FKVER .ermöglicht die Beschrei-
bung zusammengesetzter Formen.
