formen wie z. B. Falze, Sicken u. a. relativ problemlo3 ange-
schlossen werden. Das entspricht auch der natürlichen Vorgehens
weise des Konstrukteurs im herkömmlichen Konstruktionsprozeß.
3,5. Modul FGRAF
Durch FGRAF wird die Flächendarstellung qra fisch über Plotter
oder Bildschirm ermöglicht. Das erfolgt über eine Auflösung der
durch FKMOBI bzw. FKCOON gewonnenen Flächenkoeffizienten in be-
liebig dichte Punktnetze, was bei den Verteilermoduln bereits
vorliegt .
Mittels FGRAF können die darzustellenden Flächen gespiegelt, ge
dreht, transformiert und translatorisch behandelt werden. Die
Ausgabe der darzustellenden Fläche erfolgt mit dem Grafik-Modul
FGAUS. Beliebige Schnittdarstellungen können realisiert werden.

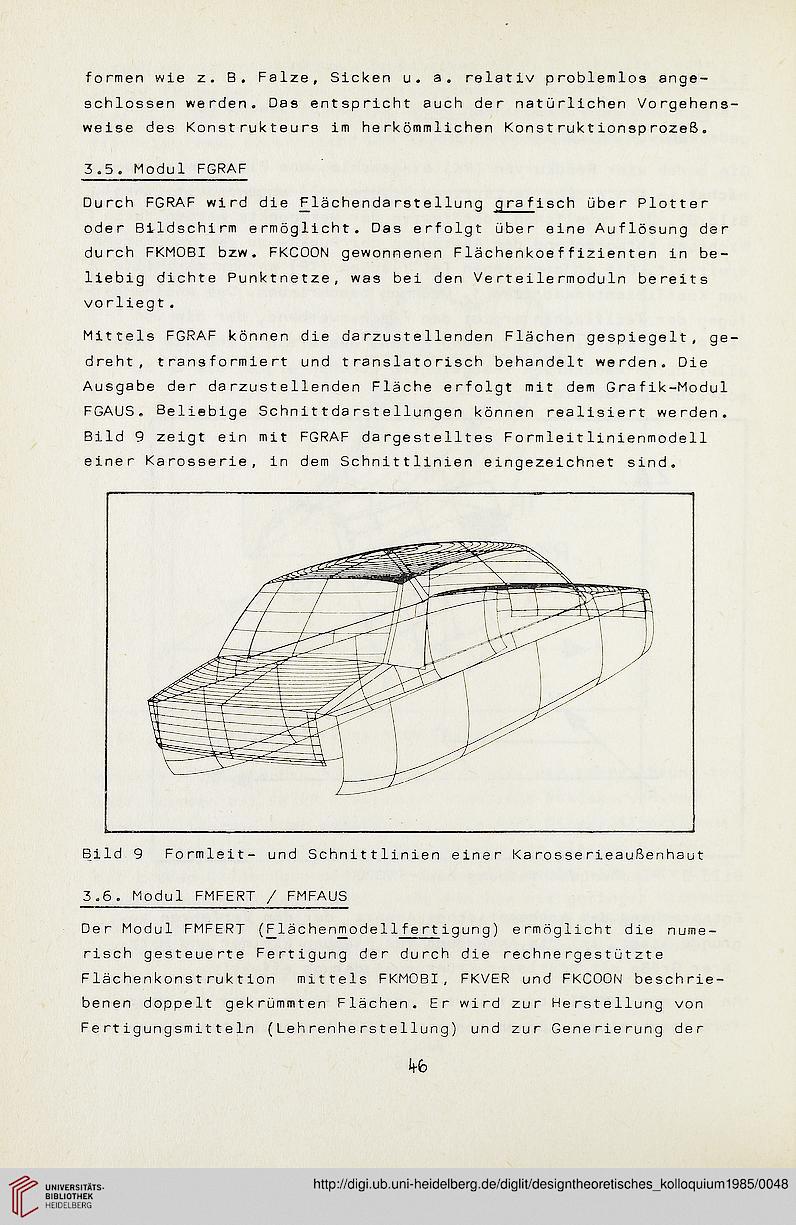

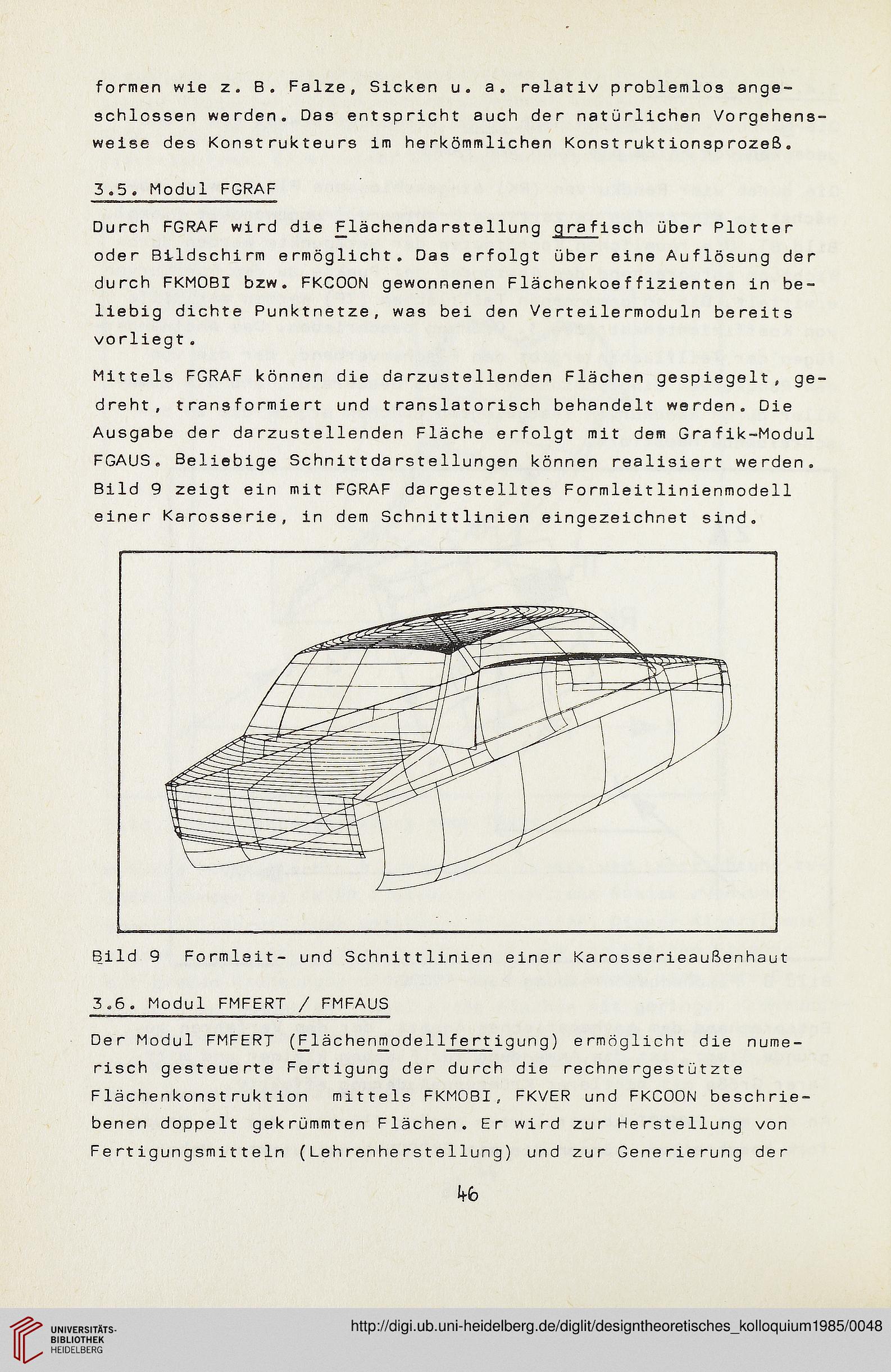

Bild 9 zeigt ein mit FGRAF dargestelltes Formleitlinienmodell
einer Karosserie, in dem Schnittlinien eingezeichnet sind.
3.6. Modul FMFERT / FMFAUS
Der Modul FMFERT (Flächenmodellfertiqunq) ermöglicht die nume-
risch gesteuerte Fertigung der durch die rechnergestützte
Flächenkonstruktion mittels FKMOBI, FKVER und FKCOON beschrie-
benen doppelt gekrümmten Flächen. Er wird zur Herstellung von
Fertigungsmitteln (Lehrenherstellung) und zur Generierung der
