BELEGUNG

Gitter mit Versatz köxmen mit dem System DEGOS 1.0 nicht gene-
riert werden, Da aber über die Bildbearbeitung die Motiv-Zustän-
de der Objekte des Typs FINA beliebig zu verändern sind, besteht
u.a. auch die Möglichkeit, damit einen Motiwersatz zu reali-
sieren.

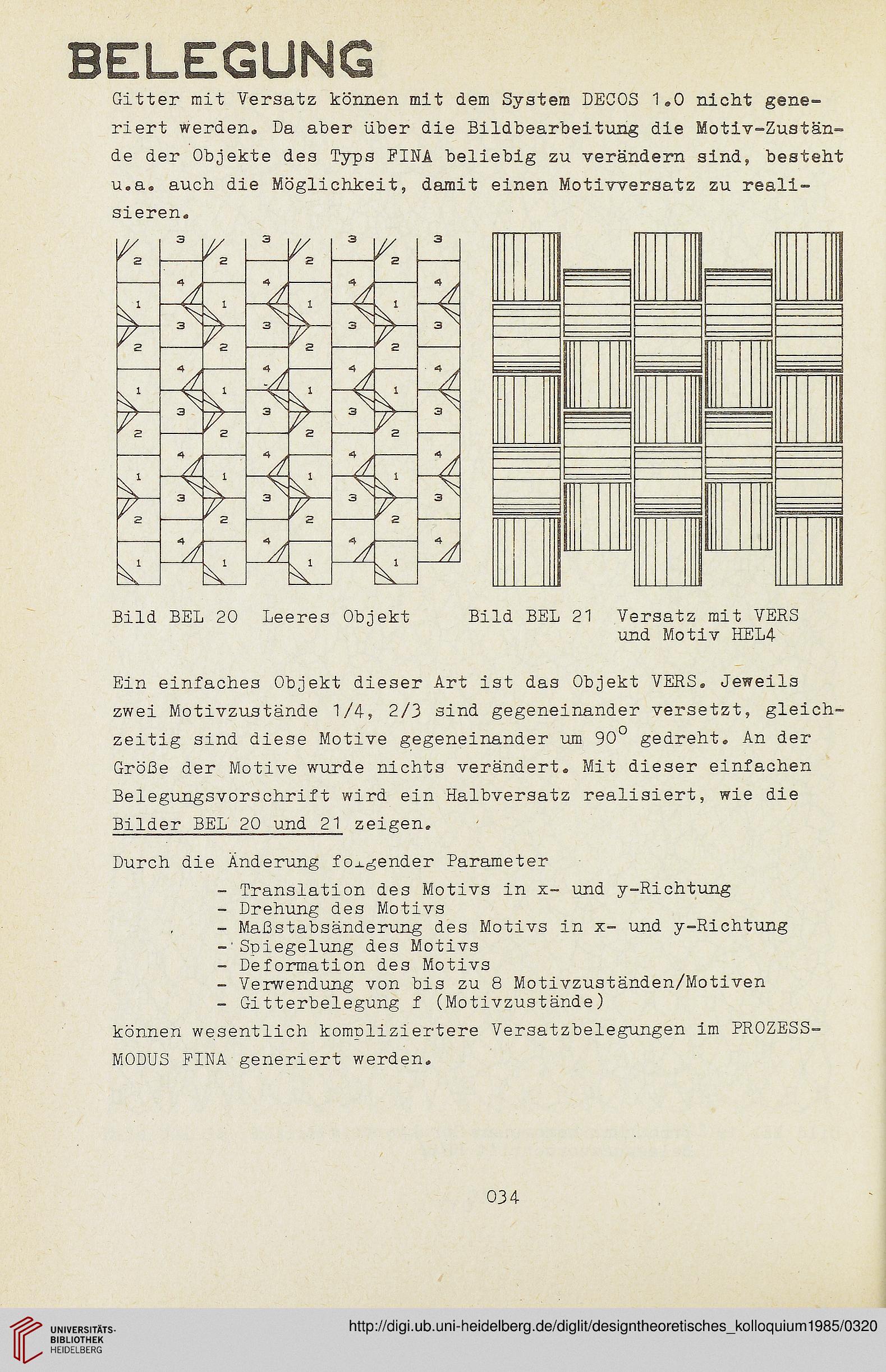

Bild BEL 20 Leeres Objekt Bild BEL 21 Versatz mit VERS

und Motiv HEL4

Ein einfaches Objekt dieser Art ist das Objekt VERS. Jeweils
zwei Motivzustände 1/4, 2/3 sind gegeneinander versetzt, gleich-
zeitig sind diese Motive gegeneinander um 90° gedreht. An der
Größe der Motive wurde nichts verändert. Mit dieser einfachen
Belegungsvorschrift wird ein Halbversatz realisiert, wie die
Bilder BBL 20 und 21 zeigen.

Durch die Änderung foj.gender Parameter

- Translation des Motivs in x- und y-Richtung

- Drehung des Motivs

- Maßstabsänderung des Motivs in x- und y-Richtung
-'Spiegelung des Motivs

- Deformation des Motivs

- Verwendung von bis zu 8 Motivzuständen/Motiven

- Gitterbelegung f (Motivzustände)

können wesentlich kompliziertere Ver3atzbelegungen im PROZESS-
MODUS PINA■generiert werden.

034
