RRPPORT

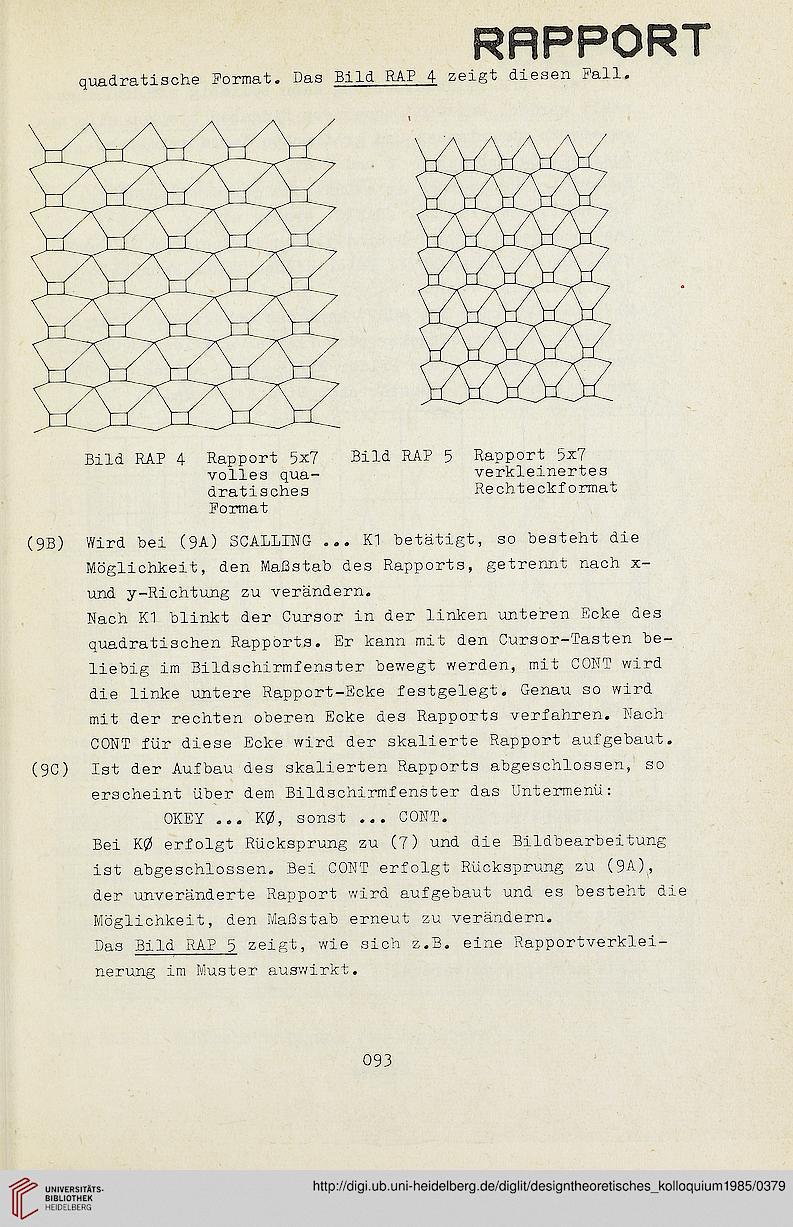

quadratische Pormat. Das Bild RAP 4 zeigt diesen Fall.
Bild RAP 4 Rapport 5x7 Bild RAP 5 Rapport 5x7
volles qua- verkleinertes
dratisches Rechteckformat
Format
(9B) Wird bei (9A) SCALLIRG ... K1 betätigt, so besteht die
Möglichkeit, den Maßstab des Rapports, getrennt nach x-
und y-Richtung zu verändern.
Rach K1 blinkt der Cursor in der linken unteren Ecke des
quadratischen Rapports. Er kann mit den Cursor-Tasten be-
liebig im Bildschirmfenster bewegt werden, mit CONT wird
die lihke untere Rapport-Ecke festgelegt. Genau so wird
mit der rechten oberen Ecke des Rapports verfahren. ilach
CONT für diese Ecke wird der skalierte Rapport aufgebaut.
(9C) Ist der Aufbau des skalierten Rapports abgeschlossen, so
erscheint über dem Bildschirmfenster das Untermenü:
OKEY ... K0, sonst ... CONT.
Bei K$S erfolgt Rücksprung zu (7) und die Bildbearbeitung
ist abgeschlossen. Bei CONT erfolgt Rücksprung zu (9A),
der unveränderte Rapport wird aufgebaut und es besteht die
Möglichkeit, den Maßstab erneut zu verändern.
Das Bild RAP 5 zeigt, wie sich z.B. eine Rapportverklei-
nerung im Muster auswirkt.
093
