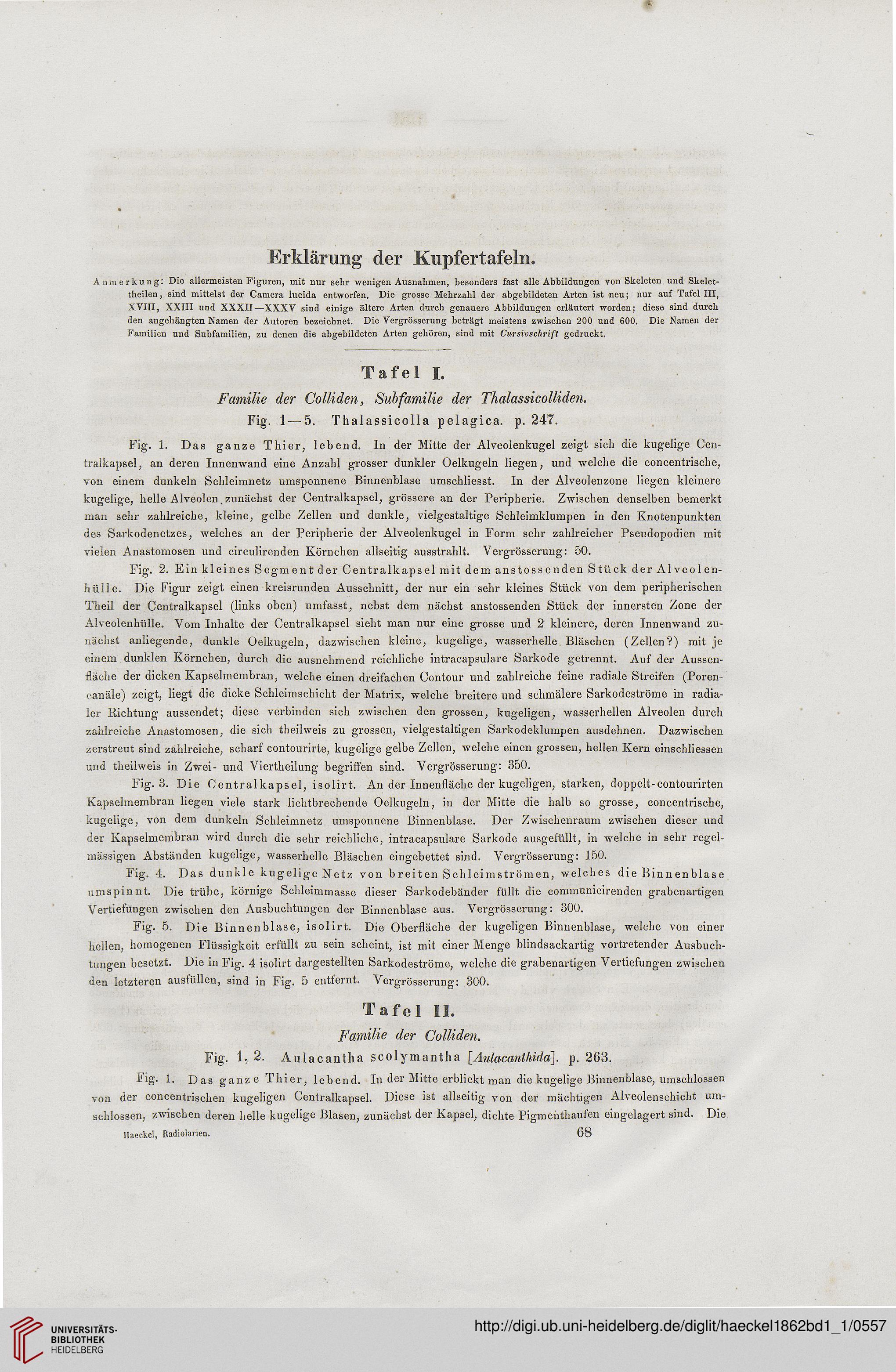

Erklärung der Kupfertafeln.
Anmerkung: Die allermeisten Figuren, mit nur sehr wenigen Ausnahmen, besonders fast alle Abbildungen von Skeleten und Skelet-
theilen, sind mittelst der Camera lucida entworfen. Die grosse Mehrzahl der abgehildeten Arten ist neu; nur auf Tafel III,
XVIII, XXIII und XXXII—XXXV sind einige ältere Arten durch genauere Abbildungen erläutert worden; diese sind durch
den angehängten Namen der Autoren bezeichnet. Die Vergrösserung beträgt meistens zwischen 200 und 600. Die Namen der
Familien und Subfamilien, zu denen die abgehildeten Arten gehören, sind mit Cursivschrift gedruckt.
Tafel I.
Familie der Colliden, Subfamilie der Thalassicolliden.
Fig. 1 — 5. Thalassicolla pelagica. p. 247.
Fig. 1. Das ganze Thier, lebend. In der Mitte der Alveolenkugel zeigt sieh die kugelige Cen-
tralkapsel, an deren Innenwand eine Anzahl grosser dunkler Oelkugeln liegen, und welche die concentrische,
von einem dunkeln Schleimnetz umsponnene Binnenblase umschliesst. In der Alveolenzone liegen kleinere
kugelige, helle Alveolen. zunächst der Centralkapsel, grössere an der Peripherie. Zwischen denselben bemerkt
mau sehr zahlreiche, kleine, gelbe Zellen und dunkle, vielgestaltige Schleimklumpen in den Knotenpunkten
des Sarkodenetzes, welches an der Peripherie der Alveolenkugel in Form sehr zahlreicher Pseudopodien mit
vielen Anastomosen und circulirenden Körnchen allseitig ausstrahlt. Vergrösserung: 50.
Fig. 2. Ein kleines Segment der Centralkapsel mit dem anstossenden Stück der Alveolen-
hülle. Die Figur zeigt einen kreisrunden Ausschnitt, der nur ein sehr kleines Stück von dem peripherischen
Theil der Centralkapsel (links oben) umfasst, nebst dem nächst anstossenden Stück der innersten Zone der
Alveolenhülle. Vom Inhalte der Centralkapsel sieht man nur eine grosse und 2 kleinere, deren Innenwand zu-
nächst anliegende, dunkle Oelkugeln, dazwischen kleine, kugelige, wasserhelle Bläschen (Zellen?) mit je
einem dunklen Körnchen, durch die ausnehmend reichliche intracapsuläre Sarkode getrennt. Auf der Aussen-
fläche der dicken Kapselmembran, welche einen dreifachen Contour und zahlreiche feine radiale Streifen (Poren-
canäle) zeigt, liegt die dicke Schleimschicht der Matrix, welche breitere und schmälere Sarkodeströme in radia-
ler Richtung aussendet; diese verbinden sich zwischen den grossen, kugeligen, wasserhellen Alveolen durch
zahlreiche Anastomosen, die sich theilweis zu grossen, vielgestaltigen Sarkodeklumpen ausdehnen. Dazwischen
zerstreut sind zahlreiche, scharf contourirte, kugelige gelbe Zellen, welche einen grossen, hellen Kern einschliessen
und theilweis in Zwei- und Viertheilung begriffen sind. Vergrösserung: 350.
Fig. 3. Die Oentralkapsel, isolirt. An der Innenfläche der kugeligen, starken, doppelt-contourirten
Kapselmembran liegen viele stark lichtbrechende Oelkugeln, in der Mitte die halb so grosse, concentrische,
kugelige, von dem dunkeln Schleimnetz umsponnene Binnenblase. Der Zwischenraum zwischen dieser und
der Kapselmembran wird durch die sehr reichliche, intracapsuläre Sarkode ausgefüllt, in welche in sehr regel-
mässigen Abständen kugelige, wasserhelle Bläschen eingebettet sind. Vergrösserung: 150.
Fig. 4. Das dunkle kugelige Netz von breiten Schleimströmen, welches die Binnenblase
umspinnt. Die trübe, körnige Schleimmasse dieser Sarkodebänder füllt die communicirenden grabenartigen
Vertiefungen zwischen den Ausbuchtungen der Binnenblase aus. Vergrösserung: 300.
Fig. 5. Die Binnenblase, isolirt. Die Oberfläche der kugeligen Binnenblase, welche von einer
hellen, homogenen Flüssigkeit erfüllt zu sein scheint, ist mit einer Menge blindsackartig vortretender Ausbuch-
tungen besetzt. Die in Fig. 4 isolirt dargestellten Sarkodeströme, welche die grabenartigen Vertiefungen zwischen
den letzteren austüllen, sind in Fig. 5 entfernt. Vergrösserung: 300.
Tafel II.
Familie der Colliden.
Fig. 1, 2. Aulacantha scolymantha [AulacanlhiAa]. p. 263.
Fig. 1. Das ganze Thier, lebend. In der Mitte erblickt man die kugelige Binnenblase, umschlossen
von der concentrischen kugeligen Centralkapsel. Diese ist allseitig von der mächtigen Alveolenschicht um-
schlossen, zwischen deren helle kugelige Blasen, zunächst der Kapsel, dichte Pigmenthaufen eingelagert sind. Die
Haeckel, Radiolarien. 68
