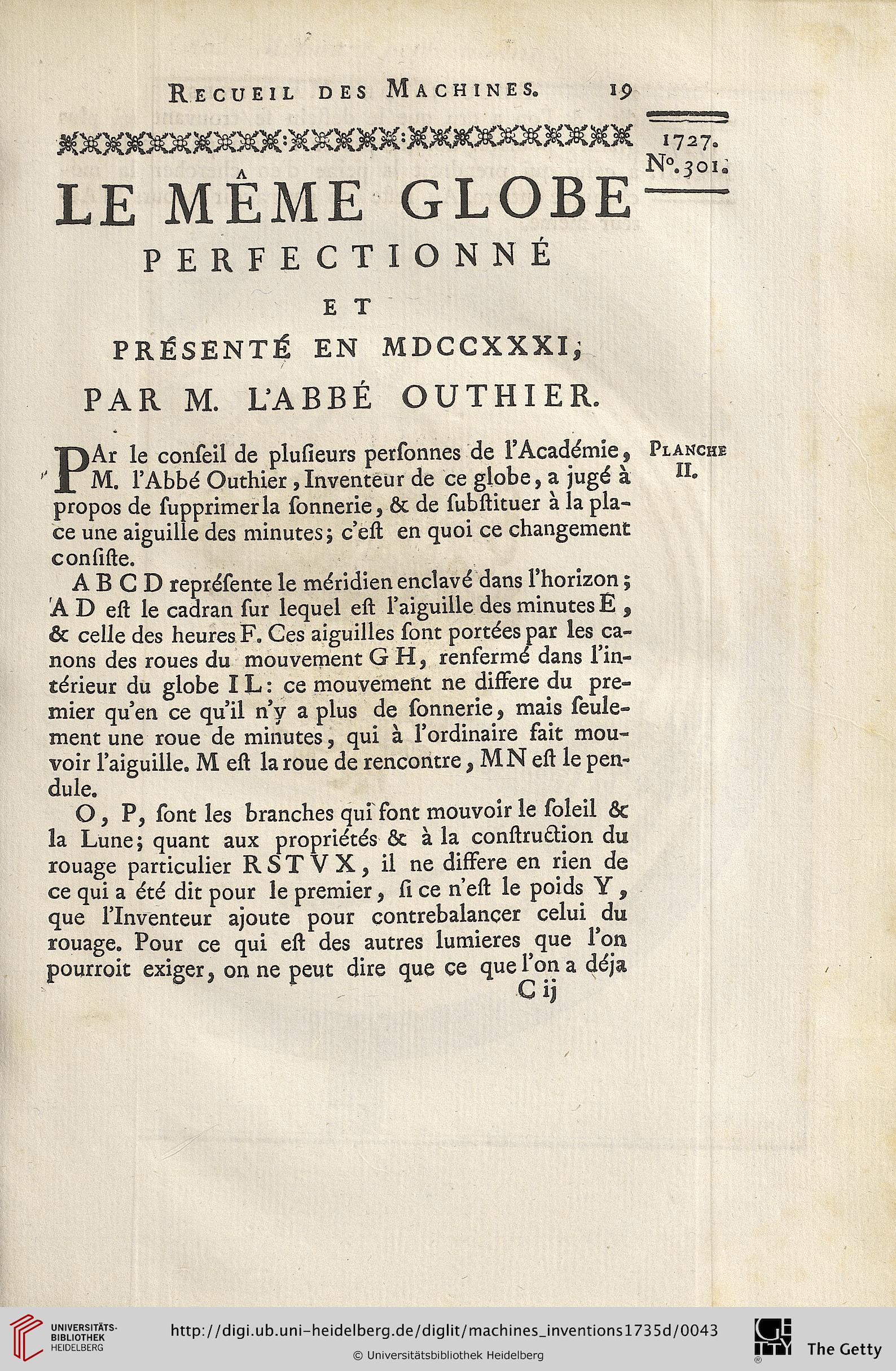

Recueil des Machines.
19
LE MÊME GLOBE
PERFECTIONNÉ
1727.
N°. 301,
E T
PRÉSENTÉ EN MDCCXXXI;
PAR M. LABBÉ OUTHIER.
PAr le conseil de plusieurs personnes de l’Académie 9
M. l’Abbé Outhier ,Inventeur de ce globe, a jugé à
propos de supprimerla sonnerie, & de substituer à la pla-
ce une aiguille des minutes ; c’est en quoi ce changement
consiste.
A B C D représente le méridienenclavé dans l’horizon ;
À D est le cadran sur lequel est l’aiguille desminutesE ,
ôc celle des heures F. Ces aiguilles sont portées par les ca-
nons des roues du mouvement GH, renfermé dans l’in-
térieur du globe IL : ce mouvement ne differe du pre-
mier qu’en ce qu’ii n’y a plus de sonnerie, mais seule-
ment une roue de minutes, qui à l’ordinaire fait mou-
voir l’aiguille. M est la roue de rencontre, MN est le pen-
dule.
O, P, sont les branches qui font mouvoir le soleil ôc
la Lune; quant aux propriétés Ôc à la construâion du
rouage particulier RSTVX, ii ne differe en rien de
ce qui a été dit pour le premier, si ce n’est le poids Y ,
que l’Inventeur ajoute pour contrebalancer celui du
rouage. Pour ce qui est des autres lumieres que l’on
pourroit exiger, on ne peut dire que ce quei’ona déja
Planche
