ÀPPROUVÉES PAR L’A CADÉMIE,
$3
XXXXXMXXMXXX«*MXXXMMMXXX 1728.'
N p.32i0
M O U

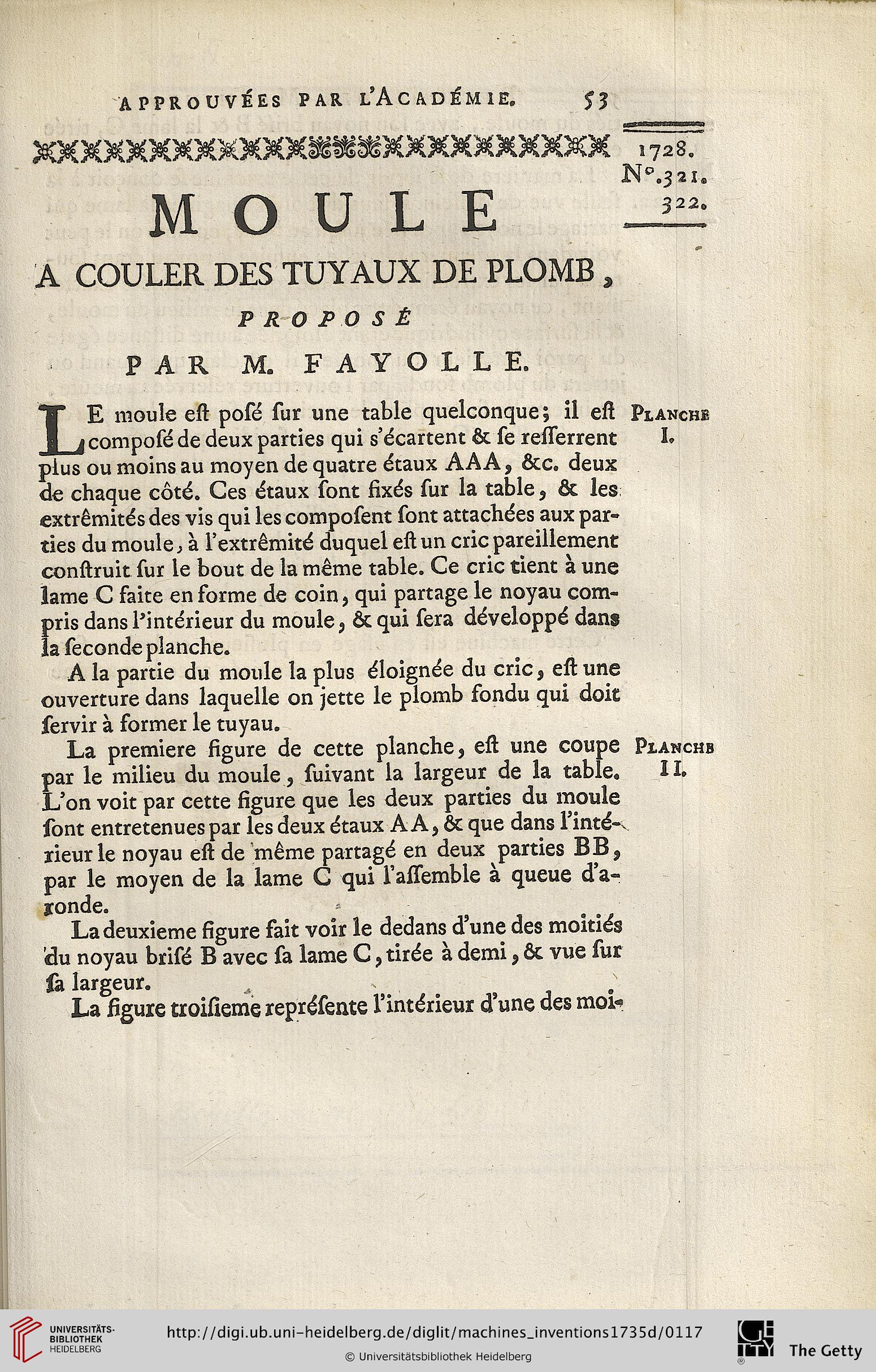

A COULER DES TUYAUX DE PLOMB,
P R O P O S É
PAR M. FAYOLLE.
LE moule est posé sur une table quelconque; ii est Planche
composé de deux parties qui s’écartent & se resserrent I.
pius ou moins au moyen de quatre dtaux AAA, &c. deux
de chaque côté. Ces étaux sont fixés sur la table, & les
extrêmités des vis qui les composent sont attachées aux par-
ties du moule, à sextrêmité duquel estun cric pareillement
construit sur le bout de la même table. Ce cric tient à une
lame C faite en forme de coin, qui partage le noyau com-
pris dans Pintérieur du moule, & qui sera développé dans
îa seconde planche.
A la partie du moule la plus éloignée du cric, est une
ouverture dans laquelle on jette le plomb fondu qui doit
servir à former le tuyau.
La premiere figure de cette planche, est une coupe Planchb
par le milieu du moule, suivant la largeur de la table. 11.
L’on voit par cette figure que les deux parties du moule
sont entretenues par les deux étaux A A, ôt que dans l’inté-v
rieur le noyau est de même partagé en deux parties BB,
par le moyen de la lame C qui i’astsemble à queue d’a-
iconde.
Ladeuxieme figure fait voir le dedans d’une des moitiés
’du noyau brisé B avec sa lame C, tirée à demi, ôt vue sur
sa largeur.
La figuxe troisieme représente l’intérieur d’une des moi^
L E
