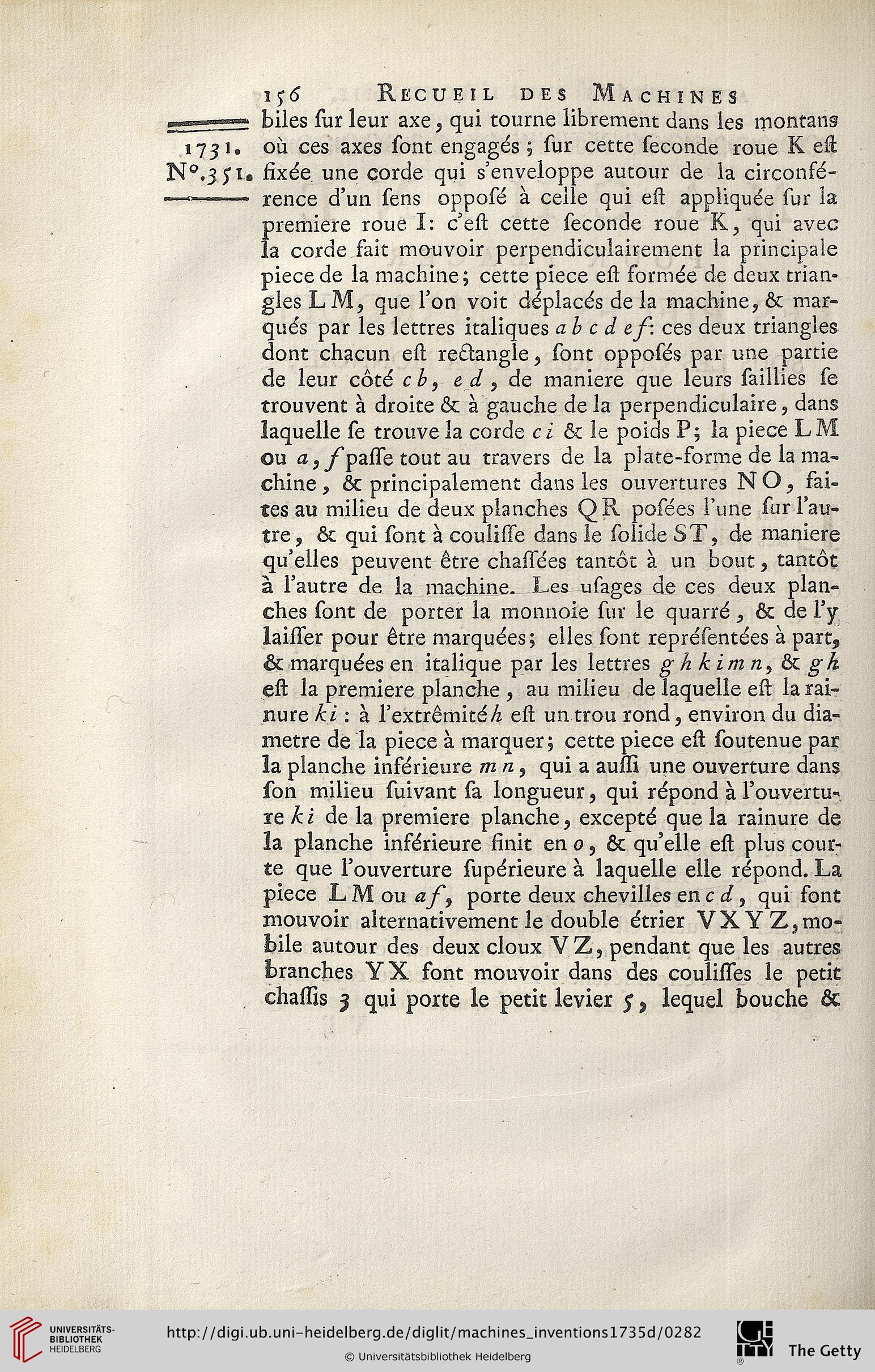

I $6 Recueil des Machines
biles sur leur axe, qui tourne librement dans les montans
1731. où ces axes sont engagés ; sur cette seconde roue K est
N°.3p. fixée une corde qui s’enveloppe autour de ia circonfé-
——- rence d’un sens opposé à ceile qui est appliquée sur îa
premiere roue I: c’est cette seconde roue K, qui avec
la corde fait mouvoir perpendiculairement la principale
piecede la machine; cette piece est formée de deux trian*
gies LM, que son voit déplacés de la machine, & mar-
qués par les lettres italiques ab c cL ef~ ces deux triangles
dont chacun est redangle, sont opposés par une partie
de leur côté cb, e d , de maniere que leurs sailiies se
trouvent à droite & à gauche de la perpendiculaire s dans
laquelle se trouve la corde ci & le poids P; la piece LM
ou a, f passe tout au travers ae la plate-forme de ia ma-
chine, & principalement dans les ouvertures NO, fai-
tes au milîeu de deux planches QR posées i’une sursau-
tre, & qui sont à coulisse dans le soiide ST, de maniere
qu’elles peuvent être chassees tantôt à un bout, tantôt
à i’autre de ia machine. Les usages de ces deux plan-
ches sont de porter ia monnoie sur le quarré, & de i’y
laissser pour être marquées; eües sont représentées à part*
& marquées en italique par les îettres g h k im /z, & gh
efl: ia premiere planche , au milieu de laqueüe est ia rai-
nure ki : à l’extrêmitéh eft un trou rond, environ du dia-
metre de la piece à marquer; cette piece ess: soutenue par
la planche inférieure m n, qui a aussi une ouverture dans
son miiieu suivant sa longueur, qui répond à Fouvertu-
xe ki de la premiere planche, excepté que la rainure de
la planche inférieure finit en 0, ôt qu’elle est plus cour-
te que i’ouverture supérieure à laquelle elle répond. La
piece L M ou af9 porte deux chevilles en c d, qui font
mouvoir alternativement le double étrier VXYZ,mo-
bile autour des deux cloux VZ, pendant que les autres
branches YX font mouvoir dans des coulisses ie petit
chassis 3 qui porte le petit levier y 9 lequel bouche ôc
