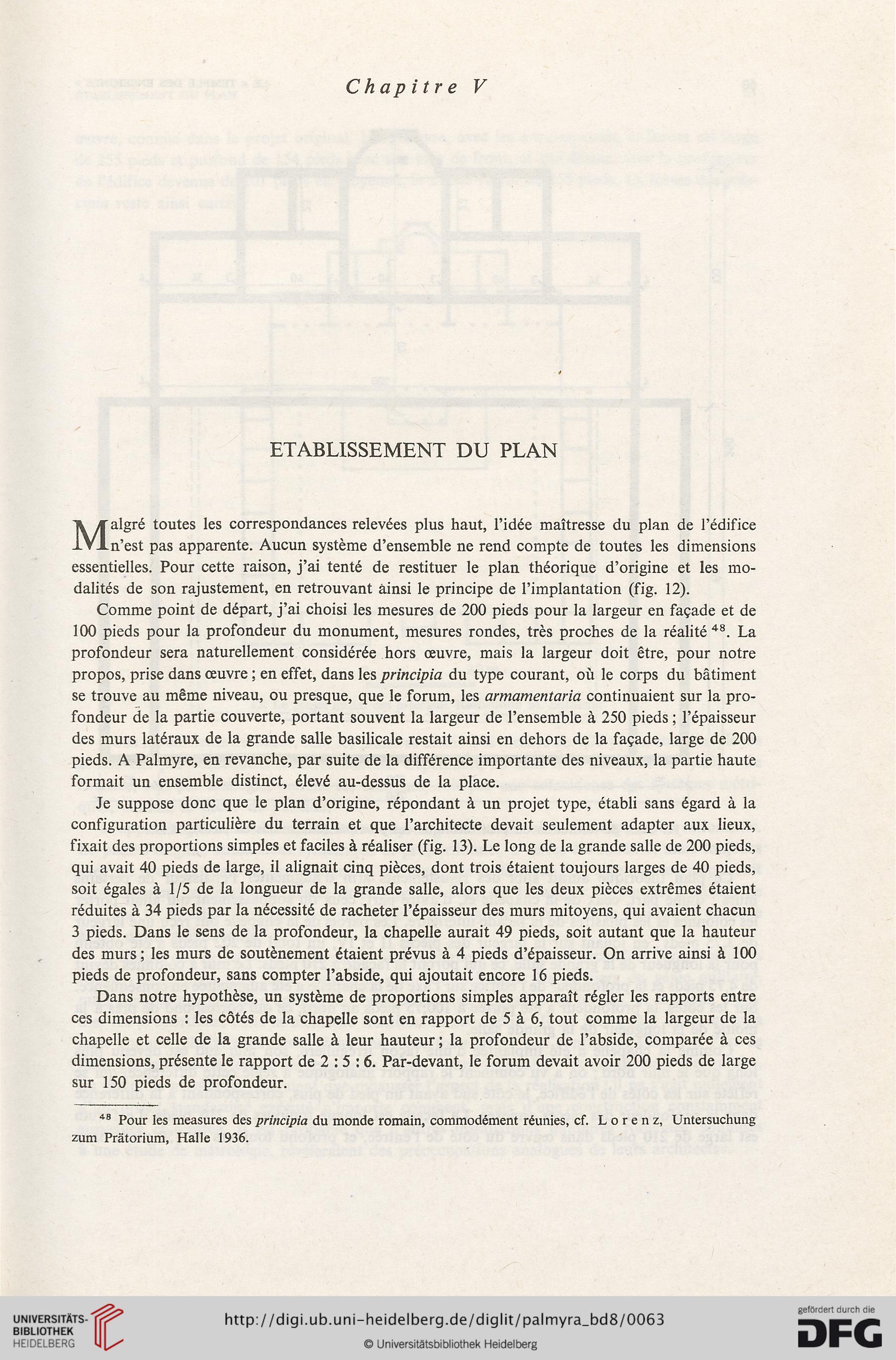

Chapitre V
ETABLISSEMENT DU PLAN
de l’édifice
dimensions
et les mo-
dalités de son rajustement, en retrouvant ainsi le principe de l’implantation (fig. 12).
Comme point de départ, j’ai choisi les mesures de 200 pieds pour la largeur en façade et de
100 pieds pour la profondeur du monument, mesures rondes, très proches de la réalité 48. La
profondeur sera naturellement considérée hors œuvre, mais la largeur doit être, pour notre
propos, prise dans œuvre ; en effet, dans les principia du type courant, où le corps du bâtiment
se trouve au même niveau, ou presque, que le forum, les armamentaria continuaient sur la pro-
fondeur de la partie couverte, portant souvent la largeur de l’ensemble à 250 pieds ; l’épaisseur
des murs latéraux de la grande salle basilicale restait ainsi en dehors de la façade, large de 200
pieds. A Palmyre, en revanche, par suite de la différence importante des niveaux, la partie haute
formait un ensemble distinct, élevé au-dessus de la place.
Je suppose donc que le plan d’origine, répondant à un projet type, établi sans égard à la
configuration particulière du terrain et que l’architecte devait seulement adapter aux lieux,
fixait des proportions simples et faciles à réaliser (fig. 13). Le long de la grande salle de 200 pieds,
qui avait 40 pieds de large, il alignait cinq pièces, dont trois étaient toujours larges de 40 pieds,
soit égales à 1/5 de la longueur de la grande salle, alors que les deux pièces extrêmes étaient
réduites à 34 pieds par la nécessité de racheter l’épaisseur des murs mitoyens, qui avaient chacun
3 pieds. Dans le sens de la profondeur, la chapelle aurait 49 pieds, soit autant que la hauteur
des murs; les murs de soutènement étaient prévus à 4 pieds d’épaisseur. On arrive ainsi à 100
pieds de profondeur, sans compter l’abside, qui ajoutait encore 16 pieds.
Dans notre hypothèse, un système de proportions simples apparaît régler les rapports entre
ces dimensions : les côtés de la chapelle sont en rapport de 5 à 6, tout comme la largeur de la
chapelle et celle de la grande salle à leur hauteur ; la profondeur de l’abside, comparée à ces
dimensions, présente le rapport de 2 :5 :6. Par-devant, le forum devait avoir 200 pieds de large
sur 150 pieds de profondeur.
48 Pour les measures des principia du monde romain, commodément réunies, cf. Lorenz, Untersuchung
zum Prâtorium, Halle 1936.
Malgré toutes les correspondances relevées plus haut, l’idée maîtresse du plan
n’est pas apparente. Aucun système d’ensemble ne rend compte de toutes les
essentielles. Pour cette raison, j’ai tenté de restituer le plan théorique d’origine
ETABLISSEMENT DU PLAN
de l’édifice
dimensions
et les mo-
dalités de son rajustement, en retrouvant ainsi le principe de l’implantation (fig. 12).
Comme point de départ, j’ai choisi les mesures de 200 pieds pour la largeur en façade et de
100 pieds pour la profondeur du monument, mesures rondes, très proches de la réalité 48. La
profondeur sera naturellement considérée hors œuvre, mais la largeur doit être, pour notre
propos, prise dans œuvre ; en effet, dans les principia du type courant, où le corps du bâtiment
se trouve au même niveau, ou presque, que le forum, les armamentaria continuaient sur la pro-
fondeur de la partie couverte, portant souvent la largeur de l’ensemble à 250 pieds ; l’épaisseur
des murs latéraux de la grande salle basilicale restait ainsi en dehors de la façade, large de 200
pieds. A Palmyre, en revanche, par suite de la différence importante des niveaux, la partie haute
formait un ensemble distinct, élevé au-dessus de la place.
Je suppose donc que le plan d’origine, répondant à un projet type, établi sans égard à la
configuration particulière du terrain et que l’architecte devait seulement adapter aux lieux,
fixait des proportions simples et faciles à réaliser (fig. 13). Le long de la grande salle de 200 pieds,
qui avait 40 pieds de large, il alignait cinq pièces, dont trois étaient toujours larges de 40 pieds,
soit égales à 1/5 de la longueur de la grande salle, alors que les deux pièces extrêmes étaient
réduites à 34 pieds par la nécessité de racheter l’épaisseur des murs mitoyens, qui avaient chacun
3 pieds. Dans le sens de la profondeur, la chapelle aurait 49 pieds, soit autant que la hauteur
des murs; les murs de soutènement étaient prévus à 4 pieds d’épaisseur. On arrive ainsi à 100
pieds de profondeur, sans compter l’abside, qui ajoutait encore 16 pieds.
Dans notre hypothèse, un système de proportions simples apparaît régler les rapports entre
ces dimensions : les côtés de la chapelle sont en rapport de 5 à 6, tout comme la largeur de la
chapelle et celle de la grande salle à leur hauteur ; la profondeur de l’abside, comparée à ces
dimensions, présente le rapport de 2 :5 :6. Par-devant, le forum devait avoir 200 pieds de large
sur 150 pieds de profondeur.
48 Pour les measures des principia du monde romain, commodément réunies, cf. Lorenz, Untersuchung
zum Prâtorium, Halle 1936.
Malgré toutes les correspondances relevées plus haut, l’idée maîtresse du plan
n’est pas apparente. Aucun système d’ensemble ne rend compte de toutes les
essentielles. Pour cette raison, j’ai tenté de restituer le plan théorique d’origine
