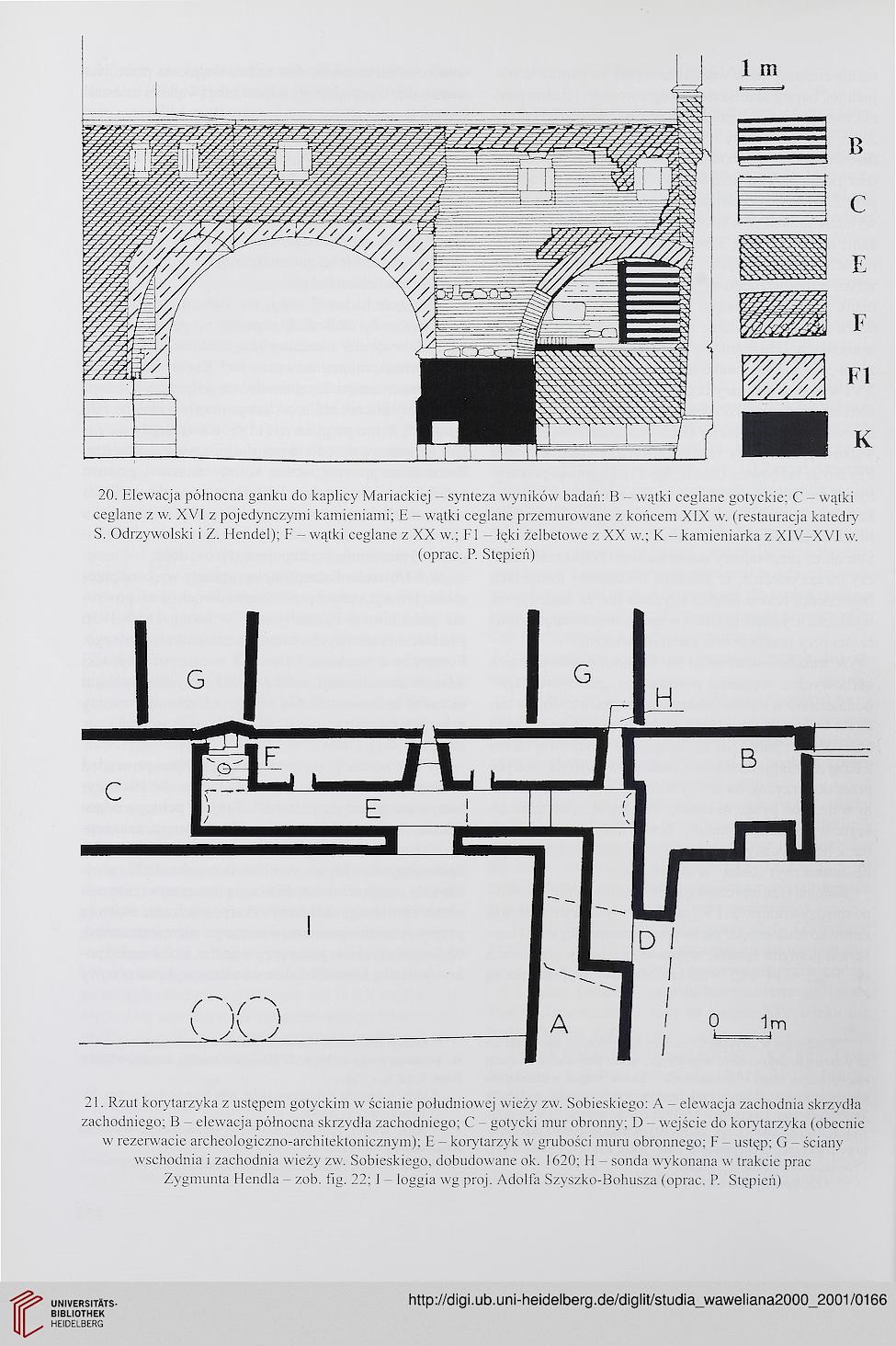

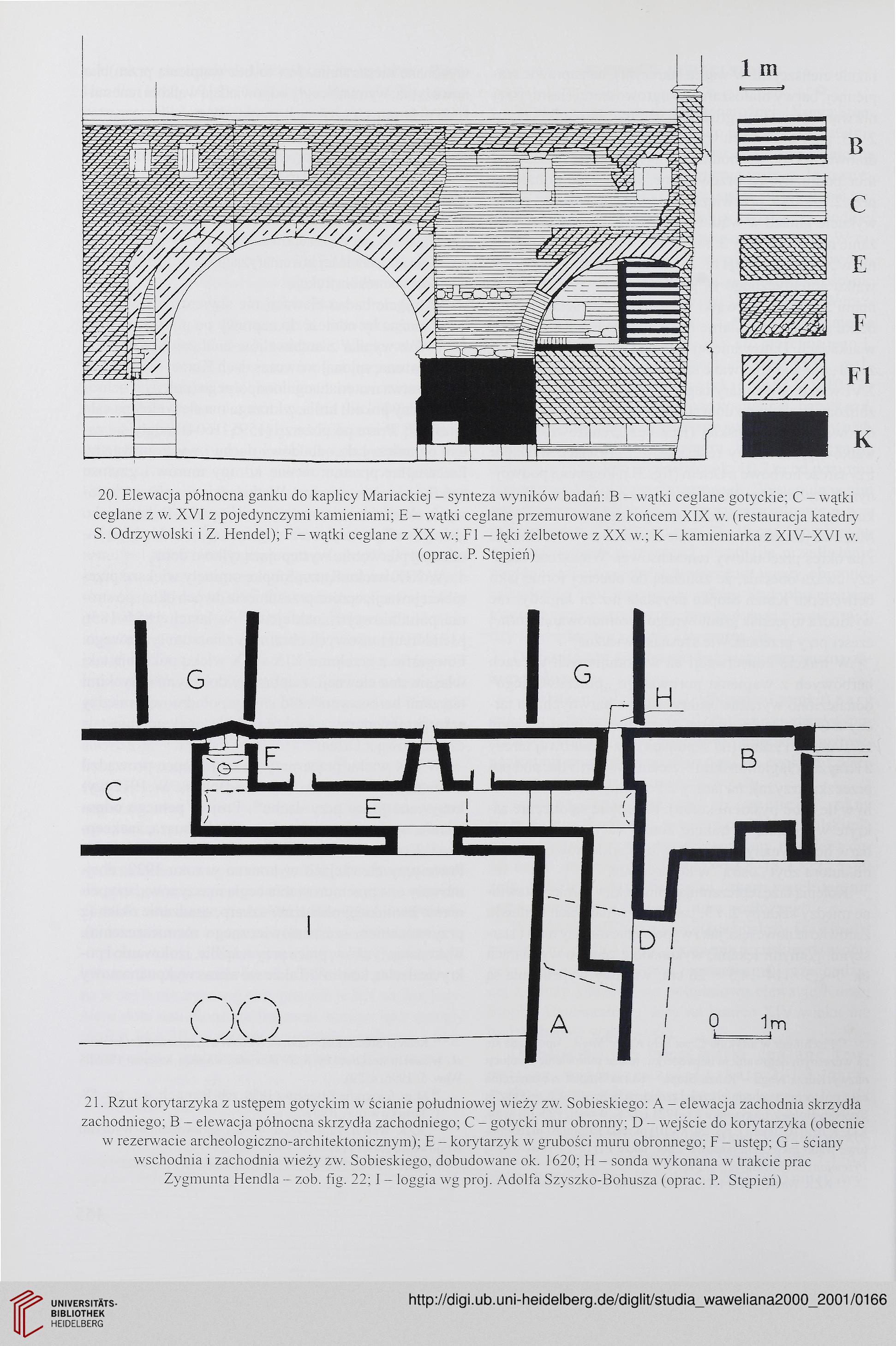

20. Elewacja północna ganku do kaplicy Mariackiej - synteza wyników badań: B - wątki ceglane gotyckie; C - wątki
ceglane z w. XVI z pojedynczymi kamieniami; E - wątki ceglane przemurowane z końcem XIX w. (restauracja katedry
S. Odrzywolski i Z. Elendel); F - wątki ceglane z XX w.; FI - lęki żelbetowe z XX w.; K - kamieniarka z XIV-XVI w.
(oprać. P. Stępień)
21. Rzut korytarzyka z ustępem gotyckim w ścianie południowej wieży zw. Sobieskiego: A - elewacja zachodnia skrzydła
zachodniego; B - elewacja północna skrzydła zachodniego; C - gotycki mur obronny; D - wejście do korytarzyka (obecnie
w rezerwacie archeologiczno-architektonicznym); E - korytarzyk w grubości muru obronnego; F - ustęp: G - ściany
wschodnia i zachodnia wieży zw. Sobieskiego, dobudowane ok. 1620; H - sonda wykonana w trakcie prac
Zygmunta Flendla - zob. fig. 22; 1 - loggia wg proj. Adolfa Szyszko-Bohusza (oprać. P. Stępień)
ceglane z w. XVI z pojedynczymi kamieniami; E - wątki ceglane przemurowane z końcem XIX w. (restauracja katedry
S. Odrzywolski i Z. Elendel); F - wątki ceglane z XX w.; FI - lęki żelbetowe z XX w.; K - kamieniarka z XIV-XVI w.
(oprać. P. Stępień)
21. Rzut korytarzyka z ustępem gotyckim w ścianie południowej wieży zw. Sobieskiego: A - elewacja zachodnia skrzydła
zachodniego; B - elewacja północna skrzydła zachodniego; C - gotycki mur obronny; D - wejście do korytarzyka (obecnie
w rezerwacie archeologiczno-architektonicznym); E - korytarzyk w grubości muru obronnego; F - ustęp: G - ściany
wschodnia i zachodnia wieży zw. Sobieskiego, dobudowane ok. 1620; H - sonda wykonana w trakcie prac
Zygmunta Flendla - zob. fig. 22; 1 - loggia wg proj. Adolfa Szyszko-Bohusza (oprać. P. Stępień)
