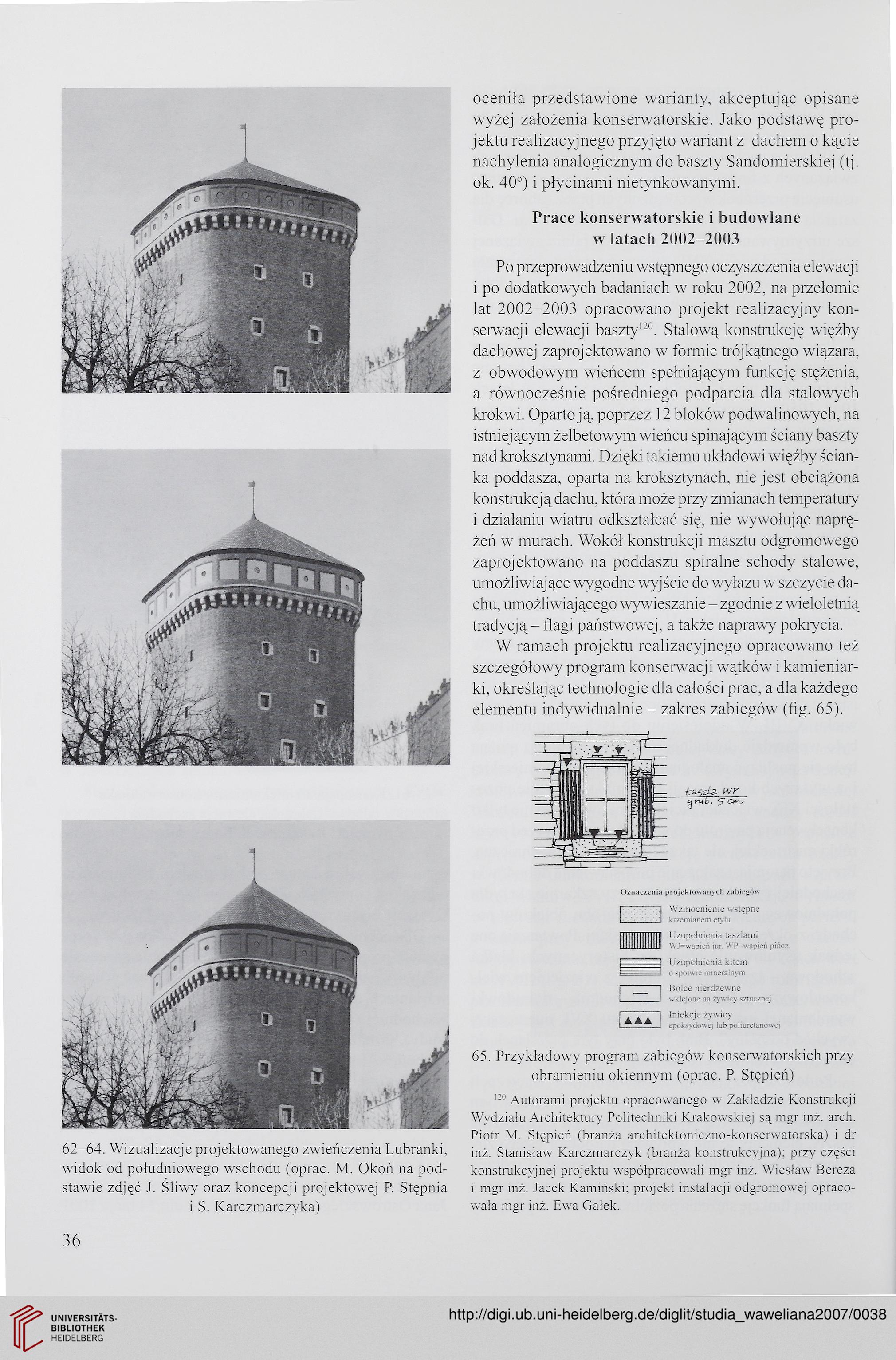

62-64. Wizualizacje projektowanego zwieńczenia Lubranki,
widok od południowego wschodu (oprać. M. Okoń na pod-
stawie zdjęć J. Śliwy oraz koncepcji projektowej P. Stępnia
i S. Karczmarczyka)

oceniła przedstawione warianty, akceptując opisane
wyżej założenia konserwatorskie. Jako podstawę pro-
jektu realizacyjnego przyjęto wariant z dachem o kącie
nachylenia analogicznym do baszty Sandomierskiej (tj.
ok. 40°) i płycinami nietynkowanymi.

Prace konserwatorskie i budowlane
w latach 2002-2003

Po przeprowadzeniu wstępnego oczyszczenia elewacji
i po dodatkowych badaniach w roku 2002, na przełomie
lat 2002-2003 opracowano projekt realizacyjny kon-
serwacji elewacji baszty120. Stalową konstrukcję więźby
dachowej zaprojektowano w formie trójkątnego wiązara,
z obwodowym wieńcem spełniającym funkcję stężenia,
a równocześnie pośredniego podparcia dla stalowych
krokwi. Oparto ją, poprzez 12 bloków podwalinowych, na
istniejącym żelbetowym wieńcu spinającym ściany baszty
nad kroksztynami. Dzięki takiemu układowi więźby ścian-
ka poddasza, oparta na kroksztynach, nie jest obciążona
konstrukcją dachu, która może przy zmianach temperatury
i działaniu wiatru odkształcać się, nie wywołując naprę-
żeń w murach. Wokół konstrukcji masztu odgromowego
zaprojektowano na poddaszu spiralne schody stalowe,
umożliwiające wygodne wyjście do wyłazu w szczycie da-
chu, umożliwiającego wywieszanie - zgodnie z wieloletnią
tradycją - flagi państwowej, a także naprawy pokrycia.

W ramach projektu realizacyjnego opracowano też
szczegółowy program konserwacji wątków i kamieniar-
ki, określając technologie dla całości prac, a dla każdego
elementu indywidualnie - zakres zabiegów (fig. 65).

Oznaczenia projektowanych zabiegów

~| Wzmocnienie wstępne
J krzemianem etylu

1 Uzupełnienia taszlami
I WJ=wapień jur. WP=wapień pińcz.

Uzupełnienia kitem
o spoiwie mineralnym

Bolce nierdzewne
wklejone na ży w icy sztucznej

. . . 1 Iniekcje żywicy

_

65. Przykładowy program zabiegów konserwatorskich przy
obramieniu okiennym (oprać. P. Stępień)

120 Autorami projektu opracowanego w Zakładzie Konstrukcji
Wydziału Architektury Politechniki Krakowskiej sa^ mgr inż. arch.
Piotr M. Stępień (branża architektoniczno-konserwatorska) i dr
inż. Stanisław Karczmarczyk (branża konstrukcyjna); przy części
konstmkcyjnej projektu współpracowali mgr inż. Wiesław Bereza
i mgr inż. Jacek Kamiński; projekt instalacji odgromowej opraco-
wała mgr inż. Ewa Gałek.
