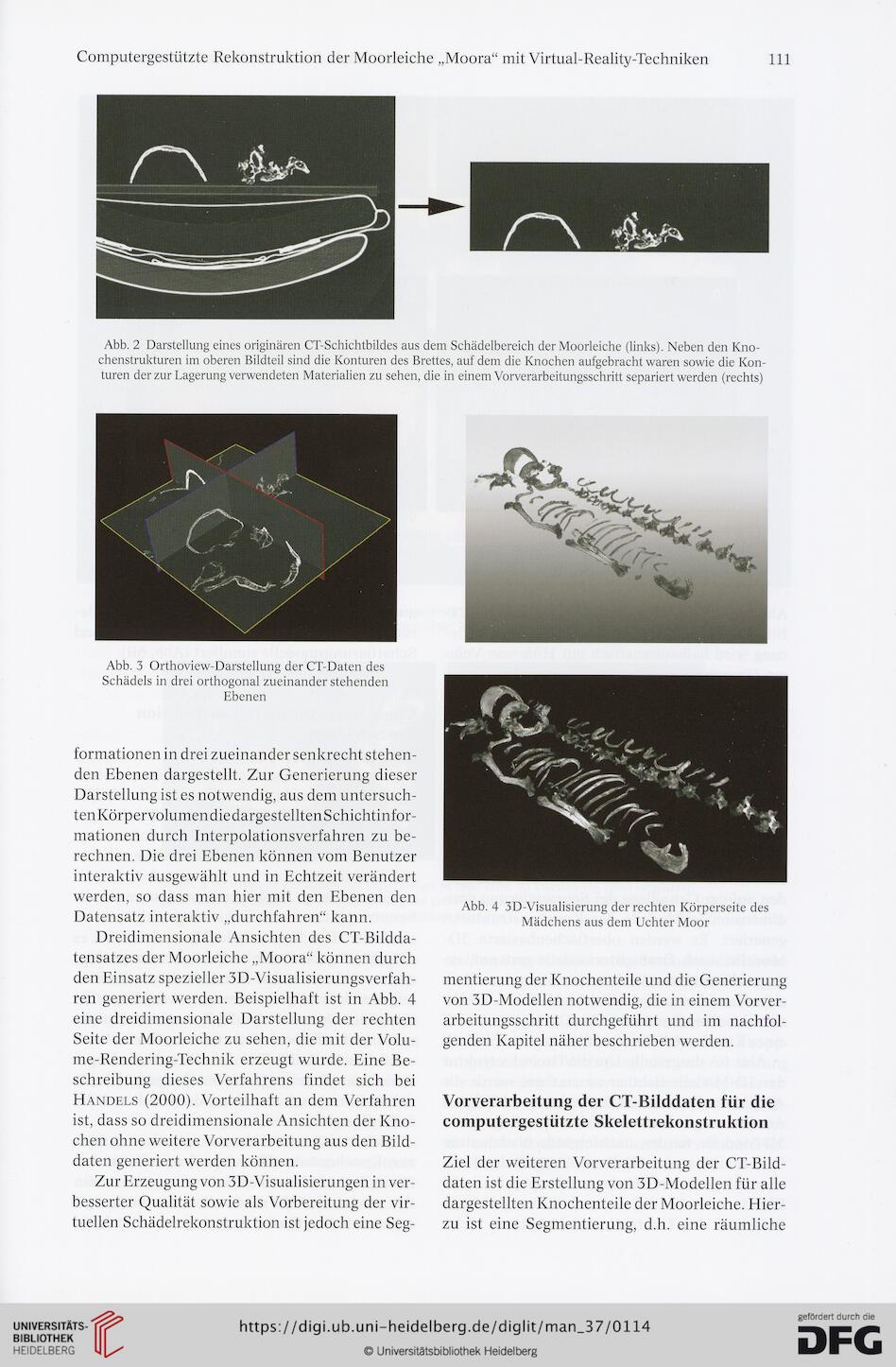

Computergestützte Rekonstruktion der Moorleiche „Moora“ mit Virtual-Reality-Techniken
111
Abb. 2 Darstellung eines originären CT-Schichtbildes aus dem Schädelbereich der Moorleiche (links). Neben den Kno-
chenstrukturen im oberen Bildteil sind die Konturen des Brettes, auf dem die Knochen aufgebracht waren sowie die Kon-
turen der zur Lagerung verwendeten Materialien zu sehen, die in einem Vorverarbeitungsschritt separiert werden (rechts)
Abb. 3 Orthoview-Darstellung der CT-Daten des
Schädels in drei orthogonal zueinander stehenden
Ebenen
formationen in drei zueinander senkrecht stehen-
den Ebenen dargestellt. Zur Generierung dieser
Darstellung ist es notwendig, aus dem untersuch-
tenKörpervolumendiedargestellten Schichtinfor-
mationen durch Interpolationsverfahren zu be-
rechnen. Die drei Ebenen können vom Benutzer
interaktiv ausgewählt und in Echtzeit verändert
werden, so dass man hier mit den Ebenen den
Datensatz interaktiv „durchfahren“ kann.
Dreidimensionale Ansichten des CT-Bildda-
tensatzes der Moorleiche „Moora“ können durch
den Einsatz spezieller 3D-Visualisierungsverfah-
ren generiert werden. Beispielhaft ist in Abb. 4
eine dreidimensionale Darstellung der rechten
Seite der Moorleiche zu sehen, die mit der Volu-
me-Rendering-Technik erzeugt wurde. Eine Be-
schreibung dieses Verfahrens findet sich bei
Handels (2000). Vorteilhaft an dem Verfahren
ist, dass so dreidimensionale Ansichten der Kno-
chen ohne weitere Vorverarbeitung aus den Bild-
daten generiert werden können.
Zur Erzeugung von 3D-Visualisierungen in ver-
besserter Qualität sowie als Vorbereitung der vir-
tuellen Schädelrekonstruktion ist jedoch eine Seg-
Abb. 4 3D-Visualisierung der rechten Körperseite des
Mädchens aus dem Uchter Moor
mentierung der Knochenteile und die Generierung
von 3D-Modellen notwendig, die in einem Vorver-
arbeitungsschritt durchgeführt und im nachfol-
genden Kapitel näher beschrieben werden.
Vorverarbeitung der CT-Bilddaten für die
computergestützte Skelettrekonstruktion
Ziel der weiteren Vorverarbeitung der CT-Bild-
daten ist die Erstellung von 3D-Modellen für alle
dargestellten Knochenteile der Moorleiche. Hier-
zu ist eine Segmentierung, d.h. eine räumliche
