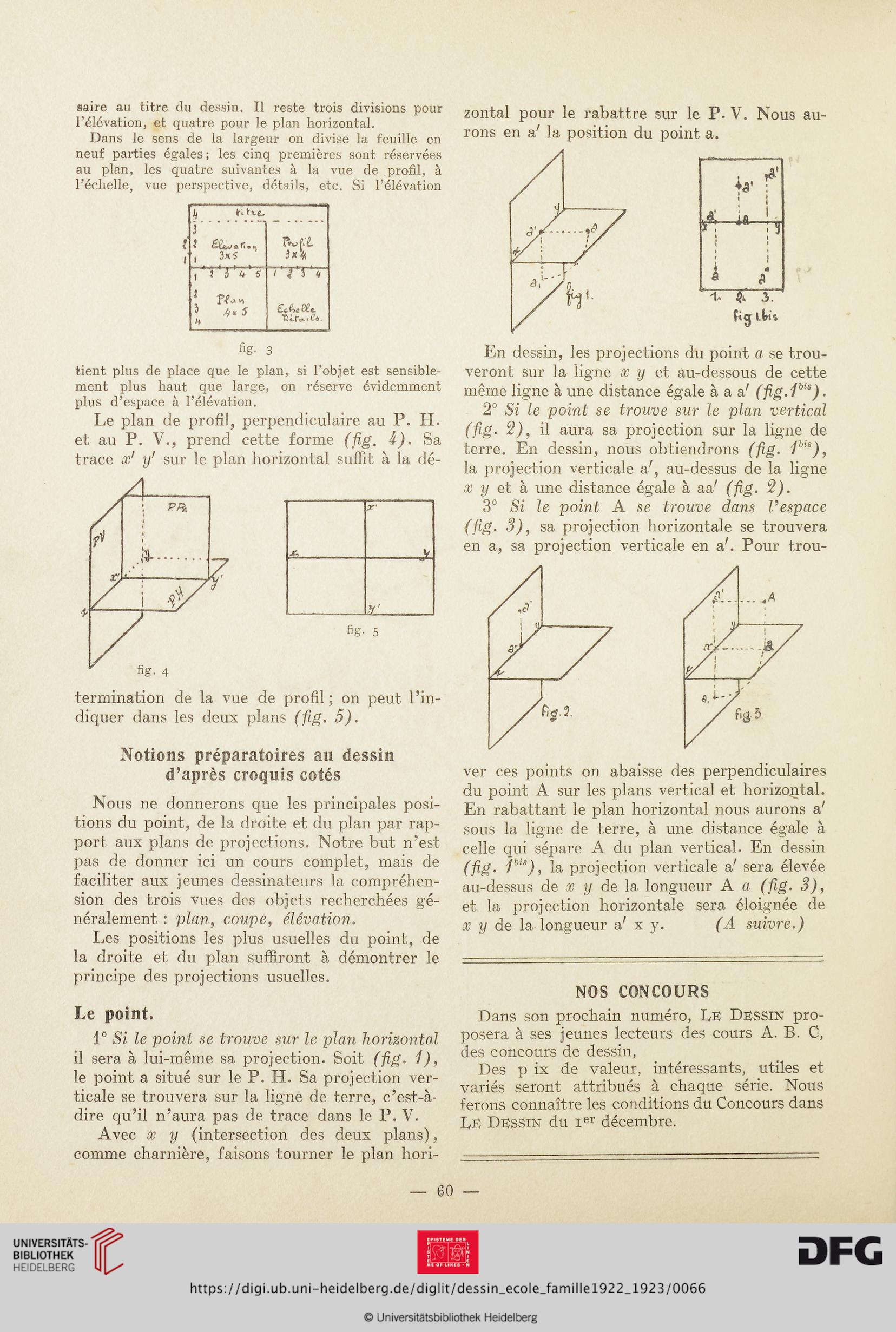

saire au titre du dessin. II reste trois divisions pour
l’élévation, et quatre pour le plan horizontal.
Dans le sens de la largeur on divise la feuille en
neuf parties égales ; les cinq premières sont réservées
au plan, les quatre suivantes à la vue de profil, à
l’échelle, vue perspective, détails, etc. Si l’élévation
J/ UHe.
)
i £iivo.r;.^
i 3xS
, J 3'4 5
i TiV
[ ÎVav,
* //a 5
H
Ce. he
fig- 3
tient plus de place que le plan, si l’objet est sensible-
ment plus haut que large, on réserve évidemment
plus d’espace à l’élévation.
Le plan de profil, perpendiculaire au P. H.
et au P. V., prend cette forme (fig, i). Sa
trace x' y' sur le plan horizontal suffit à la dé-
X-
X
- ... ^
fig- 5
termination de la vue de profil ; on peut l’in-
diquer dans les deux plans (fig. 5).
Notions préparatoires au dessin
d’après croquis cotés
Nous ne donnerons que les principales posi-
tions du point, de la droite et du plan par rap-
port aux plans de projections. Notre but n’est
pas de donner ici un cours complet, mais de
faciliter aux jeunes dessinateurs la compréhen-
sion des trois vues des objets recherchées gé-
néralement : plan, coupe, élévation.
Les positions les plus usuelles du point, de
la droite et du plan suffiront à démontrer le
principe des projections usuelles.
Le point.
1° Si le point se trouve sur le plan horizontal
il sera à lui-même sa projection. Soit (fig. 1),
le point a situé sur le P. H. Sa projection ver-
ticale se trouvera sur la ligne de terre, c’est-à-
dire qu’il n’aura pas de trace dans le P. V.
Avec x y (intersection des deux plans),
comme charnière, faisons tourner le plan hori-
zontal pour le rabattre sur le P. V. Nous au-
rons en a' la position du point a.
. A
t<3' :
i j
A.
i* L.
TT
!
i
i
«
a
1* $4 3.
En dessin, les projections du point a se trou-
veront sur la ligne x y et au-dessous de cette
même ligne à une distance égale à a a' (fig.fhls).
2° Si le point se trouve sur le plan vertical
(fig. 2), il aura sa projection sur la ligne de
terre. En dessin, nous obtiendrons (fig. 1Us),
la projection verticale a', au-dessus de la ligne
x y et à une distance égale à aa' (fig. 2).
3° Si le point A se trouve dans l’espace
(fig. S), sa projection horizontale se trouvera
en a, sa projection verticale en ah Pour trou-
ver ces points on abaisse des perpendiculaires
du point A sur les plans vertical et horizontal.
En rabattant le plan horizontal nous aurons a'
sous la ligne de terre, à une distance égale à
celle qui sépare A du plan vertical. En dessin
(fig. 1his), la projection verticale a! sera élevée
au-dessus de x y de la longueur A a (fig. 3),
et la projection horizontale sera éloignée de
æ y de la longueur a' x y. (A suivre.)
NOS CONCOURS
Dans son prochain numéro, LE Dessin pro-
posera à ses jeunes lecteurs des cours A. B. C,
des concours de dessin,
Des p ix de valeur, intéressants, utiles et
variés seront attribués à chaque série. Nous
ferons connaître les conditions du Concours dans
LE Dessin du Ier décembre.
— 60 —
