maires doivent s’employer pures. On donnera
la première valeur à une couleur primaire :
bleu, rouge, jaune. Si la première valeur est
réservée au bleu, la seconde valeur appartien-
dra à une composée : souvent le vert, parfois
le violet. La troisième valeur reviendra au
rouge (vermillon). Il faut remarquer qu’il
s’agit ici non pas de surface, mais de la valeur,
de l’intensité du ton.
Le rouge et le jaune, couleurs primaires, ne
voisineront jamais dans le décor ; on les sépa-
rera par un ton vert ou violet.
Après le jaune (ocre), on utilisera les vio-
lets très clairs, les bleus clairs, le vert tur-
quoise, le jaune paille, le blanc laiteux et les
gris.
(A suivre.)

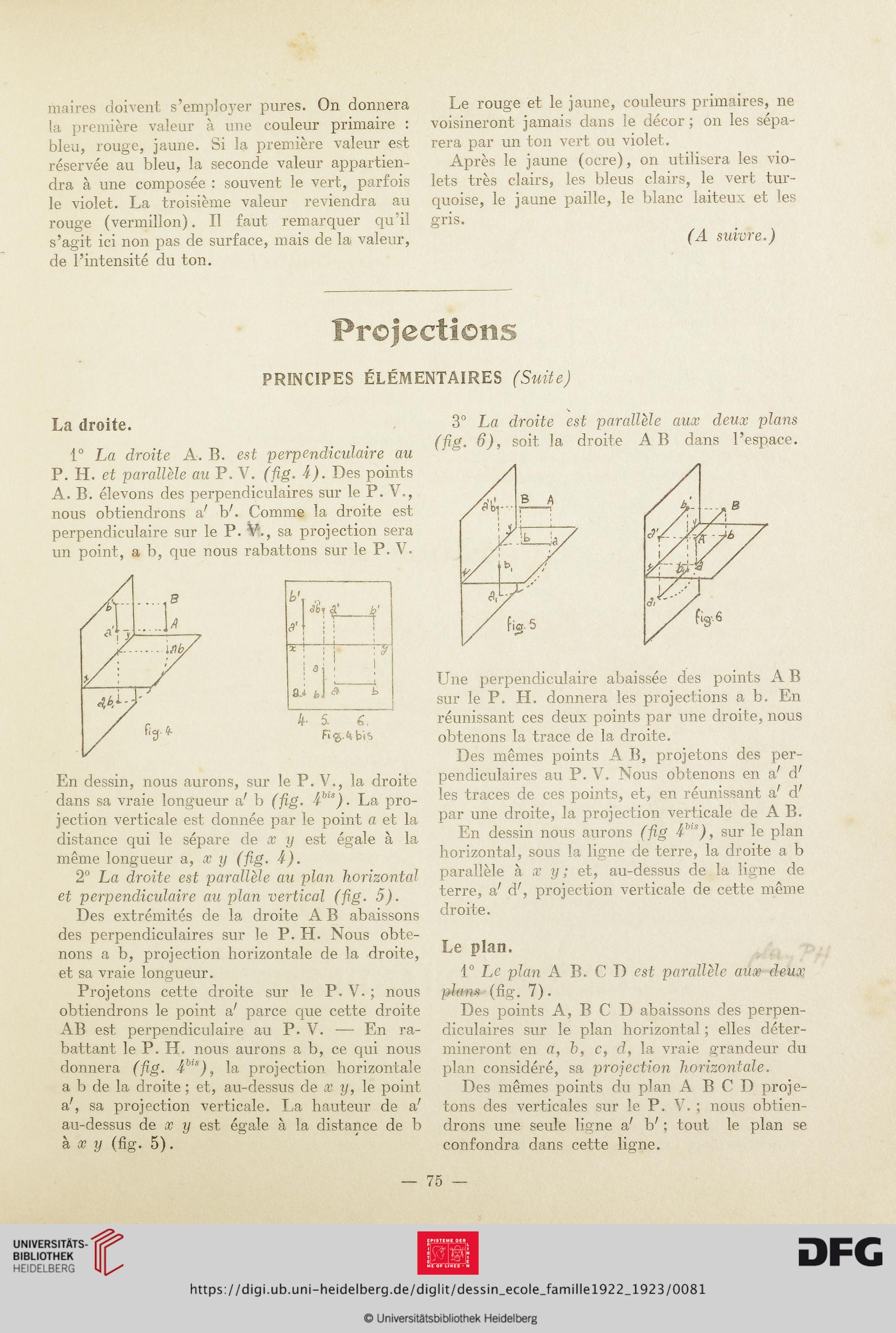

Projections
PRINCIPES ÉLÉMENTAIRES (Suite)
La droite.
1° La droite A. B. est perpendiculaire au
P. H. et parallèle au P. V. (fig. 4). Des points
A. B. élevons des perpendiculaires sur le P. V.,
nous obtiendrons a' b'. Comme la droite est
perpendiculaire sur le P. V., sa projection sera
un point, a b, que nous rabattons sur le P. V.
En dessin, nous aurons, sur le P. V., la droite
dans sa vraie longueur a' b (fig. 4b,s). La pro-
jection verticale est donnée par le point a et la
distance qui le sépare de x y est égale à la
même longueur a, x y (fig. 4).
2° La droite est parallèle au plan horizontal
et perpendiculaire au plan vertical (fig. 5).
Des extrémités de la droite A B abaissons
des perpendiculaires sur le P. H. Nous obte-
nons a b, projection horizontale de la droite,
et sa vraie longueur.
Projetons cette droite sur le P. V. ; nous
obtiendrons le point a' parce que cette droite
AB est perpendiculaire au P. V. — En ra-
battant le P. H. nous aurons a b, ce qui nous
donnera (fig. 4lns)f la projection horizontale
a b de la droite ; et, au-dessus de x y, le point
a', sa projection verticale. La hauteur de al
au-dessus de x y est égale à la distance de b
a x y (fig. 5).
3° La droite est parallèle aux deux plans
(fig- 6)> s°it la droite AB dans l’espace.
Une perpendiculaire abaissée des points A B
sur le P. H. donnera les projections a. b. En
réunissant ces deux points par une droite, nous
obtenons la trace de la droite.
Des mêmes points A B, projetons des per-
pendiculaires au P. V. Nous obtenons en a' d'
les traces de ces points, et, en réunissant a' d'
par une droite, la projection verticale de A B.
En dessin nous aurons (fig 4b,s), sur le plan
horizontal, sous la ligne de terre, la droite a b
parallèle à x y; et, au-dessus de la ligne de
terre, a' d', projection verticale de cette même
droite.
Le plan.
1° Le plan A B. C D est parallèle aux deux
plans (fig. 7).
Des points A, B C D abaissons des perpen-
diculaires sur le plan horizontal ; elles déter-
mineront en a, h, c, d, la vraie grandeur du
plan considéré, sa projection horizontale.
Des mêmes points du plan A B C D proje-
tons des verticales sur le P. V. ; nous obtien-
drons une seule ligne a' b; ; tout le plan se
confondra dans cette ligne.
fc,l
fi’ j
oui a'
y
i :
x !
i j
: y
1
\
ai
J *
£
4- 5. è.
bis
