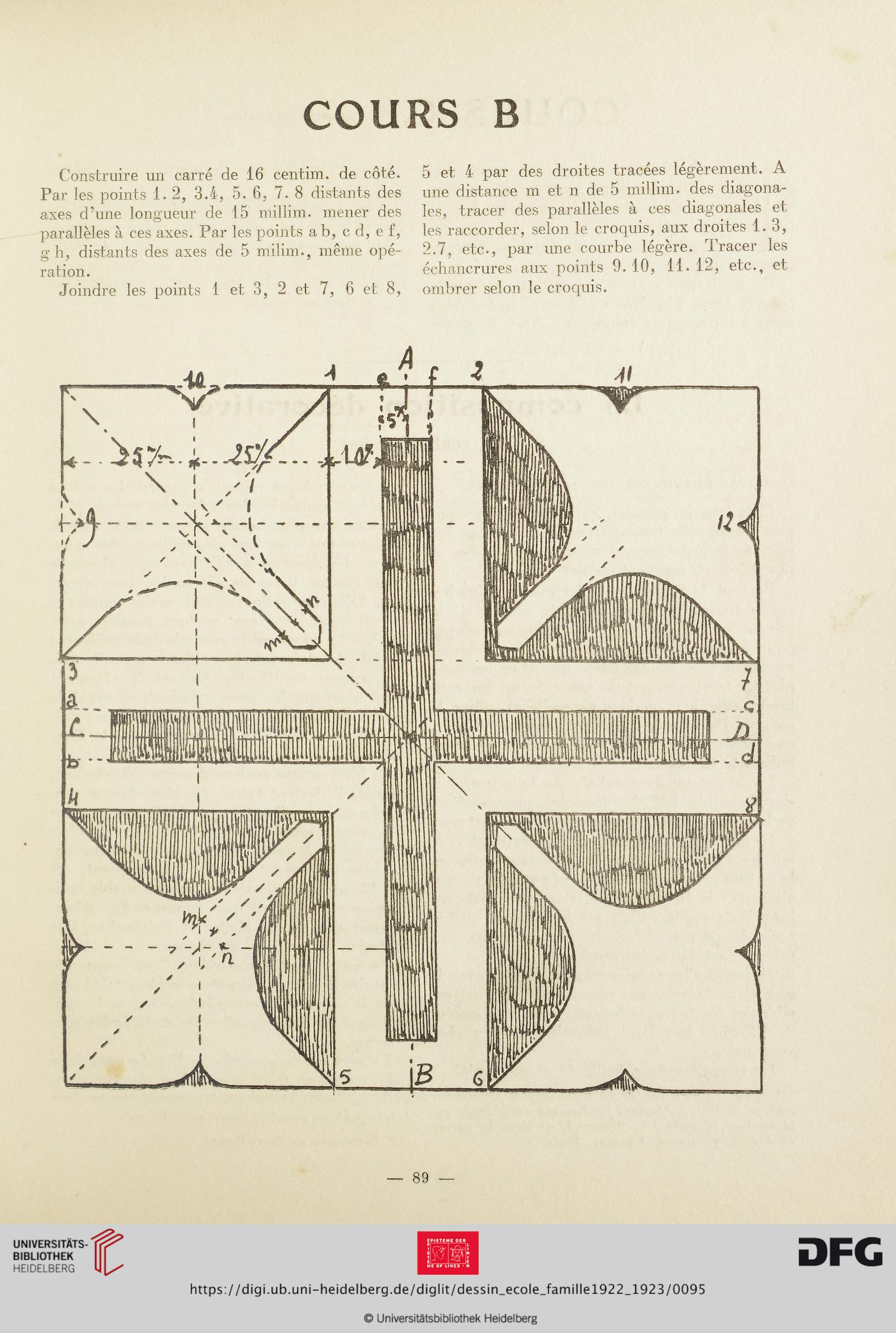

COURS B
Construire un carré de 16 centim. de côté.
Par les points 1.2, 3.4, 5. 6, 7. 8 distants des
axes d’une longueur de 15 millim. mener des
parallèles à ces axes. Par les points a b, c d, e f,
g h, distants des axes de 5 milim., même opé-
ration.
Joindre les points 1 et 3, 2 et 7, 6 et 8,
5 et 4 par des droites tracées légèrement. A
une distance m et n de 5 millim. des diagona-
les, tracer des parallèles à ces diagonales et
les raccorder, selon le croquis, aux droites 1.3,
2,7, etc., par une courbe légère. Tracer les
échancrures aux points 9.10, 11. 12, etc., et
ombrer selon le croquis.
89
