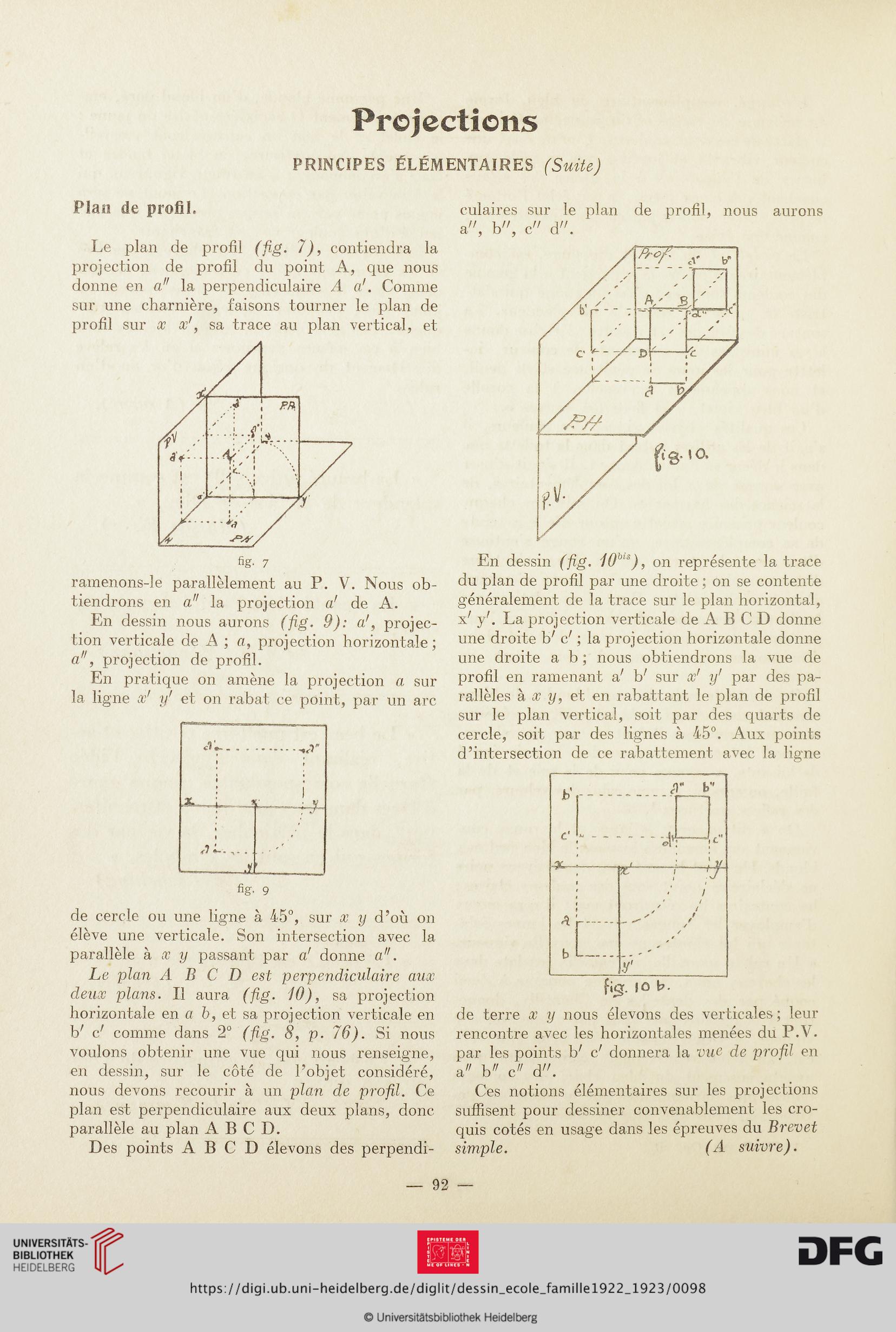

Projections
PRINCIPES ÉLÉMENTAIRES (Suite)
Plan de profil.
Le plan de profil (fig. 7), contiendra la
projection de profil du point A, que nous
donne en a" la perpendiculaire A a'. Comme
sur une charnière, faisons tourner le plan de
profil sur x x', sa trace au plan vertical, et
ramenons-le parallèlement au P. V. Nous ob-
tiendrons en a" la projection a' de A.
En dessin nous aurons (fig. 9): a', projec-
tion verticale de A ; a, projection horizontale;
a", projection de profil.
En pratique on amène la projection a sur
la ligne x' y' et on rabat ce point, par un arc
fig' 9
de cercle ou une ligne à 45°, sur x y d’où on
élève une verticale. Son intersection avec la
parallèle h, x y passant par cl' donne a".
Le plan A B C D est perpendiculaire aux
deux plans. Il aura (fig- 70), sa projection
horizontale en a b, et sa projection verticale en
b' c' comme dans 2° (fig. 8, p. 76). Si nous
voulons obtenir une vue qui nous renseigne,
en dessin, sur le côté de l’objet considéré,
nous devons recourir à un plan de profil. Ce
plan est perpendiculaire aux deux plans, donc
parallèle au plan A B C D.
Des points A B C D élevons des perpendi-
culaires sur le plan de profil, nous aurons
a", b", c" à".
En dessin (fig. 10b,s), on représente la trace
du plan de profil par une droite ; on se contente
généralement de la trace sur le plan horizontal,
x7 y h La projection verticale de A B C D donne
une droite b7 c7 ; la projection horizontale donne
une droite a b ; nous obtiendrons la vue de
profil en ramenant a7 b7 sur x' y' par des pa-
rallèles h x y, et en rabattant le plan de profil
sur le plan vertical, soit par des quarts de
cercle, soit par des lignes à 45°. Aux points
d’intersection de ce rabattement avec la ligne
de terre x y nous élevons des verticales ; leur
rencontre avec les horizontales menées du P.V.
par les points b7 c7 donnera la vue de profil en
a77 b77 c77 d77.
Ces notions élémentaires sur les projections
suffisent pour dessiner convenablement les cro-
quis cotés en usage dans les épreuves du Brevet
simple. (A suivre).
