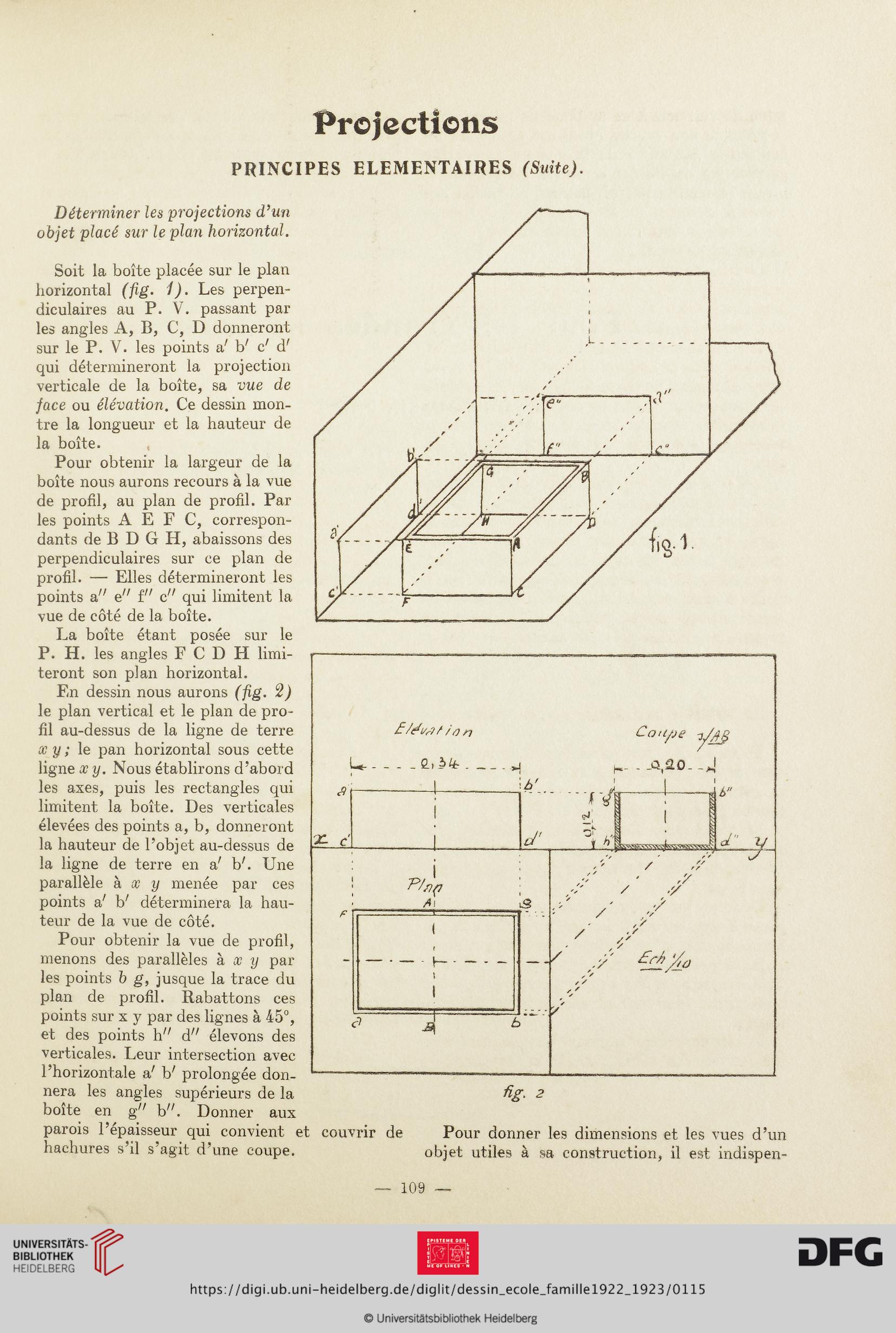

Projections
PRINCIPES ELEMENTAIRES (Suite).
Déterminer les projections d’un
objet placé sur le plan horizontal.
Soit 1a. boîte placée sur le plan
horizontal (fig. 1). Les perpen-
diculaires au P. V. passant par
les angles A, B, C, D donneront
sur le P. V. les points a' b' c' d'
qui détermineront la projection
verticale de la boîte, sa vue de
face ou élévation. Ce dessin mon-
tre la longueur et la hauteur de
la boîte.
Pour obtenir la largeur de la
boîte nous aurons recours à la vue
de profil, au plan de profil. Par
les points A E F C, correspon-
dants de B D G H, abaissons des
perpendiculaires sur ce plan de
profil. — Elles détermineront les
points a" e" £" c" qui limitent la
vue de côté de la boîte.
La boîte étant posée sur le
P. H. les angles F C D H limi-
teront son plan horizontal.
En dessin nous aurons (fig. %)
le plan vertical et le plan de pro-
fil au-dessus de la ligne de terre
x y ; le pan horizontal sous cette
ligne x y. Nous établirons d’abord
les axes, puis les rectangles qui
limitent la boîte. Des verticales
élevées des points a, b, donneront
la hauteur de l’objet au-dessus de
la ligne de terre en a' b'. Une
parallèle h x y menée par ces
points a! V déterminera la hau-
teur de la vue de côté.
Pour obtenir la vue de profil,
menons des parallèles h x y par
les points b g, jusque la trace du
plan de profil. Rabattons ces
points sur x y par des lignes à 45°,
et des points h" d/; élevons des
verticales. Leur intersection avec
l’horizontale a' V prolongée don-
nera les angles supérieurs de la
boîte en g" b". Donner aux
parois l’épaisseur qui convient et couvrir de
hachures s’il s’agit d’une coupe.
JE/éi/jf /o n
U_£, bit __ji
Cot
X c
yA8
h- . A2û-->t
vA—4—r
J, rt j
il r lA^'Si^âSSsdBBaass
\b'
Pour donner les dimensions et les vues d’un
objet utiles à sa construction, il est indispen-
109
