Projections

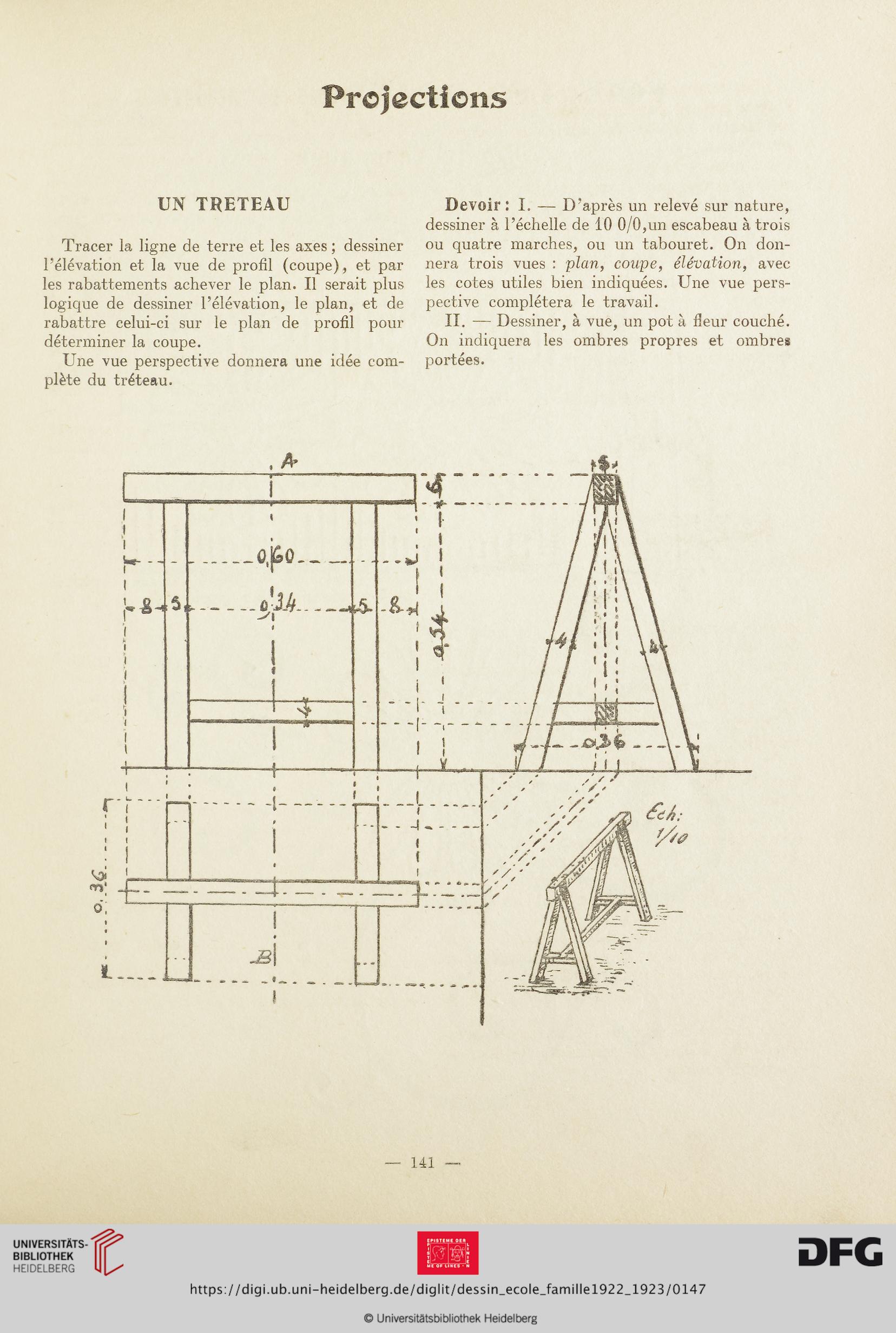

UN TRETEAU
Tracer la ligne de terre et les axes ; dessiner
l’élévation et la vue de profil (coupe), et par
les rabattements achever le plan. Il serait plus
logique de dessiner l’élévation, le plan, et de
rabattre celui-ci sur le plan de profil pour
déterminer la coupe.
Une vue perspective donnera une idée com-
plète du tréteau.

Devoir : I. — D’après un relevé sur nature,
dessiner à l’échelle de 10 0/0,un escabeau à trois
ou quatre marches, ou un tabouret. On don-
nera trois vues : plan, coupe, élévation, avec
les cotes utiles bien indiquées. Une vue pers-
pective complétera le travail.
II. — Dessiner, à vue, un pot à fleur couché.
On indiquera les ombres propres et ombres
portées.
