W. KALINOWSKI, CZ. KRASSOWSKI, J. A. MIŁOBĘDZKI
I-—-u-1---1
o Sm

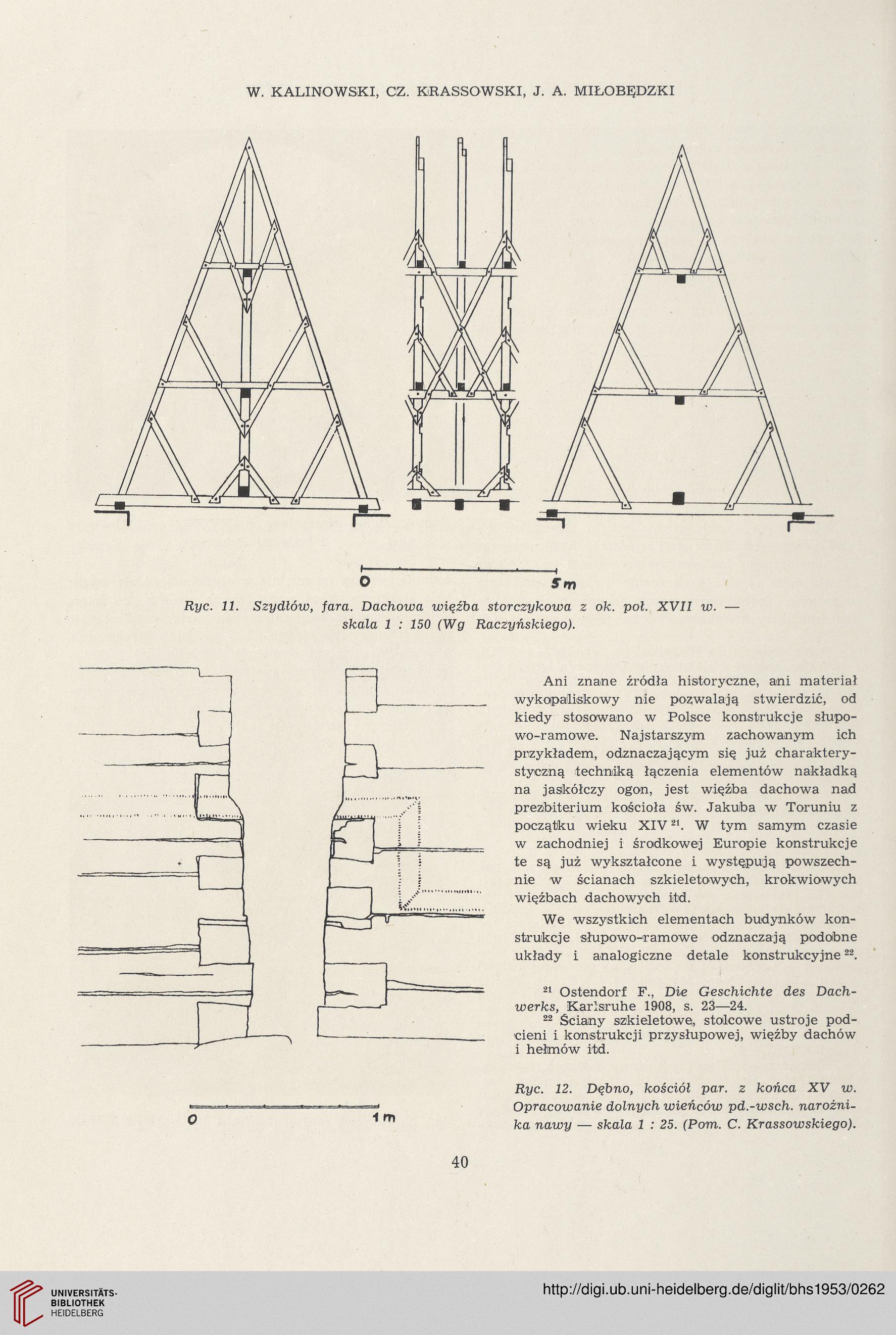

Ryc. 11. Szydłów, fara. Dachowa więźba storczykowa z ok. poł. XVII w. —
skala 1 : 150 (Wg Raczyńskiego).
Ani znane źródła historyczne, ani materiał
wykopaliskowy nie pozwalają stwierdzić, od
kiedy stosowano w Polsce konstrukcje słupo-
wo-ramowe. Najstarszym zachowanym ich
przykładem, odznaczającym się już charaktery-
styczną techniką łączenia elementów nakładką
na jaskółczy ogon, jest więźba dachowa nad
prezbiterium kościoła św. Jakuba w Toruniu z
początku wieku XIV21. W tym samym czasie
w zachodniej i środkowej Europie konstrukcje
te są już wykształcone i występują powszech-
nie w ścianach szkieletowych, krokwiowych
więźbach dachowych itd.
We wszystkich elementach budynków kon-
strukcje słupowo-ramowe odznaczają podobne
układy i analogiczne detale konstrukcyjne22.
21 Ostendorf F., Die Geschićhte des Dach-
werks, Karlsruhe 1908, s. 23—24.
22 Ściany szkieletowe, stolcowe ustroje pod-
cieni i konstrukcji przysłupowej, więźby dachów
i hełmów itd.
1 m
O
40
Ryc. 12. Dębno, kościół par. z końca XV w.
Opracowanie dolnych wieńców pd.-wsch. narożni-
ka nawy — skala 1 : 25. (Pom. C. Krassowskiego).
