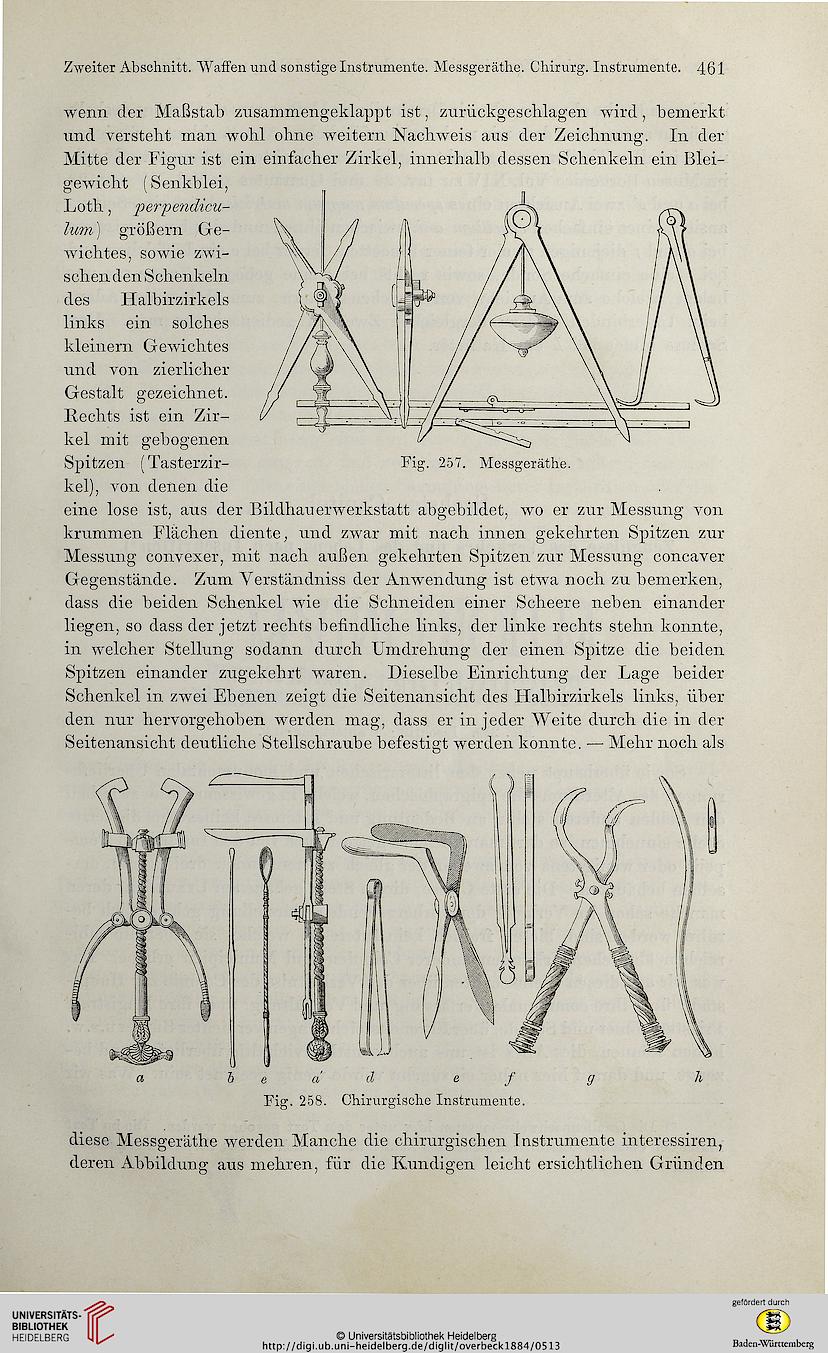

Zweiter Abschnitt. Waffen und sonstige Instrumente. Messgeräthe. Chirurg. Instrumente. 461
wenn der Maßstab zusammengeklappt ist, zurückgesclilagen wird, bemerkt
und versteht man wohl ohne weitem Nachweis aus der Zeichnung. In der
Mitte der Figur ist ein einfacher Zirkel, innerhalb dessen Schenkeln ein Blei-
gewicht (Senkblei,
Loth, perpendicu-
lum) großem Ge-
wichtes, sowie zwi-
schen den Schenkeln
des Halbirzirkels
links ein solches
kleinern Gewichtes
und von zierlicher
Gestalt gezeichnet.
Hechts ist ein Zir-
kel mit gebogenen
Spitzen (Tasterzir-
kel), von denen die
eine lose ist, aus der Bildhau er Werkstatt abgebildet, wo er zur Messung von
krummen Flächen diente, und zwar mit nach innen gekehrten Spitzen zur
Messung convexer, mit nach außen gekehrten Spitzen zur Messung concaver
Gegenstände. Zum Verständniss der Anwendung ist etwa noch zu bemerken,
dass die beiden Schenkel wie die Schneiden einer Scheere neben einander
liegen, so dass der jetzt rechts befindliche links, der linke rechts stehn konnte,
in welcher Stellung sodann durch Umdrehung der einen Spitze die beiden
Spitzen einander zugekehrt waren. Dieselbe Einrichtung der Lage beider
Schenkel in zwei Ebenen zeigt die Seitenansicht des ITalbirzirkels links, über
den nur hervorgehoben werden mag, dass er in jeder Weite durch die in der
Seitenansicht deutliche Stellschraube befestigt werden konnte. — Mehr noch als
Fig. 258. Chirurgische Instrumente.
diese Messgeräthe werden Manche die chirurgischen Instrumente interessiren,
deren Abbildung aus mehren, für die Kundigen leicht ersichtlichen Gründen
