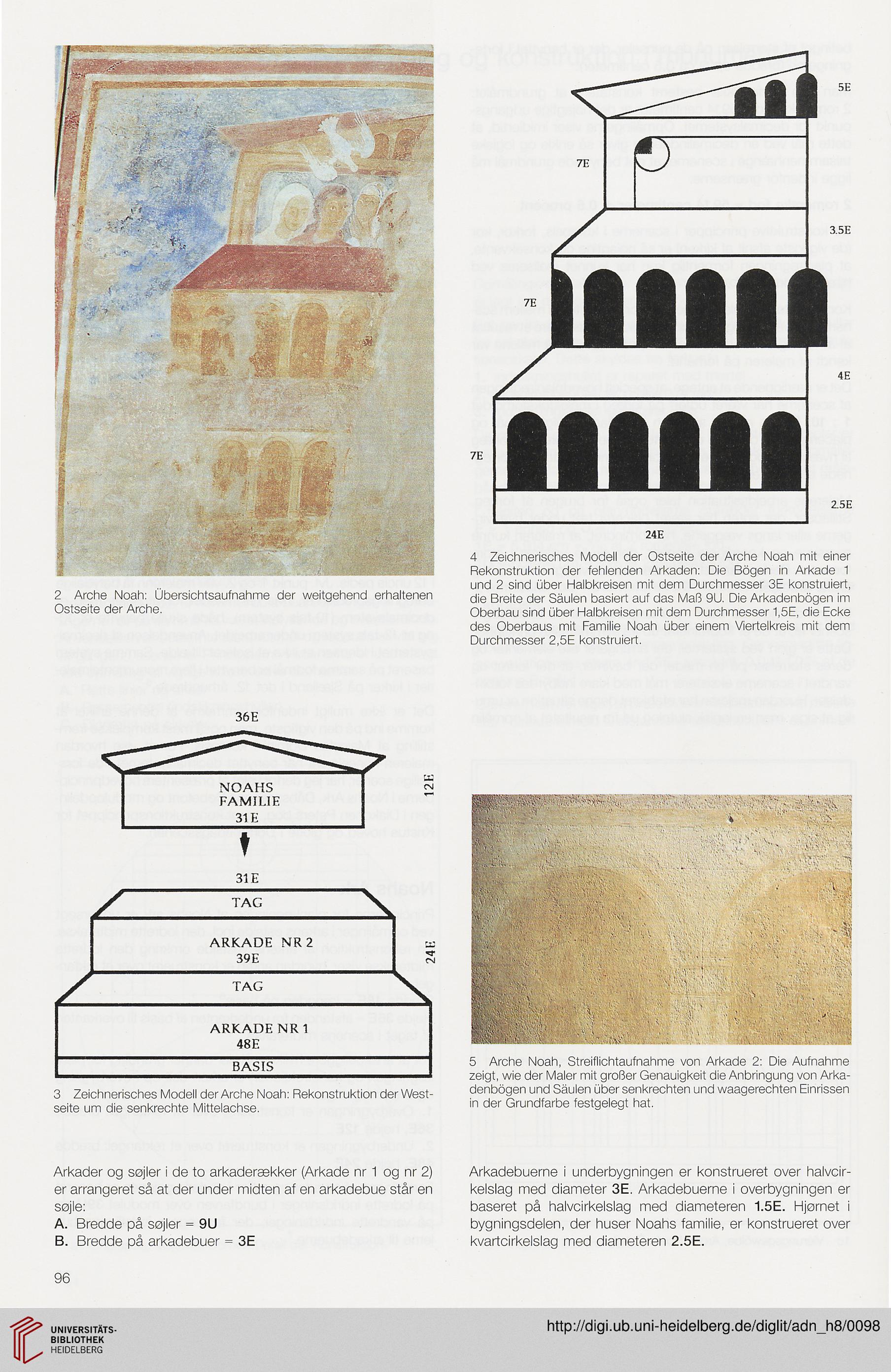

2 Arche Noah: Übersichtsaufnahme der weitgehend erhaltenen
Ostseite der Arche.


4 Zeichnerisches Modell der Ostseite der Arche Noah mit einer
Rekonstruktion der fehlenden Arkaden: Die Bögen in Arkade 1
und 2 sind über Halbkreisen mit dem Durchmesser 3E konstruiert,
die Breite der Säulen basiert auf das Maß 9U. Die Arkadenbögen im
Oberbau sind über Halbkreisen mit dem Durchmesser 1,5E, die Ecke
des Oberbaus mit Familie Noah über einem Viertelkreis mit dem
Durchmesser 2,5E konstruiert.


3 Zeichnerisches Modell der Arche Noah: Rekonstruktion der West-
seite um die senkrechte Mittelachse.


5 Arche Noah, Streiflichtaufnahme von Arkade 2: Die Aufnahme
zeigt, wie der Maler mit großer Genauigkeit die Anbringung von Arka-
denbögen und Säulen über senkrechten und waagerechten Einrissen
in der Grundfarbe festgelegt hat.

Arkader og søjler i de to arkaderækker (Arkade nr 1 og nr 2)
er arrangeret så at der under midten af en arkadebue står en
søjle:
A. Bredde på søjler = 9U
B. Bredde på arkadebuer = 3E

Arkadebuerne i underbygningen er konstrueret over halvcir-
kelslag med diameter 3E. Arkadebuerne i overbygningen er
baseret på halvcirkelslag med diameteren 1.5E. Hjørnet i
bygningsdelen, der huser Noahs familie, er konstrueret over
kvartcirkelslag med diameteren 2.5E.

96
