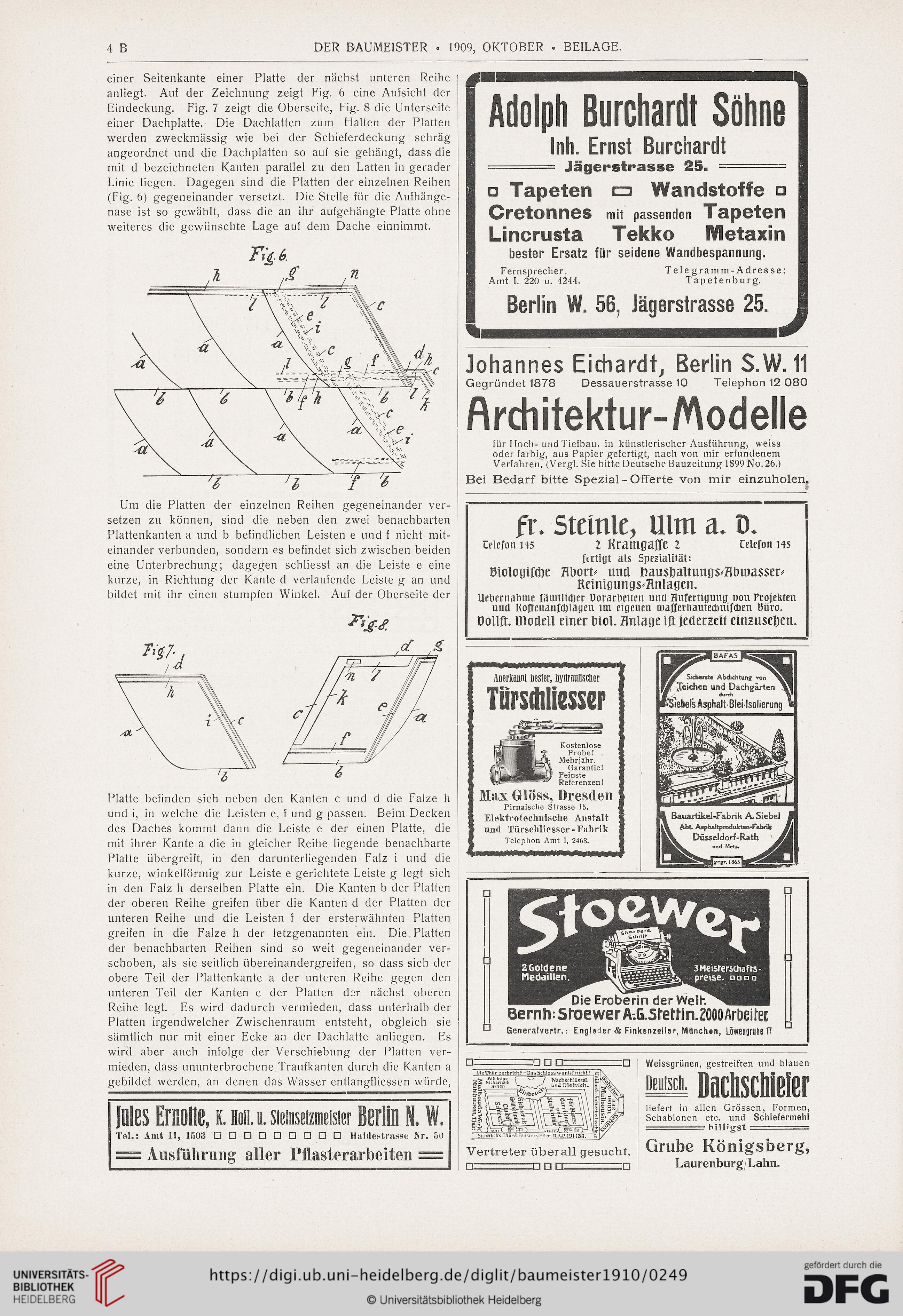

4 B
DER BAUMEISTER . 1909, OKTOBER . BEILAGE.
einer Seitenkante einer Platte der nächst unteren Reihe
anliegt. Auf der Zeichnung zeigt Fig. 6 eine Aufsicht der
Eindeckung. Fig. 7 zeigt die Oberseite, Fig. 8 die Unterseite
einer Dachplatte. Die Dachlatten zum Halten der Platten
werden zweckmässig wie bei der Schieferdeckung schräg
angeordnet und die Dachplatten so auf sie gehängt, dass die
mit d bezeichneten Kanten parallel zu den Latten in gerader
Linie liegen. Dagegen sind die Platten der einzelnen Reihen
(Fig. 6) gegeneinander versetzt. Die Stelle für die Aufhänge-
nase ist so gewählt, dass die an ihr aufgehängte Platte ohne
weiteres die gewünschte Lage auf dem Dache einnimmt.
Um die Platten der einzelnen Reihen gegeneinander ver-
setzen zu können, sind die neben den zwei benachbarten
Plattenkanten a und b befindlichen Leisten e und f nicht mit-
einander verbunden, sondern es befindet sich zwischen beiden
eine Unterbrechung; dagegen schliesst an die Leiste e eine
kurze, in Richtung der Kante d verlaufende Leiste g an und
bildet mit ihr einen stumpfen Winkel. Auf der Oberseite der
Platte befinden sich neben den Kanten c und d die Falze h
und i, in welche die Leisten e, f und g passen. Beim Decken
des Daches kommt dann die Leiste e der einen Platte, die
mit ihrer Kante a die in gleicher Reihe liegende benachbarte
Platte übergreift, in den darunterliegenden Falz i und die
kurze, winkelförmig zur Leiste e gerichtete Leiste g legt sich
in den Falz h derselben Platte ein. Die Kanten b der Platten
der oberen Reihe greifen über die Kanten d der Platten der
unteren Reihe und die Leisten f der ersterwähnten Platten
greifen in die Falze h der letzgenannten ein. Die Platten
der benachbarten Reihen sind so weit gegeneinander ver-
schoben, als sie seitlich übereinandergreifen, so dass sich der
obere Teil der Plattenkante a der unteren Reihe gegen den
unteren Teil der Kanten c der Platten der nächst oberen
Reihe legt. Es wird dadurch vermieden, dass unterhalb der
Platten irgendwelcher Zwischenraum entsteht, obgleich sie
sämtlich nur mit einer Ecke an der Dachlatte anliegen. Es
wird aber auch infolge der Verschiebung der Platten ver-
mieden, dass ununterbrochene Traufkanten durch die Kanten a
gebildet werden, an denen das Wasser entlangfliessen würde,
