Voigt, C. L.: Beschreibung einer Grundsäge, Pfähle unter Wasser abzuschneiden
DOI Seite / Zitierlink: https://doi.org/10.11588/diglit.19234#0340

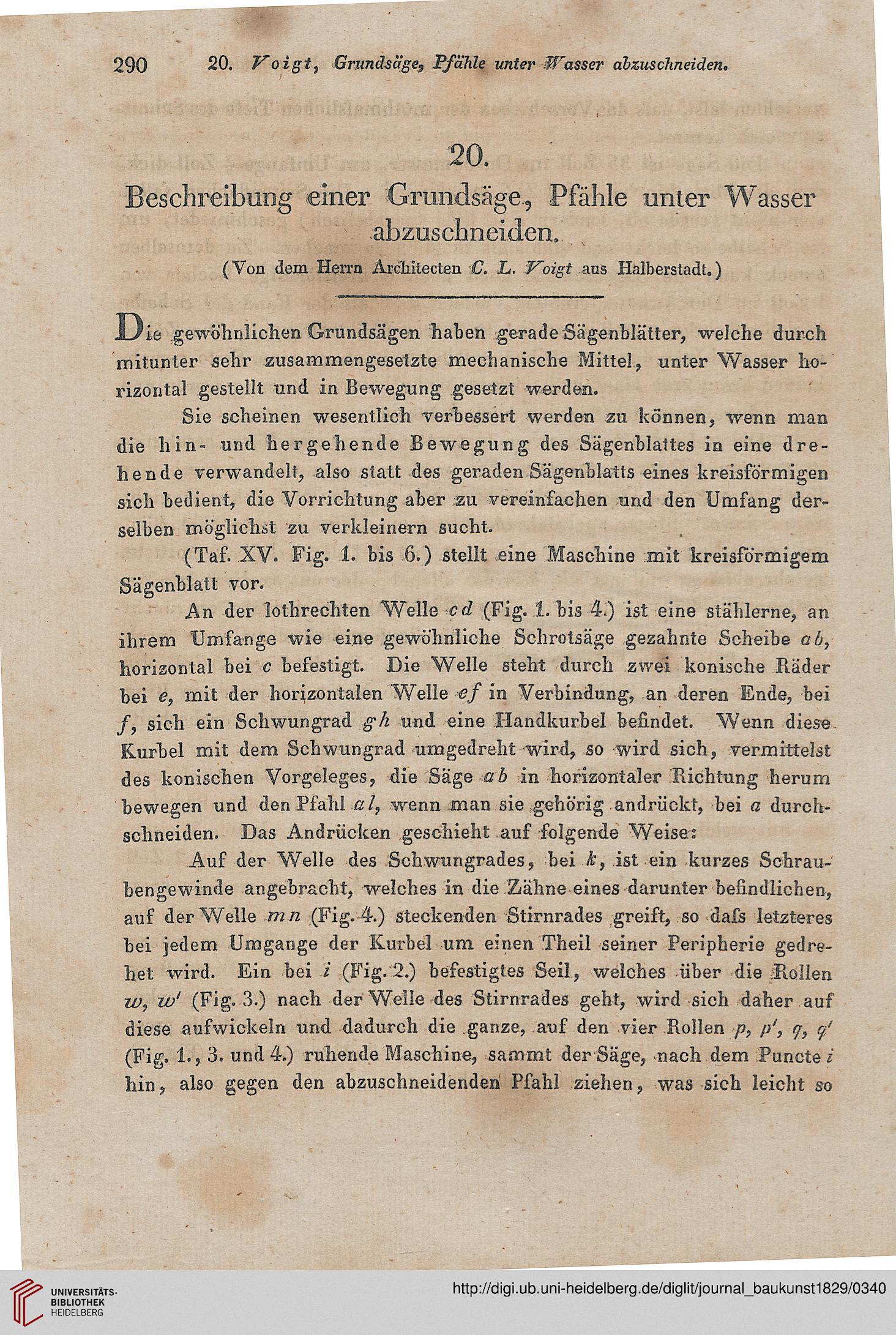

290
20. Voigt, Grundsäge, Pfähle unter Wrasser abzuschneiden.
20.
Beschreibung einer Grundsäge, Pfähle unter Wasser
abzuschneiden.
(Von dem Herrn Arcliitecten C. L. Voigt ans Halberstadt.)
Die gewöhnlichen Grundsägen haben gerade Sägenblätter, welche durch
mitunter sehr zusammengesetzte mechanische Mittel, unter Wasser ho-
rizontal gestellt und in Bewegung gesetzt werden.
Sie scheinen wesentlich verbessert werden zu können, wenn man
die hin- und hergehende Bewegung des Sägenblattes in eine dre-
hende verwandelt, also statt des geraden Sägenblatts eines kreisförmigen
sich bedient, die Vorrichtung aber zu vereinfachen und den Umfang der-
selben möglichst zu verkleinern sucht.
(Taf. XV. Fig. 1. bis 6.) stellt eine Maschine mit kreisförmigem
Sägenblatt vor.
An der lothrechten Welle cd (Fig. 1. bis 4.) ist eine stählerne, an
ihrem Umfange wie eine gewöhnliche Schrotsäge gezahnte Scheibe ab,
horizontal bei c befestigt. Die Welle steht durch zwei konische Räder
bei e, mit der horizontalen Welle ef in Verbindung, an deren Ende, bei
/, sich ein Schwungrad gh und eine Handkurbel befindet. Wenn diese
Kurbel mit dem Schwungrad umgedreht wird, so wird sich, vermittelst
des konischen Vorgeleges, die Säge ab in horizontaler Richtung herum
bewegen und den Pfahl al, wenn man sie gehörig andrückt, bei a durch-
schneiden. Das Andrücken geschieht auf folgende Weise-
Auf der Welle des Schwungrades, bei k, ist ein kurzes Schrau-
bengewinde angebracht, welches in die Zähne eines darunter befindlichen,
auf der Welle mn (Fig. 4.) steckenden Stirnrades greift, so dafs letzteres
bei jedem Umgange der Kurbel um einen Theil seiner Peripherie gedre-
het wird. Ein bei i (Fig. 2.) befestigtes Seil, welches über die .Rollen
w, w' (Fig. 3.) nach der Welle des Stirnrades geht, wird sich daher auf
diese aufwickeln und dadurch die ganze, auf den vier Rollen p, p', <j, r/
(Fig. 1., 3. und 4.) ruhende Maschine, sammt der Säge, nach dem Puncte i
hin, also gegen den abzuschneidenden Pfahl ziehen, was sich leicht so
