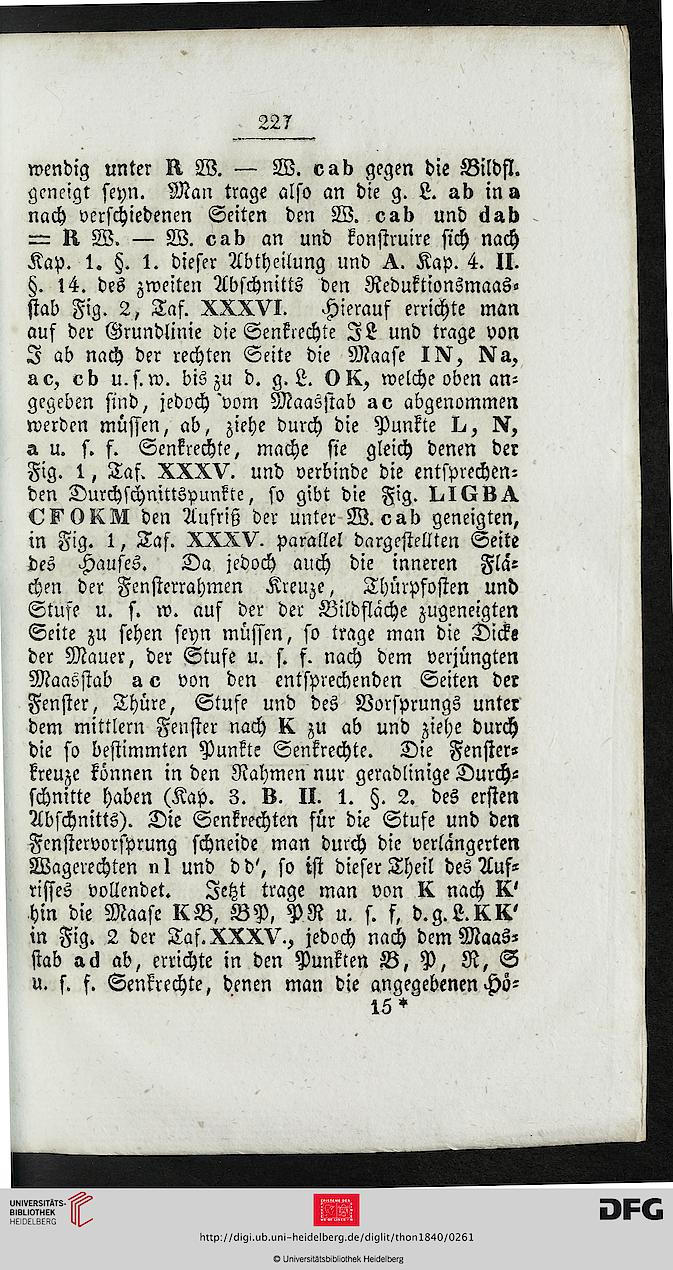

wendig unter Ii W. — W. vab gegen die Bildfl.
geneigt seyn. Man trage also an die g. L. ab in a
nach verschiedenen Seiten den W. oat> und 6at>
— KW. — W. oab an und konstruire sich nach
Kap. 1. §. 1. dieser Abtheilung und Kap. 4. II.
tz. 14. des zweiten Abschnitts den Reduktionsmaas-
stab Fig. 2, Tas. XXXVI. Hierauf errichte man
auf der Grundlinie die Senkrechte IL und trage von
I ab nach der rechten Seite die Maase IN, Na.
eb u.s. w. bis zu d. g. L. welche oben an-
gegeben sind, jedoch vom Maasstab ao abgenommen
werden müssen, ab, ziehe durch die Punkte 1^, N,
a u. s. f. Senkrechte, mache sie gleich denen der
Fig. 1, Taf. XXXV. und verbinde die entsprechen-
den Durchschnittspunkte, so gibt die Fig.
den Aufriß der unter W. oab geneigten,
in Fig. 1, Tas. XXXV. parallel dargestellten Seite
des Hauses. Da jedoch auch die inneren Fla-
chen der Fensterrahmen Kreuze, Thürpfosten und
Stufe u. s. w. auf der der Bildflache zugeneigten
Seite zu sehen seyn müssen, so trage man die Dicke
der Mauer, der Stufe u. s. f. nach dem verjüngten
Maasstab a o von den entsprechenden Seiten der
Fenster, Thüre, Stufe und des Vorfprungs unter
dem mittlem Fenster nach 15, zu ab und ziehe durch
die so bestimmten Punkte Senkrechte. Die Fenster-
kreuze können in den Rahmen nur geradlinige Durch-
schnitte haben (Kap. 3. V. II. 1. tz. 2. des ersten
Abschnitts). Die Senkrechten für die Stufe und den
Fenstervorsprung schneide man durch die verlängerten
Wagerechten n l und d d^, so ist dieser Theil des Auf-
risses vollendet. Jetzt trage man von 15 nach ^
hin die Maase KB, BP, PR u. s. f, d.g.L.KK'
in Fig. 2 der Tas. XXXV., jedoch nach dem Maas-
stab a<Z ab, errichte in den Punkten B, P, R, S
u. s. f. Senkrechte, denen man die angegebenen Hä-
