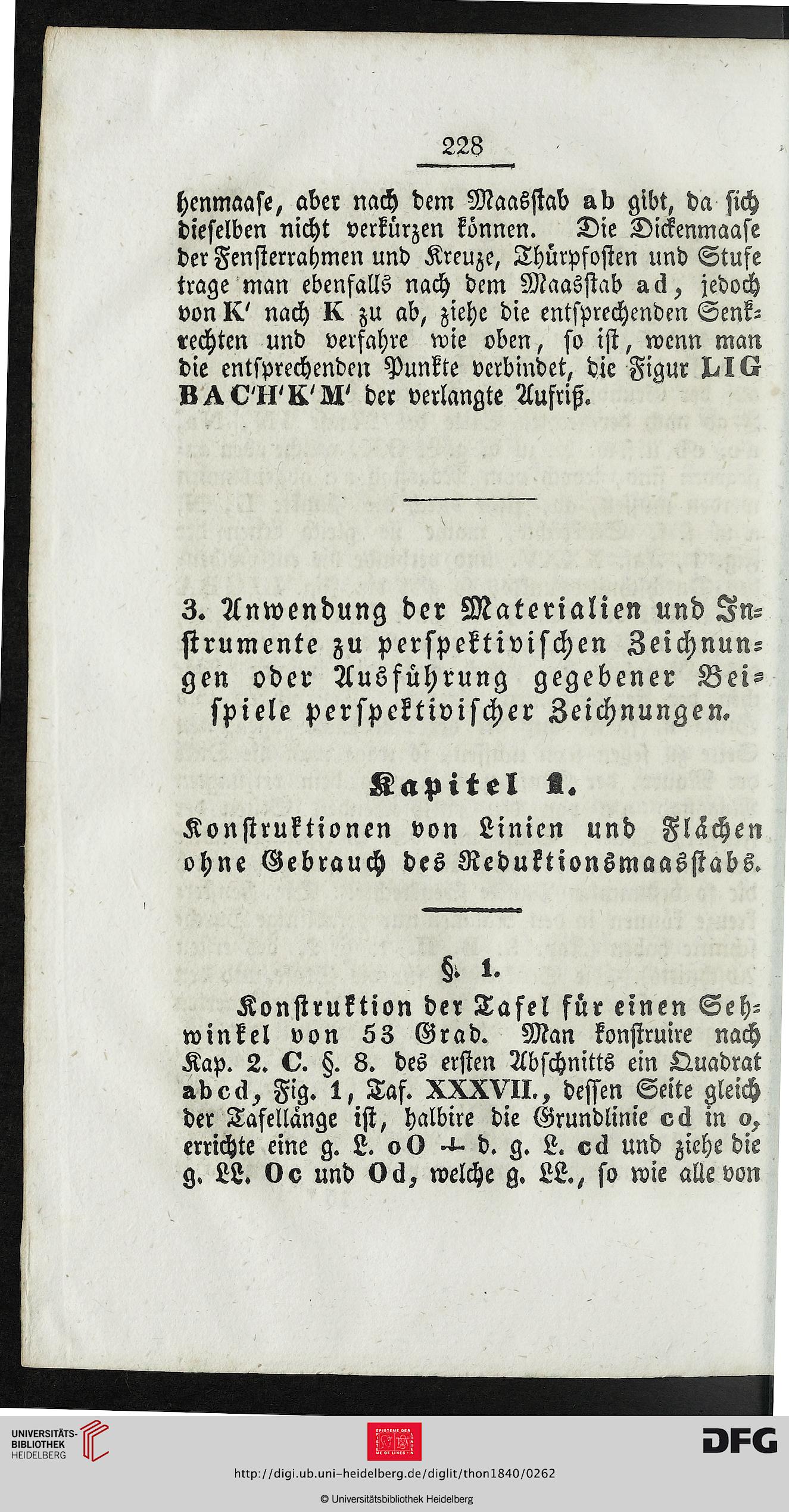

223

hcnmaase, aber nach dem Maasstab ad gibt, da sich
dieselben nicht verkürzen können. Die Dickenmaase
der Fensterrahmen und Kreuze, Thürpfosten und Stufe
trage man ebenfalls nach dem Maasstab all, jedoch
von I< nach k. zu ab, ziehe die entsprechenden Senk-
rechten und verfahre wie oben, so ist, wenn man
die entsprechenden Punkte verbindet, die Figur Kit?
L^LII'K N' der verlangte Aufriß.

3. Anwendung der Materialien und In-
strumente zu perspektivischen Zeichnun-
gen oder Ausführung gegebener Bei-
spiele perspektivischer Zeichnungen.

Kapitel R.

Konstruktionen von Linien und Flächen
ohne Gebrauch des Reduktionsmaasstabs.

§. t.

Konstruktion der Tafel für einen Seh-
winkel von 63 Grad. Man konstruire nach
Kap. 2. d. §. 8. des ersten Abschnitts ein Quadrat
ade Fig. 1, Taf. XXXVII., dessen Seite gleich
der Tafellange ist, Halbire die Grundlinie oä in o,
errichte eine g. L. v0 ^ d. g. L. und ziehe die
g. LL. Vv und 06, welche g. LL., so wie alle von
